作为一个小菜,看到大佬们从字符屏到OLED屏再到彩色的TFT屏,那叫一个"羡慕"啊,手痒,但又不不会,买了彩色的LCD也只能放在一边吃灰,原因不是商家给人资料有限,就是网上没有相关的资料可以参考,更主要的原因就是:自己是菜鸟--不会

所以今天就把我用NUCLEO-H7A3ZI-Q来点亮手上的几种不同尺寸不同屏控的SPI 屏幕的过程分享一下,供跟我一样面对屏幕无从下手的坛友讨论参考!

在上篇  【NUCLEO-H7A3ZI-Q体验】不懂理论会用系列--SPI 之“玩转TFT"篇  的代码基础上进行修改来点亮手上几种SPI 彩屏;
在MDK中打开"SPI_TFT_HAL"工程代码,

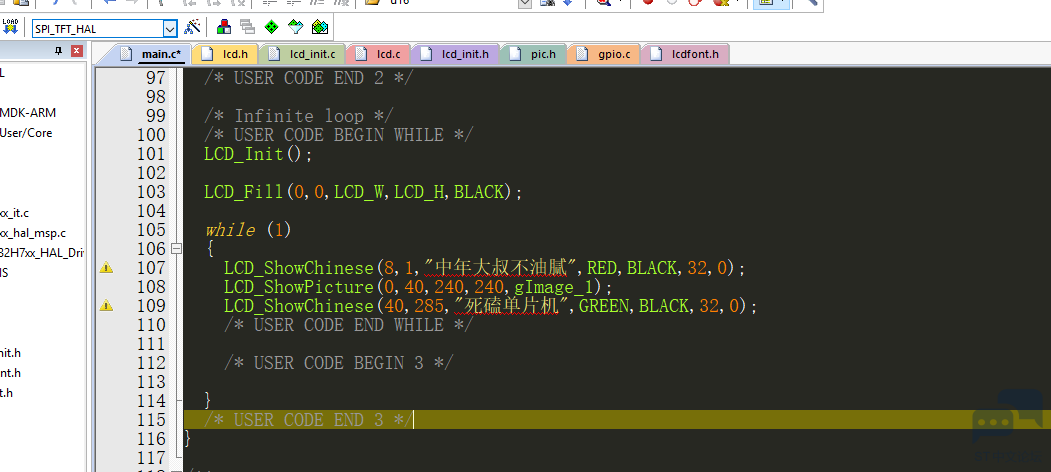

首先打开main.c文件,修改要显示的字符和图片代码,关联工程中的pic.h和lcdfont.h文件;不同尺寸的屏要修改其显示坐标位置,

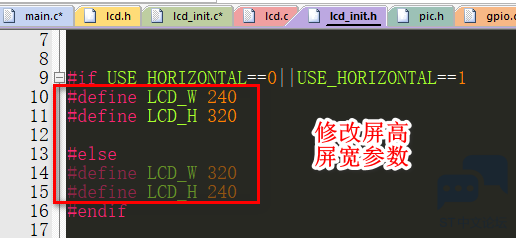

再修改lcd_init.h文件中的当前屏的分辨率参数;

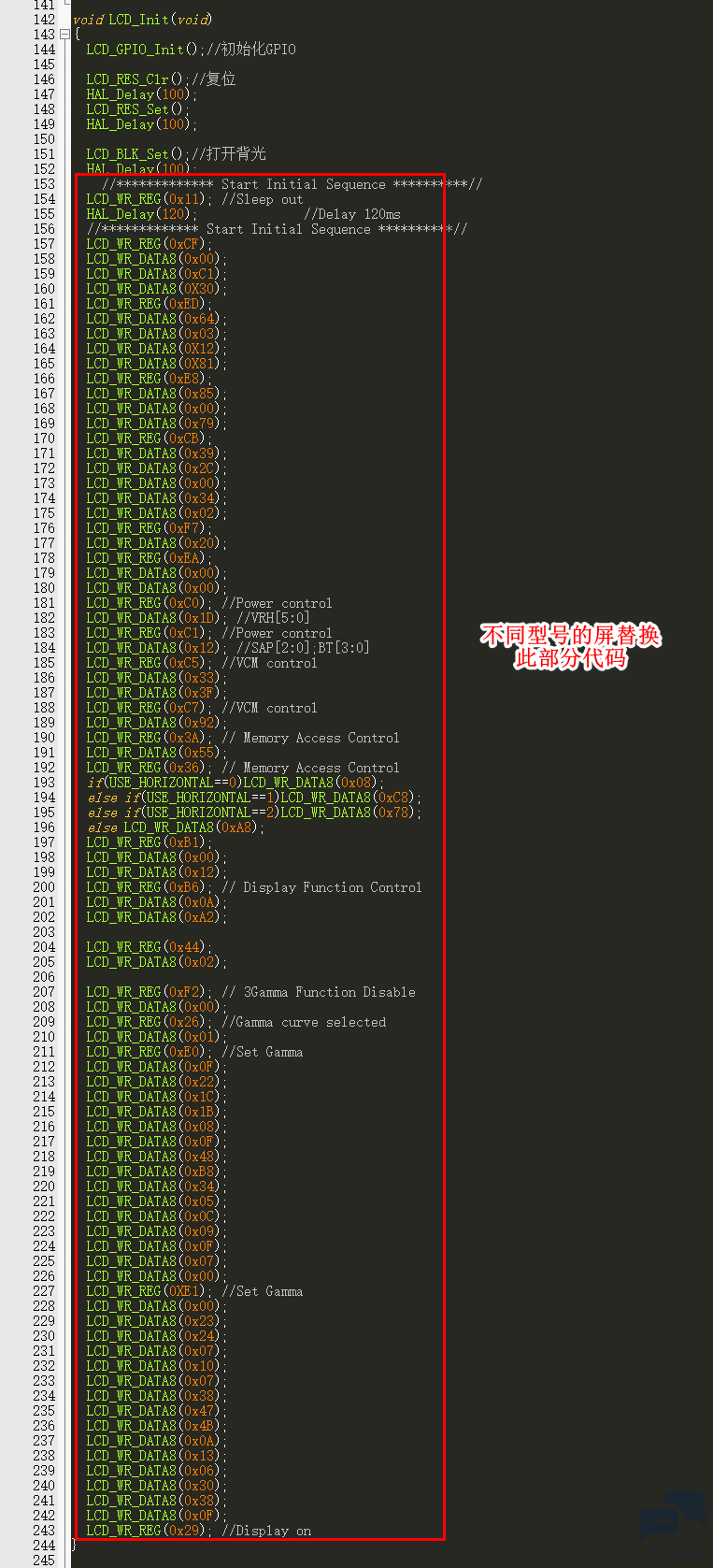

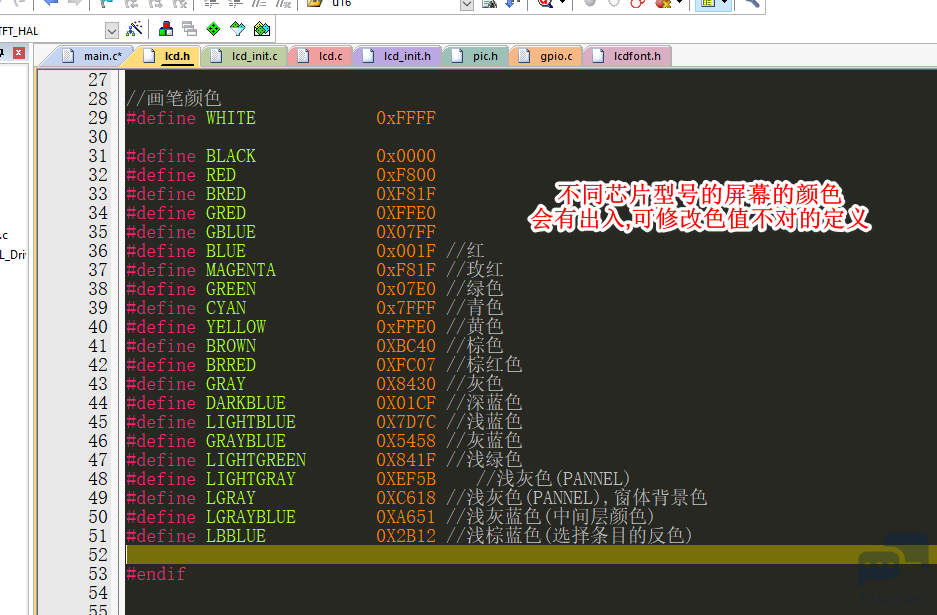

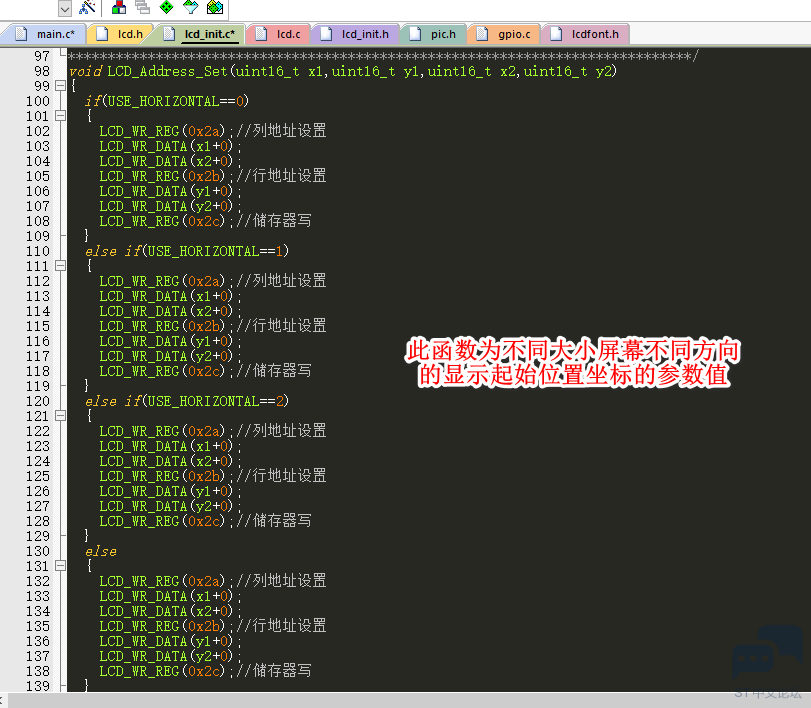

下面三张图中的代码部分可以先不动,先编译工程,如果能编译成功,就下载到板卡中,看屏幕上显示的内容对不对,包括字符的颜色,图片的色彩,及它们在屏幕中的坐标位置对不对,不对再修改下图中的三个位置的参数,直到参对应到正常即可(因为是菜鸟,所以只能用笨方法,能看懂手册,估计也能对应手册进行科学的修正);

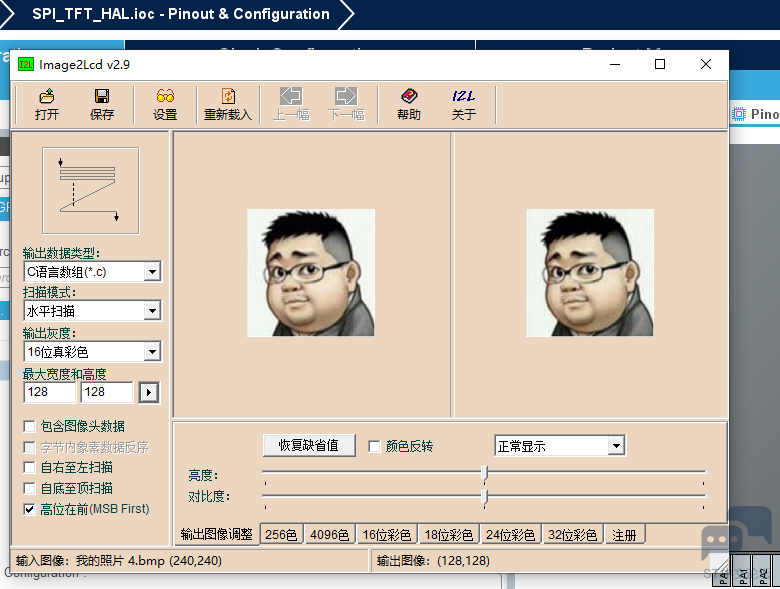

关于图片的取模,可以用下图中的工具,照图片上的各项参数设置即可;



以下是我手上的三种屏幕(不包含上篇0.96的那块);

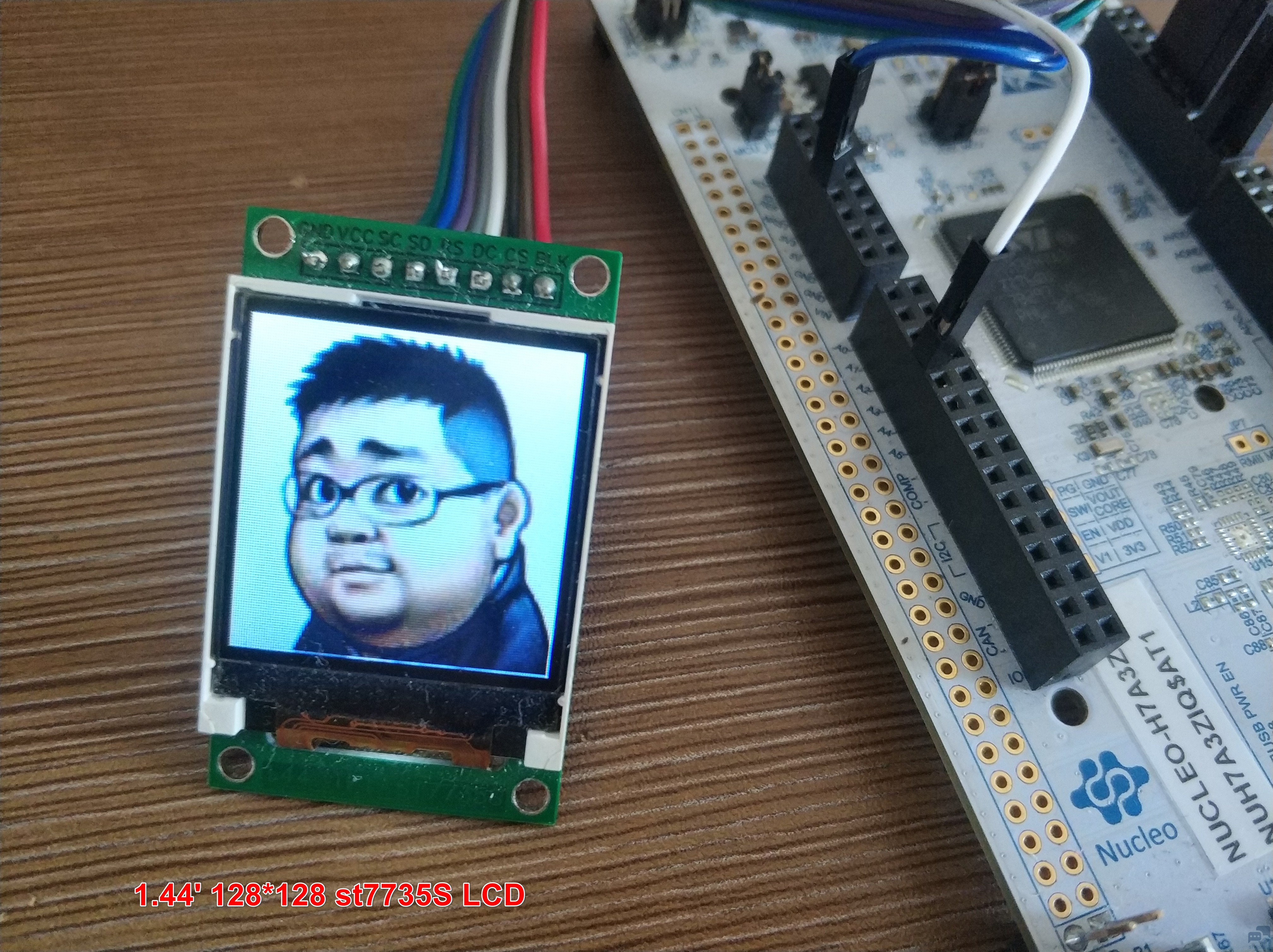

第一块: 1.44' 128*128 ST7735S驱动芯片

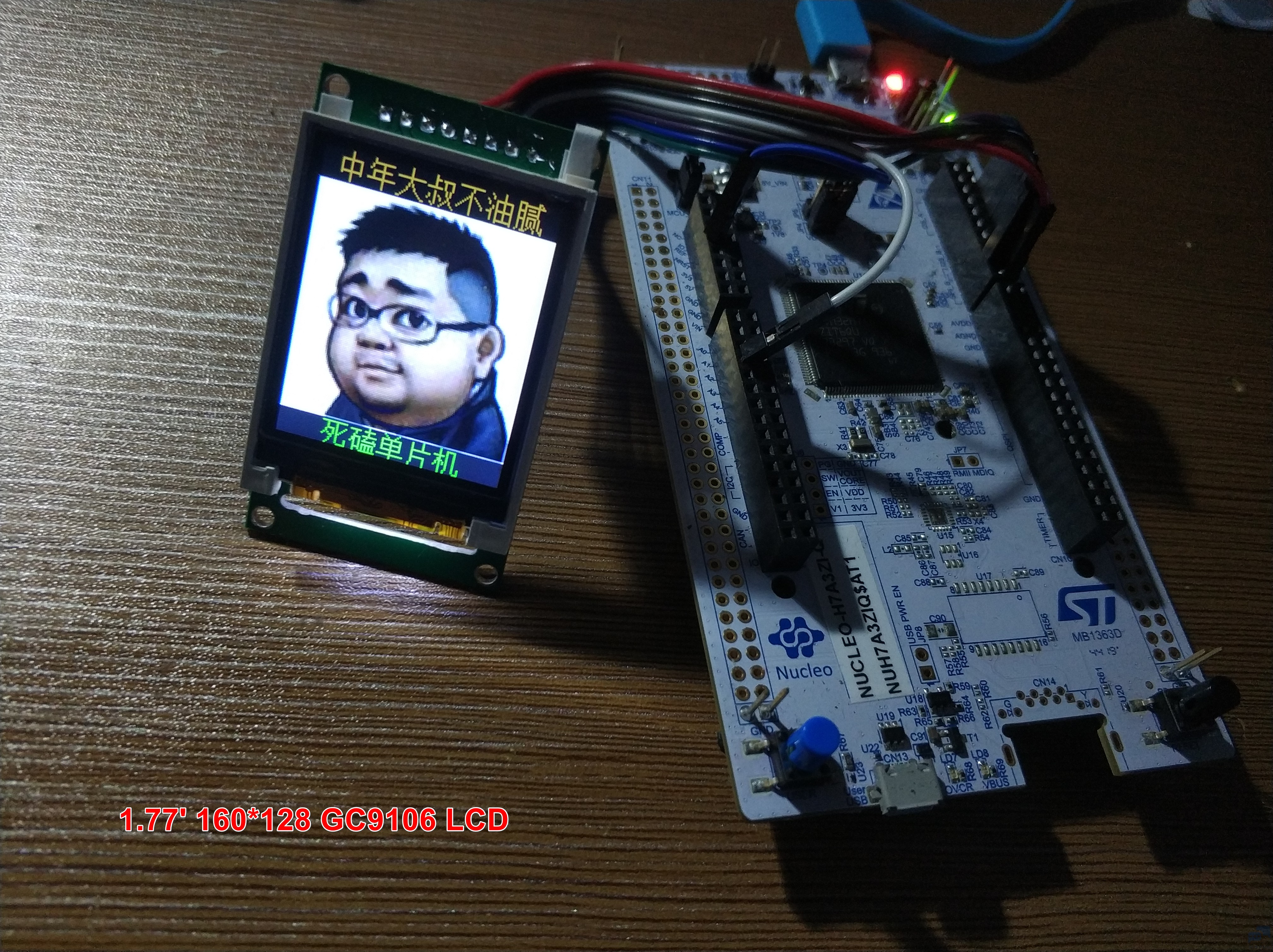

第二块:1.77' 160*128 GC9106驱动

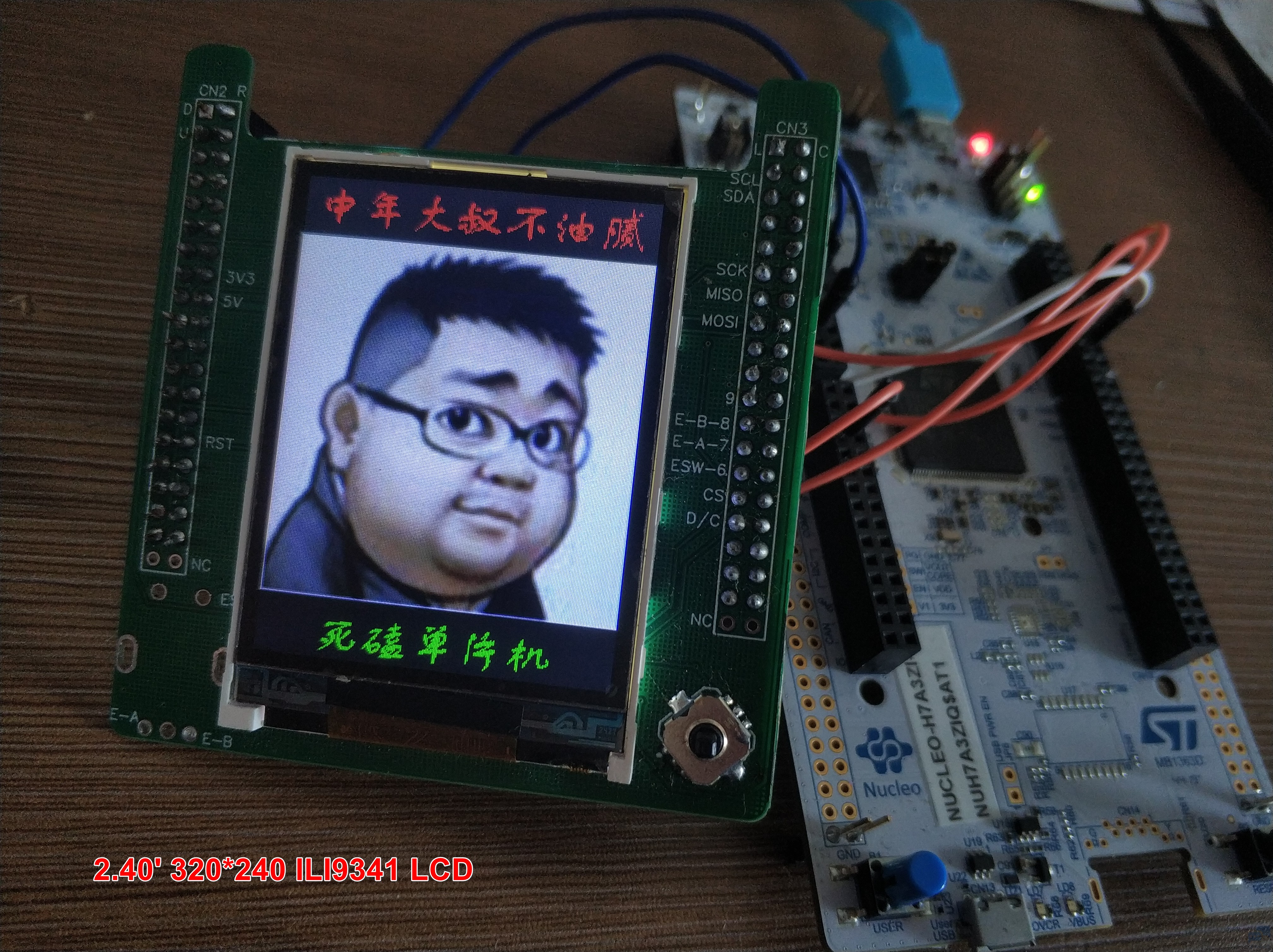

第三块: 2.40' 320*240  ILI9341驱动



手上还有几种工业用屏,还在摸索中,等点亮了再分享给大家.
