上一篇中实现了界面，只是从软件上展示了界面，如何和硬件完成交互呢？
     看TouchGFX designer 说明，其结构使用的是MVP架构，view + presenter + model。简单讲呢，就是VIEW实现UI界面，Presenter实现数据中转，MODEL实现和硬件的交互。
      OK，理解了架构了，实现起来就容易多了。

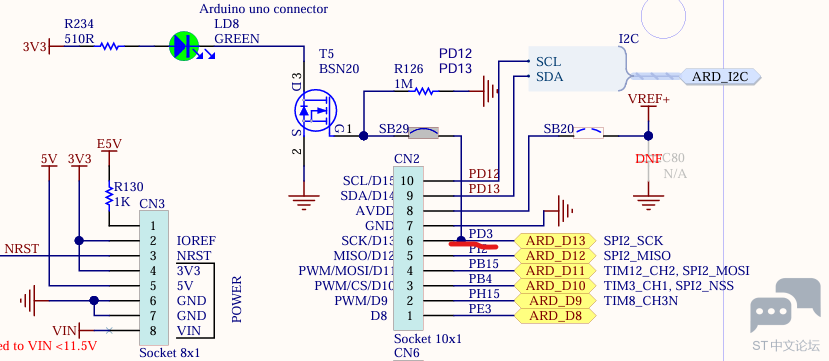

      查看板卡的原理图，LED部分如图1所示：

图1

下面就是实现MVP架构的应用了。首先在VIEW的函数中加入presenter调用，如下：

1. presenter->setLEDState(toggleButton1.getState());

复制代码

然后在presenter.cpp中调用model函数，如下：

1. void Screen1Presenter::setLEDState(bool state)

2. {

3.     // Here you can add code to update the model or perform other actions based on the LED state

4.     model->setLed(state);

5. }

复制代码

在model.cpp中实现和硬件的交互，如下

1. void Model::setLed(bool state)

2. {

3.

4.     if (state)

5.     {

6.         //modelListener->ledStateChanged(ledState);

7.         //HAL_GPIO_WriterPin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET); // Example: Set the GPIO pin high to turn on the LED

8.         HAL_GPIO_WritePin(GPIOD, GPIO_PIN_3, GPIO_PIN_SET); // Turn LED ON

9.     }

10.     else

11.     {

12.         HAL_GPIO_WritePin(GPIOD, GPIO_PIN_3, GPIO_PIN_RESET); // Turn LED OFF

13.     }

14. }

复制代码

当然，还要在相应的hpp文件中加入函数的初始化。


要调用板卡的HAL函数库，还需要在model.cpp中增加一部分代码，如下所示：

1. extern "C" {

2. #include "stm32h7xx_hal.h"

3. #include "main.h"

4. }

复制代码

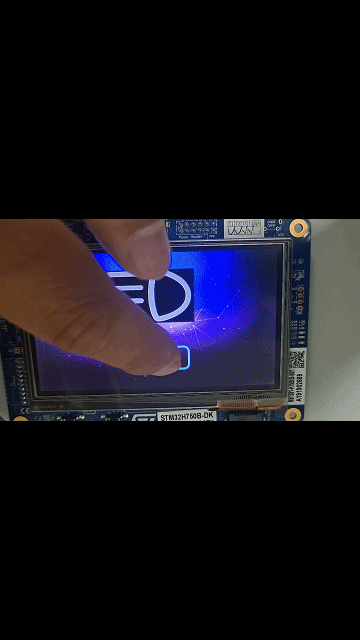

OK，按照第一篇的下载方式，将程序下载到板卡中，效果如图2所示：

图2
