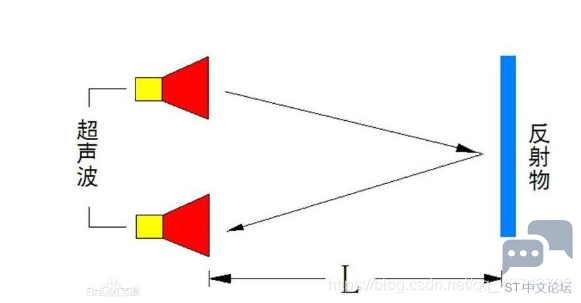

超声波测距原理 利用HC-SR04超声波测距模块可以实现比较精确的直线测距,其测距原理图如下:

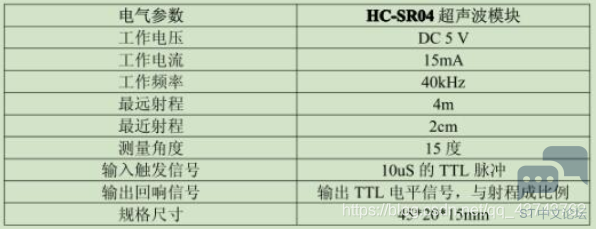

HC-SR04的一端发出超声波,接触到反射物后反射,被另一个端口接收到,所以只要知道发射和接收的时间差,就可以根据声波传播的速率算出HC-SR04和反射物直接的距离。 所以实现超声波测距就需要俩个条件: 发射和接收的时间差 超声波传输的速率 HC-SR04工作原理 HC-SR04模块的电气参数如示:

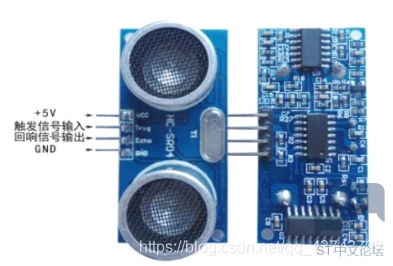

HC-SR04模块的实物图如示:

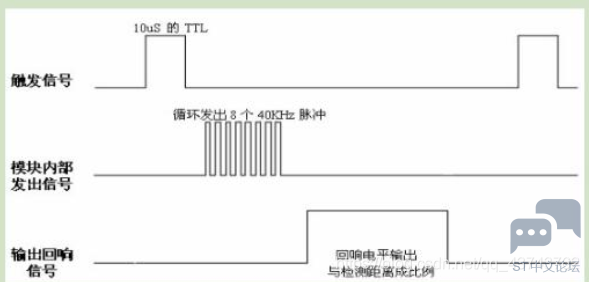

有四个引脚: Vcc:+5V电源供电 Trig:输入触发信号(可以触发测距) Echo:传出信号回响(可以传回时间差) Gnd:接地 用Trig和Echo引脚实现测距的流程: 1.通过Trig输出一段至少10us的高电平(脉冲),触发一次测距,超声波在传输的过程中Echo一直输出高电平。 2.在Trig脉冲输出后,立即检测Echo引脚的电平,测出Echo高电平持续的时间t,t就是超声波在所测距离一个来回所需时间。 测距时序图如示:
STM32实现驱动 利用STM32驱动HC-SR04需要做好几个关键点: 引脚的配置 时序的控制 时间差的测量 下面来分开实现几个关键点 1.引脚的配置 HC-SR04四个引脚,Vcc和Gnd直接接在开发板的电源上即可,主要是Trig和Echo引脚的配置,我选择了PB1连接Trig引脚、PB2连接Echo引脚。 因为要控制Trig输出电平,所以PB1引脚模式是推挽输出GPIO_Mode_Out_PP Echo要检测高电平持续的时间,所以PB2引脚模式是浮空输入GPIO_Mode_IN_FLOATING 相关的配置代码如下:
2.时序控制 HC-SR04的时序是:先来一段10us的Trig高电平,接着接收一段Echo的高电平,伪代码如下:
3.时间差测量 这个是最重要的一步,要测量Echo高电平持续的时间,因为光传播的速率是340m/s,而测距的范围大多是cm级别,所以相应Echo高电平持续的时间也就是us级别的。 所以,测量时间差的条件就比较苛刻,我是利用SysTick(系统计数器)的原理实现计时的。SysTick计数器原理是对通过SysTick_Config()函数配置每俩次中断之间的节拍数,也就是俩次中断之间的机器周期,我大概算出了,测出0.1cm距离的Echo高电平时间约为6um,而系统时钟的频率是72MHz,所以配置每俩次中断之间的节拍为432的时候,进入一次中断就代表0.1cm的距离,所以只需要记录进入中断的次数就可以算出距离。通过一个全局变量在中断函数中自增来记录中断次数。SysTick_Config函数源代码如下:
SysTick的具体原理可以参考一下我之前的博客:SysTick原理 注意:SysTick_Config()函数执行完就开启了中断,所以必须在Echo为低电平后及时关闭中断,并且将记录中断的变量清零。 中断函数如示:
关闭中断及清零n的代码如下:
SysTick->CTRL寄存器的0位控制着中断的使能,具体情况在之前SysTick的博客中已做详细说明。 4.如何将距离测出来 我在main函数中实现了距离的测量,并且通过串口打印函数将距离传到上位机,具体代码如示:
———————————————— 版权声明:Aspirant-GQ 如有侵权请联系删除 |
