接上篇  【NUCLEO-H7A3ZI-Q体验】不懂理论会用系列--串口USART之“收发”篇     继续学习串口USART的打印功能(此处有坑小心);

因为上篇选用了由板载ST-Link V3提供的外部旁路时钟源,在生成RCC的LL时钟代码,驱动USART的打印功能时,我......踩坑了.......!!!!丢数据.....

只能换成HAL代码生成RCC时钟源代码(至于LL库的RCC代码,后面有时间再慢慢研究)

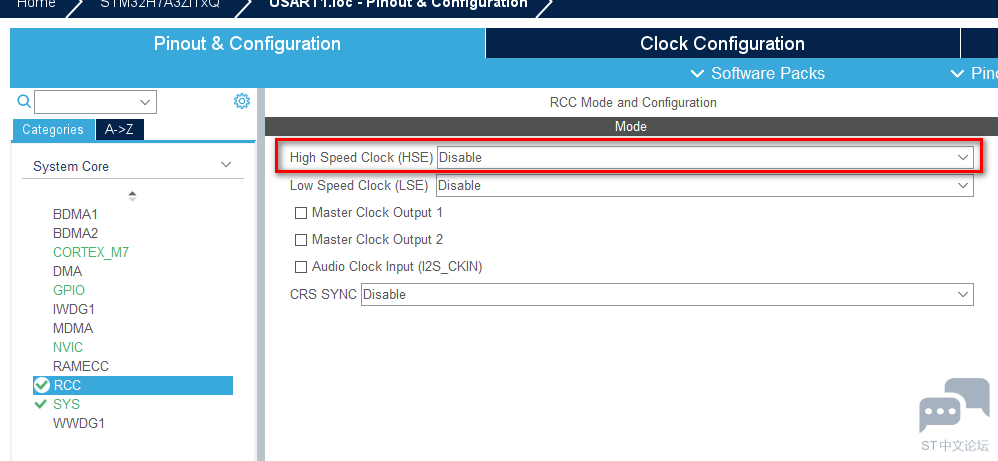

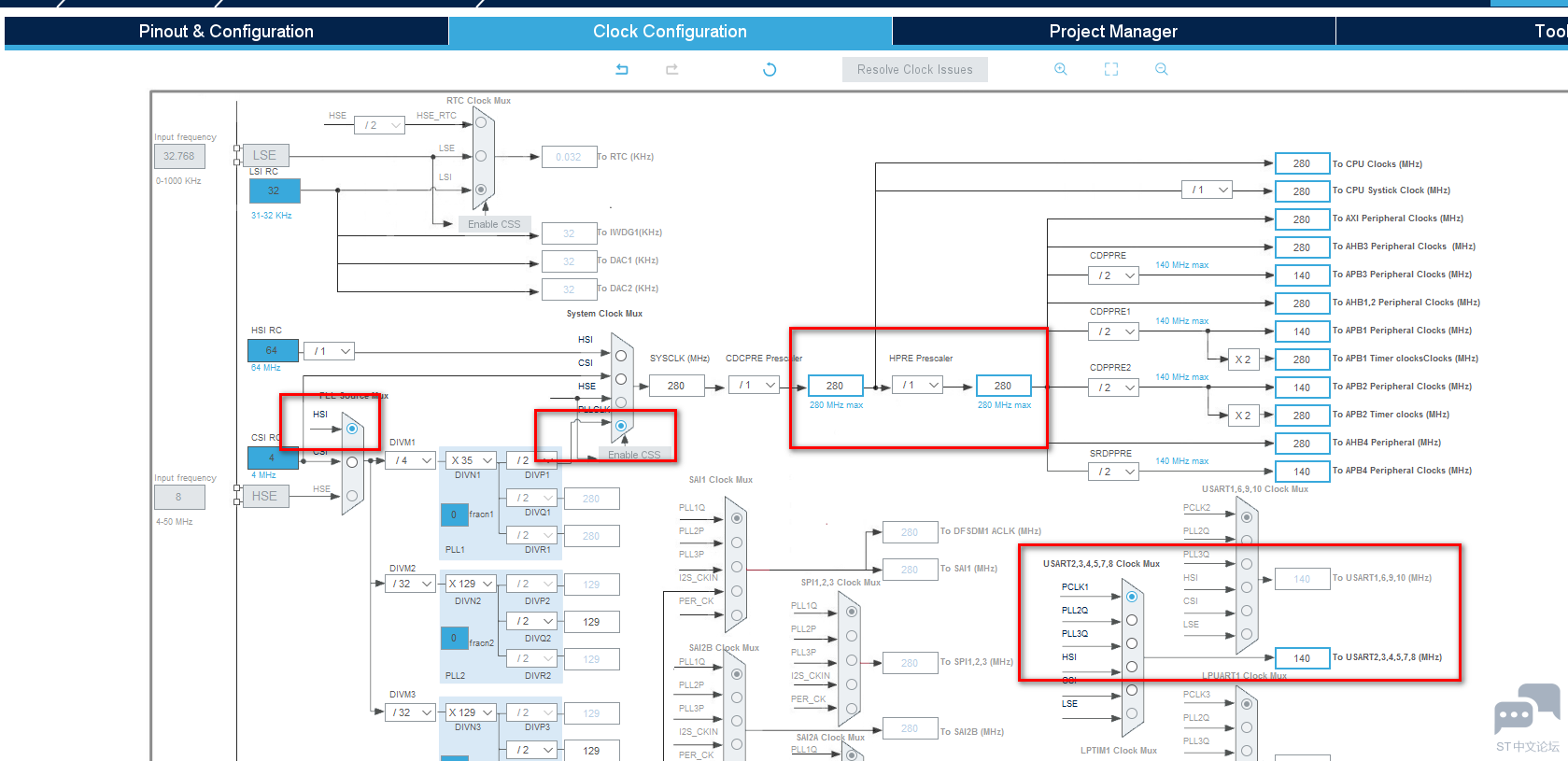

打开上篇的"USART3"工程,在cubeMX中修改RCC时钟源为内部HSI,操作如下:

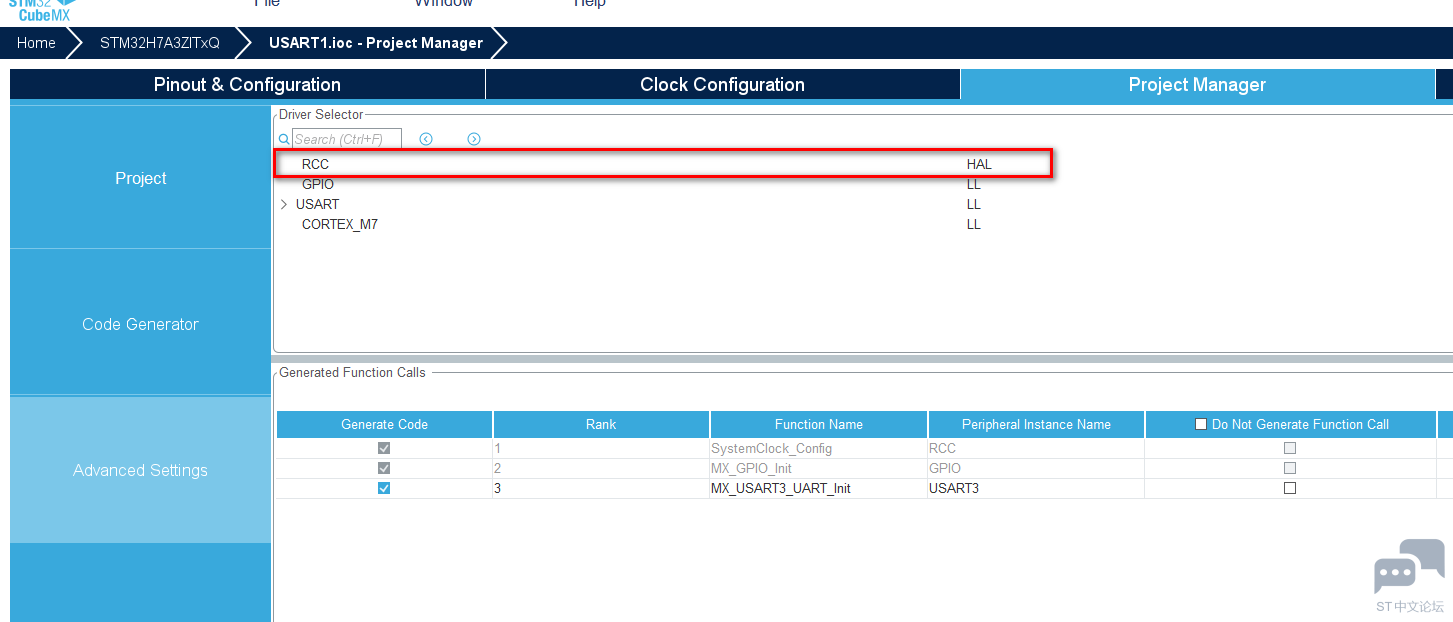

以上设置好后,点击"roject Manager"-->"Advanced Settings"修改RCC为HAL驱动;

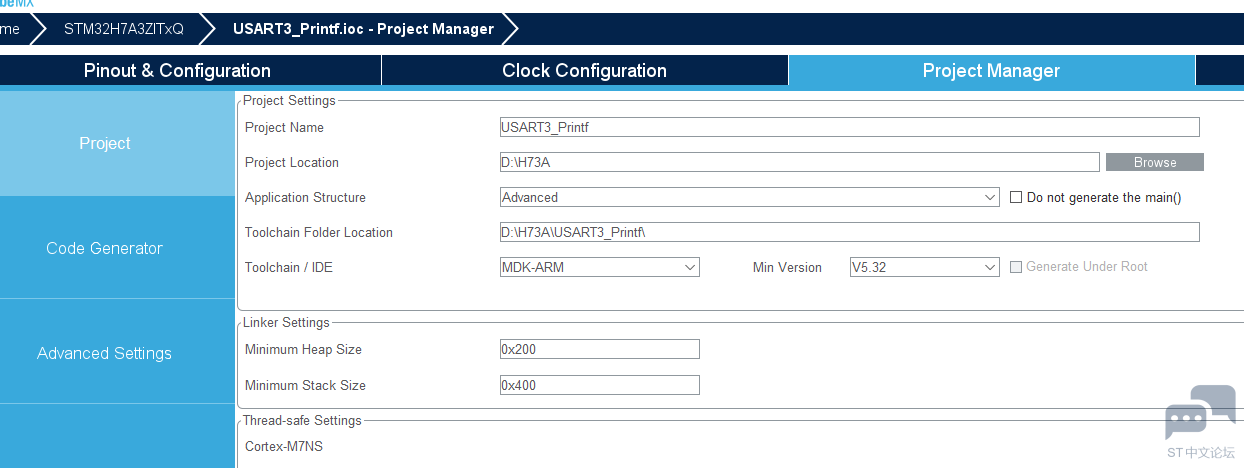

另存工程为"USART3_Printf",并打开工程;



在MDK中打开工程后,先编译一次,分别打开"main.c"和"main.h"文件,添加下方图片中的Printf驱动代码;

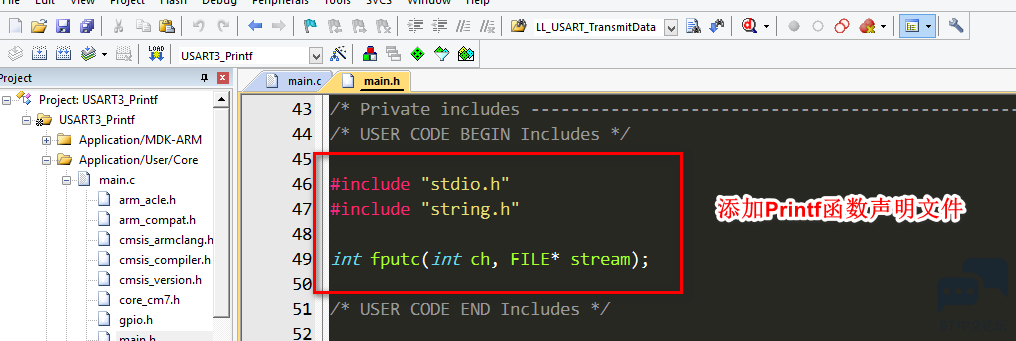

main.h

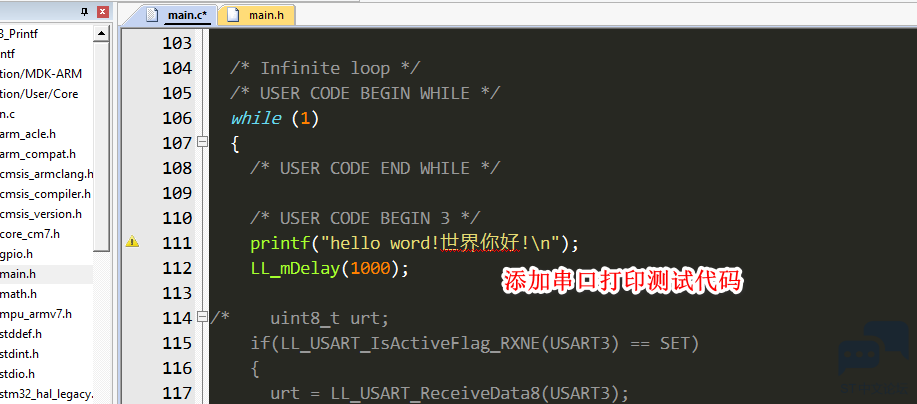

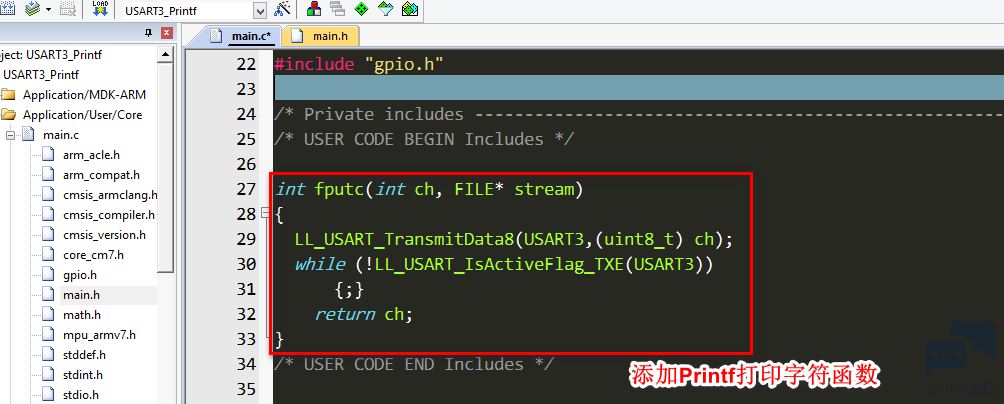

main.c

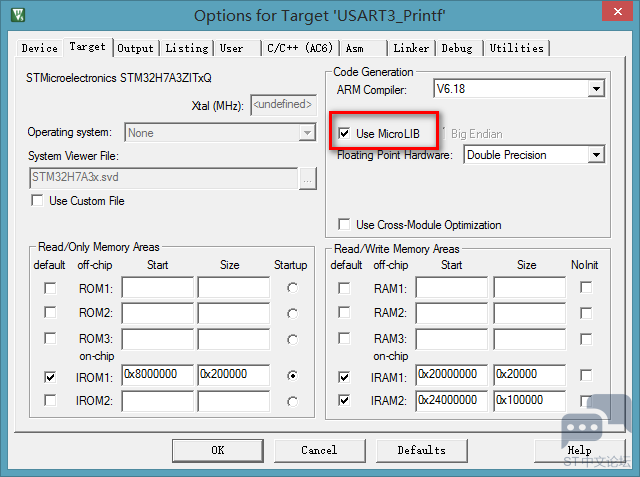

代码添加完成后,再点击工具栏上的"魔法棒"图标,点击"Target"栏,勾选"Use MicroLIB";

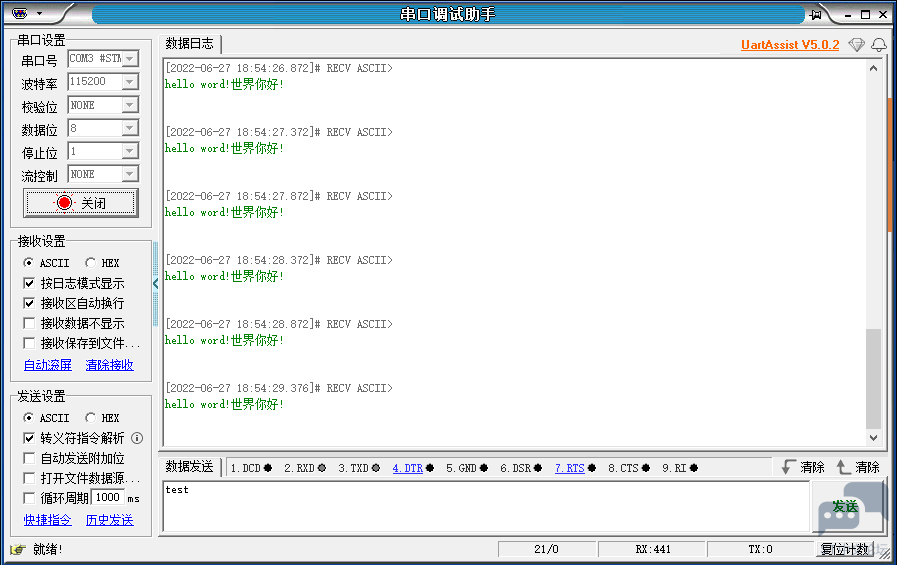

以上完成后,就可以编译下载到板卡中,并打开串口调试助手,并打开板载ST-Link的虚拟串口,即可看到下方图片中的运行效果:



代码附件:

USART3_Printf.rar (1.22 MB, 下载次数: 4)

2022-6-27 19:16 上传

点击文件名下载附件
打印代码
