此次分享的是点灯的"律"篇-即呼吸灯

以   【NUCLEO-H7A3ZI-Q体验】不懂理论会用系列--点灯之“亮”篇   的工程为基础进行吸呼灯的工程创建,从此篇中的原理图可以得知LD1为PB0引脚控制,而PB0刚好为定时器TIM3的通道3的复用引脚,故此次用定时器功能输出PWM控制LD1进行呼吸闪烁控制.

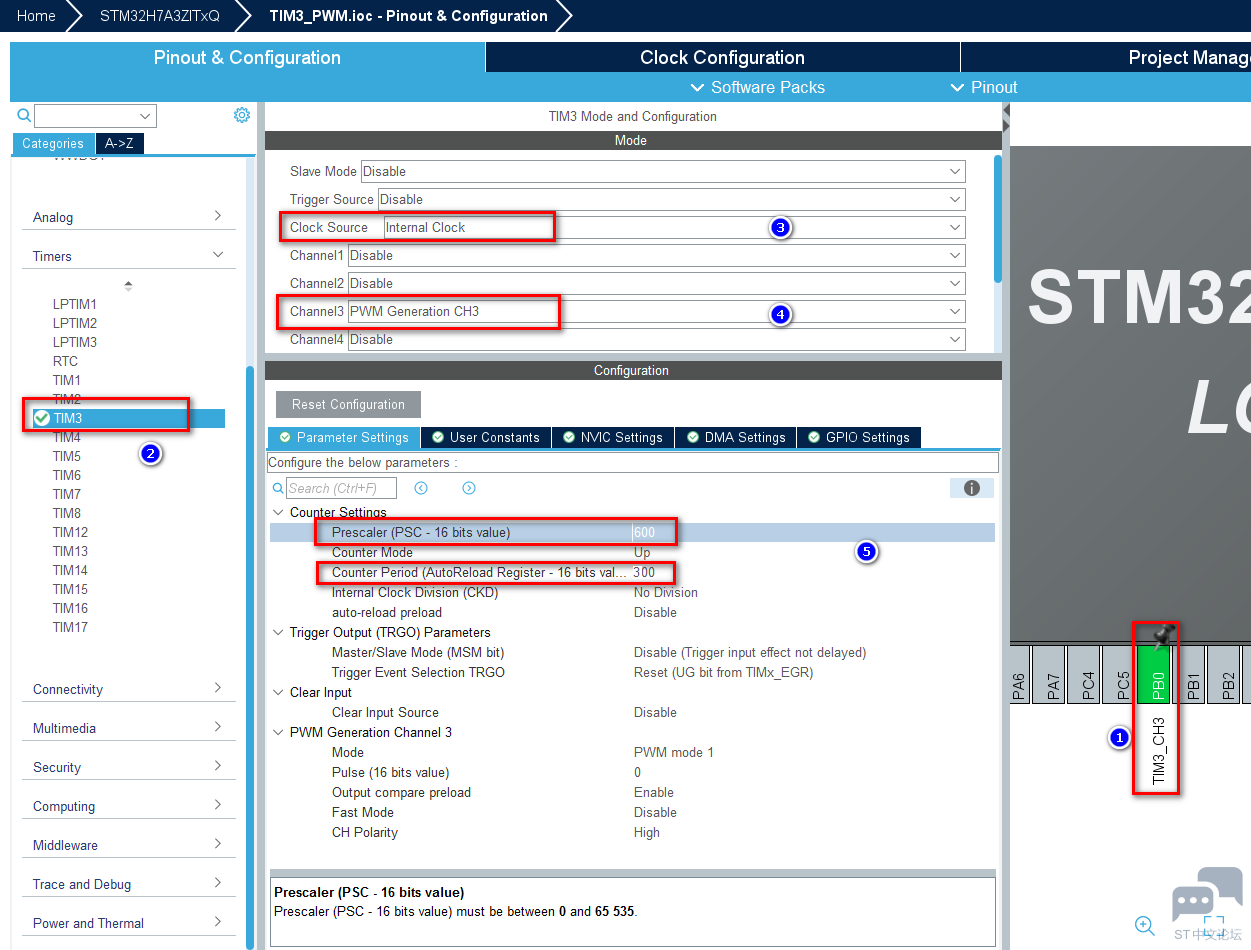

打开cubeMX并打开LD1工程文件,按下图中的步骤进行相关的参数设置:



1、设置PB0引脚功能为：TIM3_CH3
2、点开左侧“Timers”，选中“TIM3”
3、设置“Clock Sorece”为“Internal Clock”
4、设置“Channel3”为“PWM Generation CH3”
5、照上图中设置“Configuration”中的相关参数

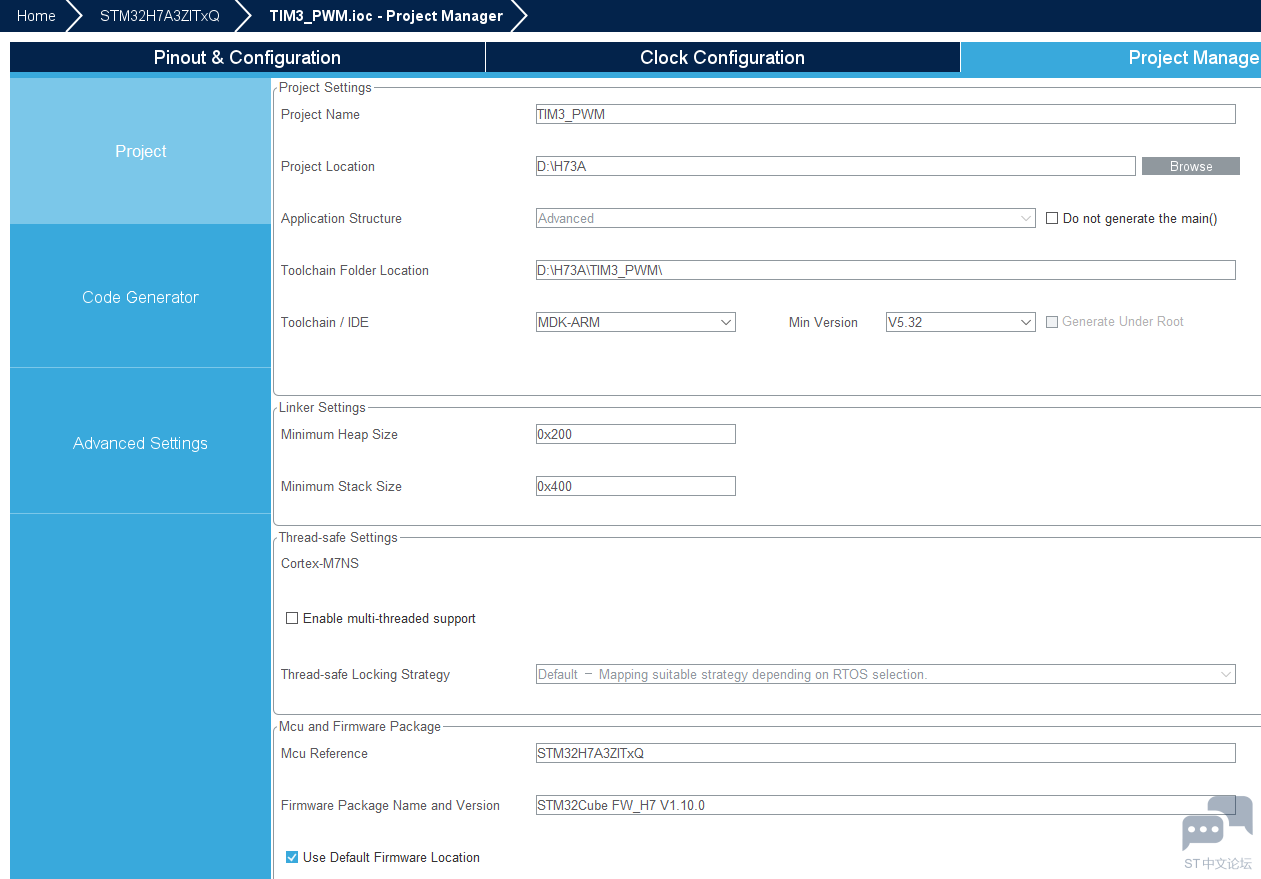

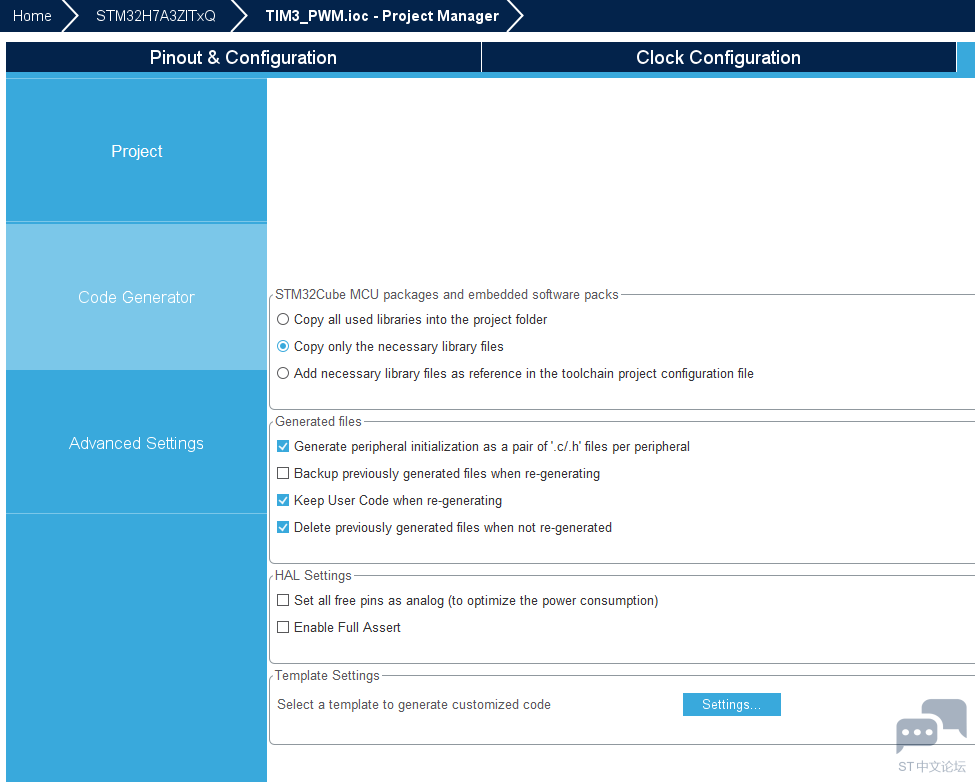

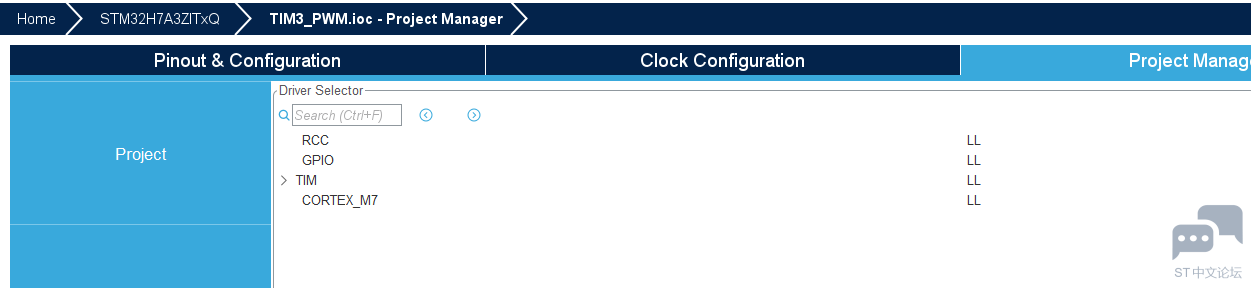

以上设置好后，点击上方”Project Manager“进行工程代码的相关设置并保存工程为”TIM3_PWM“：





以上设置好后，即可点击”GENERATE CODE"生成工程代码并打开；

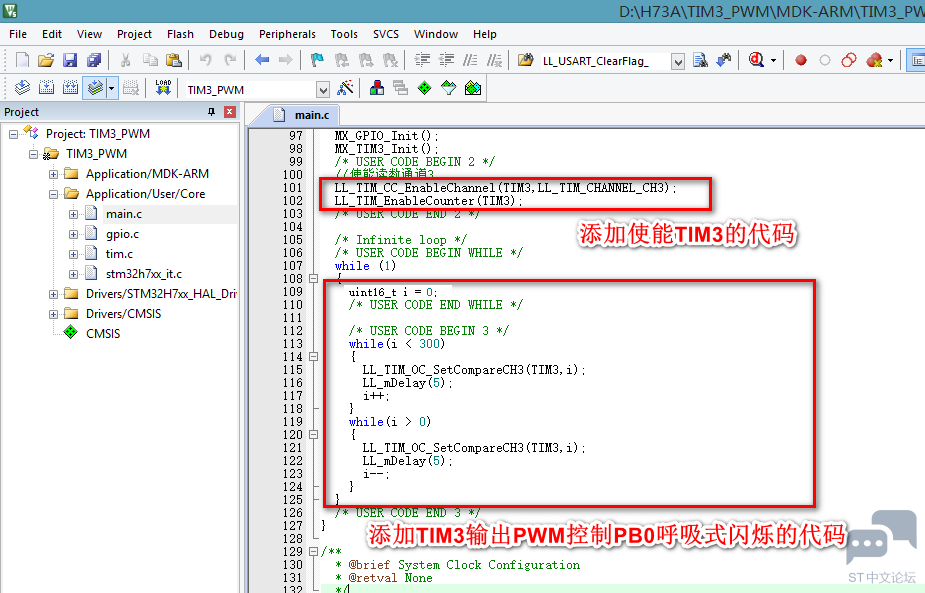

在MDK中打开工程代码后，点开左侧的“ Application/User/Core”，双击“main.c”文件，照下图中添加使能TIM3定时器和呼吸灯的代码：

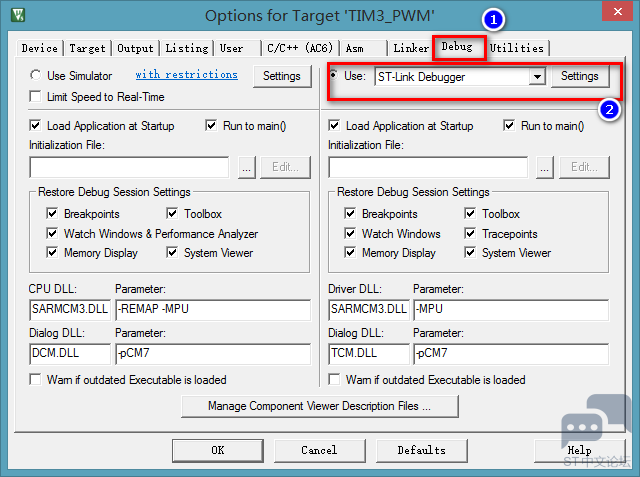

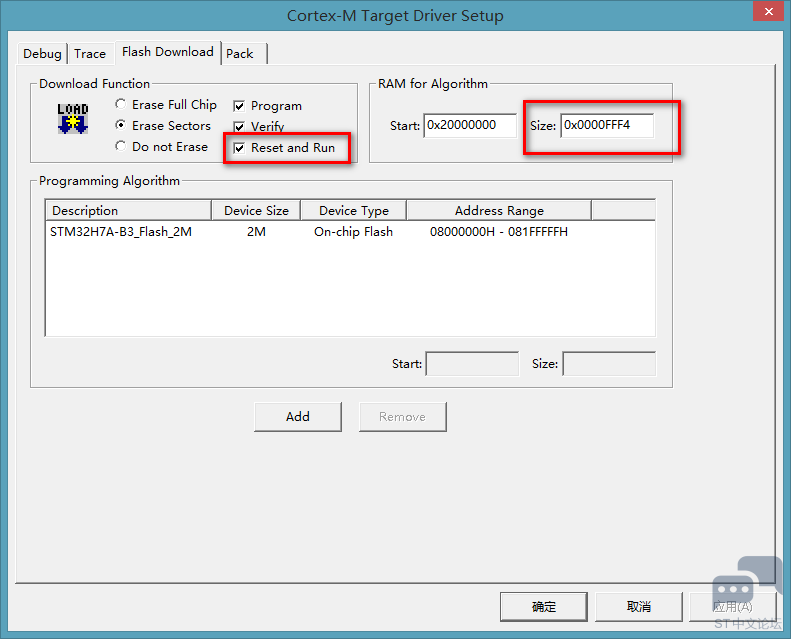

代码添加好后，设置板载ST-Link的相关下载参数：

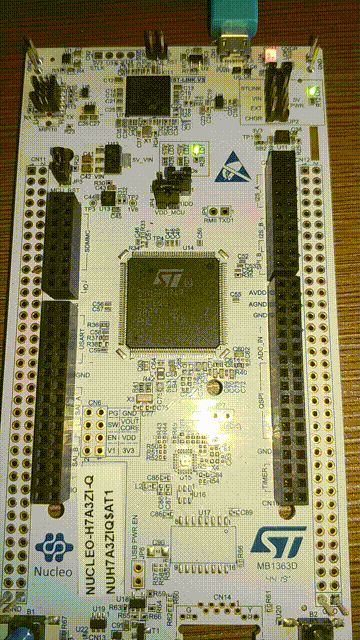

编译成功下载到板卡中的效果如下：




代码附件：

TIM3_PWM.rar (770.23 KB, 下载次数: 0)

2022-6-26 14:36 上传

点击文件名下载附件
呼吸灯代码
