STM32H7的Cache与Buffer

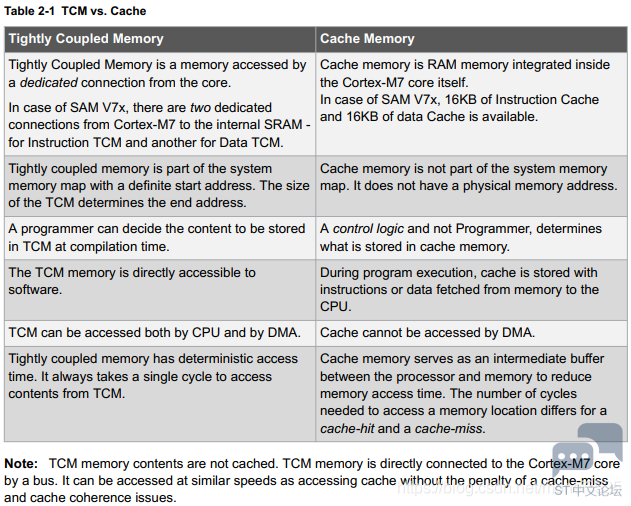

TCM和Cache的区别
…使用lwip用到了mpu，对于内存管理产生了很多的疑问，需要统一解决一下，不然用起来总有些不安。

STM32H7使用的内存不是连续的，而是被划分为多段。

1. MEMORY

2. {

3.         DTCMRAM (xrw)     : ORIGIN = 0x20000000, LENGTH = 128K //高速段，cpu独享

4.         RAM_D1 (xrw)      : ORIGIN = 0x24000000, LENGTH = 512K

5.         RAM_D2 (xrw)      : ORIGIN = 0x30000000, LENGTH = 288K

6.         RAM_D3 (xrw)      : ORIGIN = 0x38000000, LENGTH = 64K

7.         ITCMRAM (xrw)     : ORIGIN = 0x00000000, LENGTH = 64K //高速段，cpu独享

8.         FLASH (rx)        : ORIGIN = 0x8000000, LENGTH = 128K

9. }

复制代码

TCM内存段是和CPU同频率的，不需要也不能用Cache。用好TCM的优先级应该排在用好Cache的前面。
Cache处于核心里面，作为低速内存加速器使用，获得增益最大的是位于AXI总线上的比如内部Flash、内部SRAM、通过FMC或者QSPI控制器连接的外部sram。Cache使得低速Sram获取与高速TCM差不多的速度。使用Cache加速很有意义，不然400M的cpu变200M，相当于H7变F4，选择H7的cpu将变得没有意义。

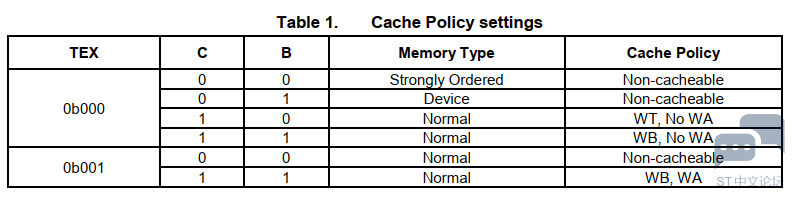

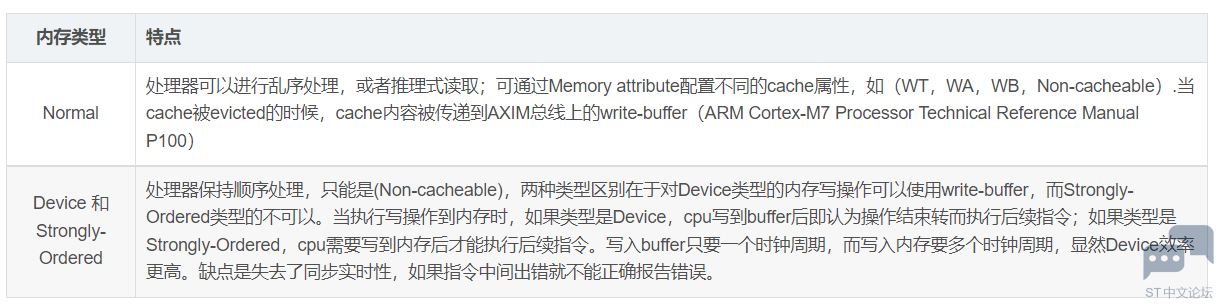

内存类型
内存类型分为Normal以及Device和Strongly-ordered,

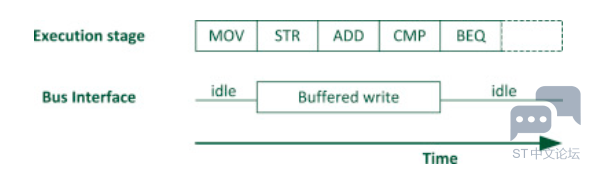

Write-buffer是什么？
Device和Strongly-Ordered类型时候提到了write-buffer，它属于cpu核心，cache经常与write-buffer一起使用，使用writer-buffer的目的是将处理器和cache从较慢的对主存的写操作中脱离出来。
Write buffer可以缓存8个word的数据和4个独立的地址，可以enable或者disable使用ARM核心控制寄存器 W的bit3。同时还要受到内存管理页表的一个bit控制，所以使用Write-Buffer，MMU必须已经使能（控制寄存器的bit0）。MMU-Memory Management Unit
通常情况下的配置都是主内存允许bufferable，但是I/O 空间 unbufferable

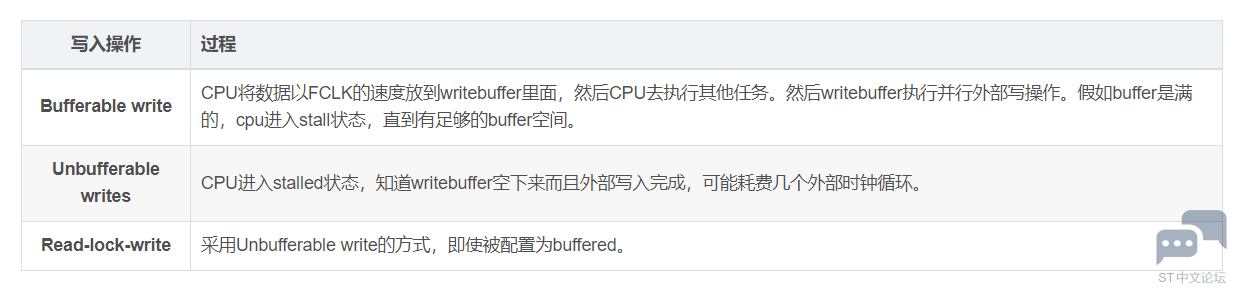

当CPU执行一个写操作时，根据配置情况执行写入操作。

如果程序中使用DMB and DSB，处理器会等到write-buffer内指令完成，再进行后续指令操作，如果过程中发生中断，中断返回后继续write-buffer清空等待。

DMB或者DSB被称为 显式限制操作 explicit barrier。

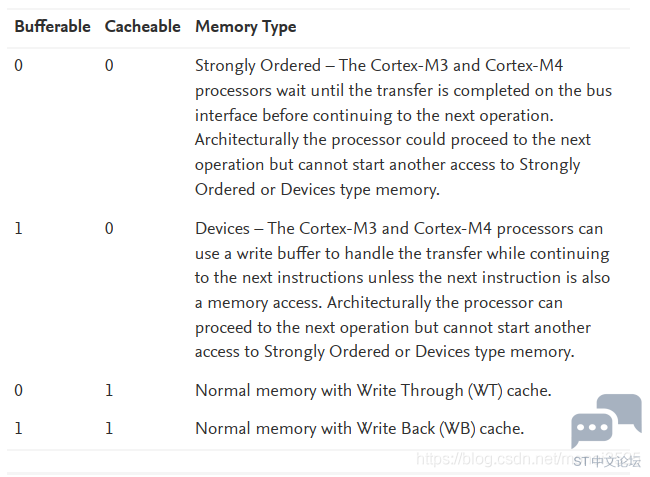

Memory Attrabute

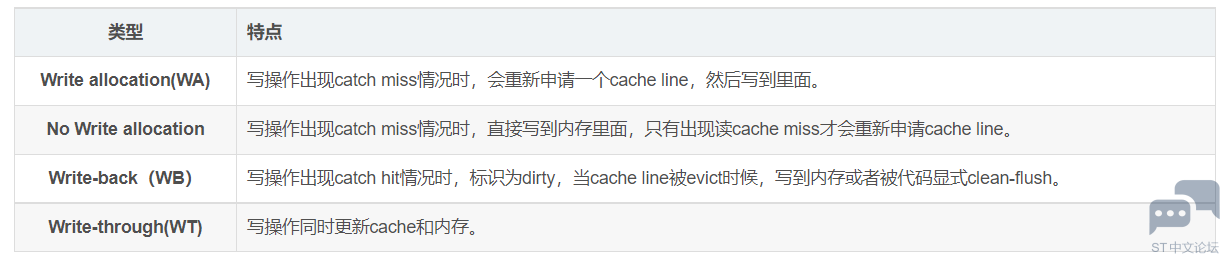

Normal模式下可以设定的几种

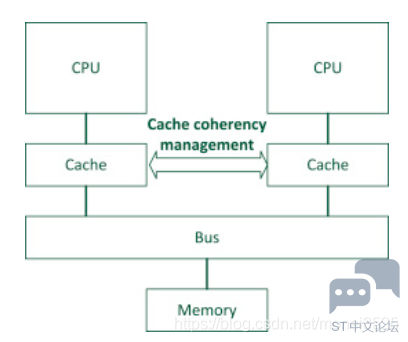

Shareable属性
共享属性设计的意义在于，多个bus master读写情况下需要cache保持同步，对于CortexM7，只有L1-Cache，如果设置了Shared相当于non-cacheable。

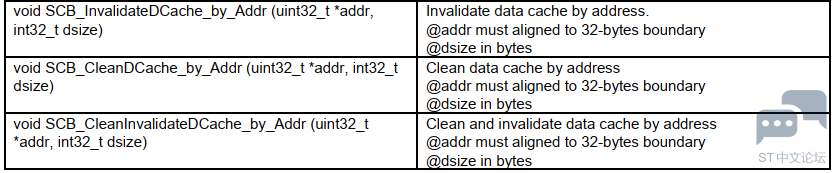

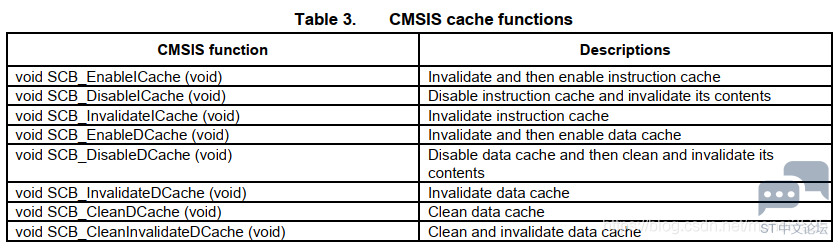

内核操作函数
内核操作函数包含以下几种，主要包含两种操作：clean和invalidate。
clean：将cache中的信息写到sram，相当于用cache信息覆盖sram；
invalidate：使cache失效，相当于用sram信息覆盖cache；
二者为相反的操作。

内存对齐问题
使用cache时，dma的buffer必须32byte对齐，不然可能会出现问题。比如下面的情况：

1. typedef struct

2. {

3.     __attribute__ ((aligned (32))) uint8_t rx_buffer[BUFFER_SIZE];//用于buffer

4.     bool rx_xfer_done;                                     //用于记录dma已经被正确传输

5. }st_dma_xfer

6.

7. void XDMAC_Handler(void)

8. {

9.     uint32_t dma_status;

10.     dma_status = xdmac_channel_get_interrupt_status(XDMAC, XDMA_CH_RX);

11.     if (dma_status & XDMAC_CIS_BIS)

12.     {

13.       g_st_dma_xfer.rx_xfer_done = true;

14.       SCB_InvalidateDCache_by_Addr((uint32_t*)g_st_dma_xfer.rx_buffer, DMA_TRANSFER_SIZE);

15.     }

16. }

复制代码

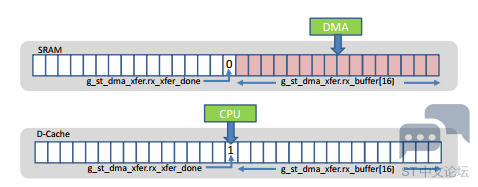

如果DMA的buffer只有16字节，DMA读取操作后，DMA控制器将接收到的数据写到了sram里面，然后进入DMA接收中断函数，cpu把成功读取的标识bool变量写为true，实际上写操作只是写在D-Cache里面，暂时没有写到sram。

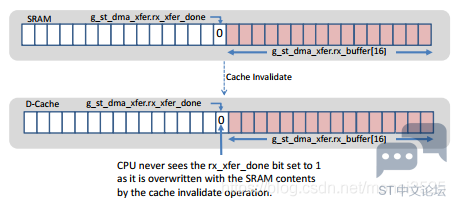

如果此时cpu需要读取dma内容，需要对Dcache进行invalid操作，32个字节将一起更新，bool变量旧值0将覆盖新值1。cpu读不到中断函数写的bool变量信息。

可见：

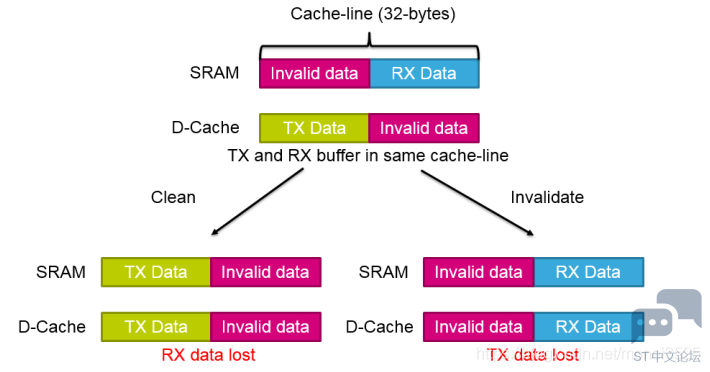

clean操作或者Invalidate操作都可能丢东西，使用上需要注意。经验是如果一段内存用来写dma外设，就不要读它，保证随时都可以clean；同样如果一段内存用来接收DMA外设传入信息，就不要用cpu写它，保证随时都可以invalidate。
