【银杏科技ARM+FPGA双核心应用】STM32H7系列22——EXTI

[复制链接]

heart蓝色CD 发布时间：2020-4-15 10:14

技术帖
文章封面:	-
文章简介:	-

一、硬件平台

二、实验简介
   中断是指计算机运行过程中，出现某些意外情况需主机干预时，机器能自动停止正在运行的程序并转入处理新情况的程序，处理完毕后又返回原被暂停的程序继续运行。
   CM7内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。但STM32H750并没有使用CM7内核的全部东西，而是只用了它的一部分。STM32H750xx总共有118个中断。

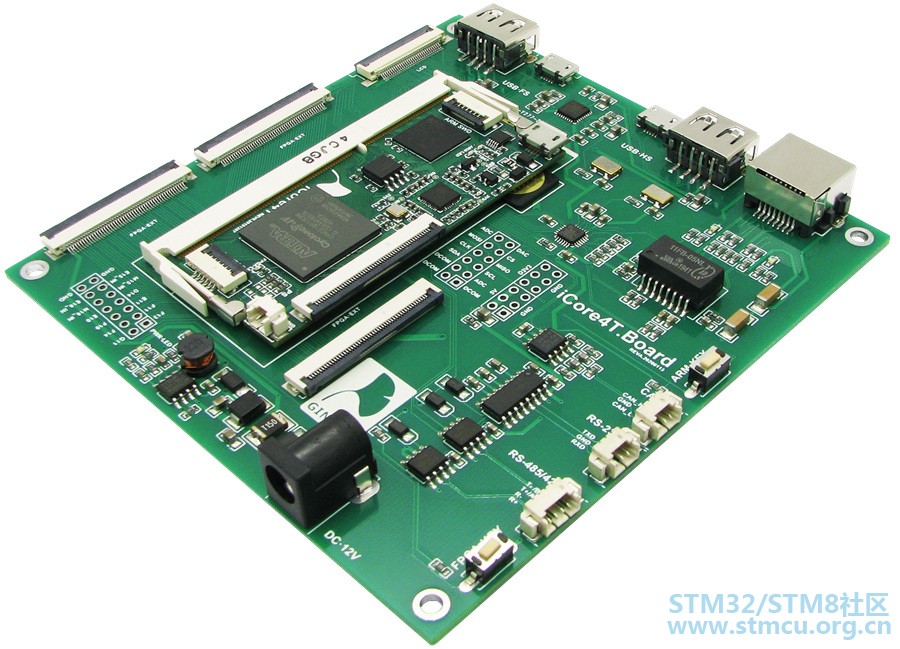

   本实验中我们主要介绍一下外部中断的使用方法，STM32H7的每个IO都可以作为外部中断的中断输入口，这点也是STM32H7的强大之处。STM32H750的EXTI控制器支持78个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的屏蔽设置，其中26个有独立的触发设置。iCore4T扩展板中将按键作为一个外部触发源，按键的一端与STM32的GPIO（PH7）相连，另外一端接地，且PH7外接一个1K电流大小的上拉电阻。初始化时把PH7设置成输入模式，当按键弹起时，PH7由于上拉电阻的作用呈高电平；当按键按下时，PH7直接被按键短接到GND，呈低电平。因此PH7的电平变化产生下降沿，从而进入中断服务函数。

三、资料下载（实验源码+详细文档操作说明）
1、源代码

23_exti.zip (881.59 KB, 下载次数: 5)
