一、硬件平台

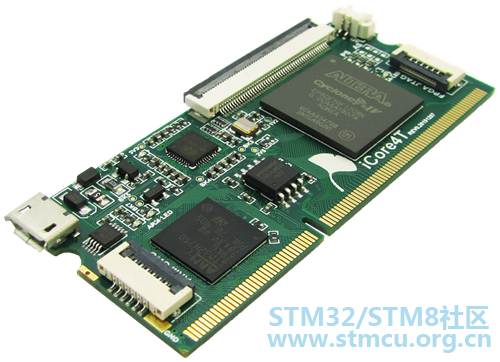

二、实验简介 本实验基于ARM+FPGA超mini款iCore4T双核心板,一步一步带你利用STM32CubeMx工具完成对通用定时器TIM3的基本配置,实现500ms的定时功能。 通过编写通用定时器中断回调函数的内容以实现对板载LED的定时控制 三、资料下载(实验源码+详细文档操作说明) 1、源代码
5_timer.zip
(912.46 KB, 下载次数: 11)
|
【福利三:逢7发帖赢大礼】使用MPU6050模块、img_dsc、img_btn机制实现一些简单有趣的动画效果
【福利三:逢7发帖赢大礼】使用arc弧形拉条控件控制PWM舵机及使用SPI3接口操作NRF24L01模块进行无线通信
【福利三:逢7发帖赢大礼】调试nucleo-WBA65RI工程测试样板的一些心得
【福利三:逢7发帖赢大礼】lv_timer和BME680实现温度、湿度、气压数据读取
【福利三:逢7发帖赢大礼】成功利用STM32H743VI片内SRAM12和DTCM空间(完全胜利)
【福利三:逢7发帖赢大礼】想要充分利用STM32H743VI片内的RAM空间(但并不顺利)
【福利三:逢7发帖赢大礼】使用惠勤致远STM32H743VI开发板+ST7796并口彩屏移植LVGL9.5并分享一些额外内容
【 逢7发帖赢大礼】7、TouchGFX中实现云彩流动效果
【 逢7发帖赢大礼】6、TouchGFX中添加图像素材和自定义代码编辑
【 逢7发帖赢大礼】5、TouchGFX 创建自定义界面和交互
微信公众号
手机版
还有,建议取消 FPGA 上的 Flash 颗粒,改成通过 SPI 或 FMC 来连接 FPGA 和 STM32,同时相应配置 FPGA 的启动模式为 SPI 从设备或并行接口。这样的话在实际应用中,FPGA 完全依赖 STM32 启动,两者的软件可以同时更新;同时 FPGA 启动接口兼做与 STM32 之间的高速通信接口,节省 FPGA 管脚。至于说 SPI 闪存颗粒,可以完全取消,也可以改接 STM32 的 QSPI 接口。另外,FPGA 有源晶振也可以取消,改成由 STM32 通过 MCO 向 FPGA 输出时钟。其三,FPGA 的 nPROG 和 STM32 的 nRESET 可以接在一起,使得两者可以一起复位。这样做的话,FPGA 独立支持电路几乎完全取消,彻底作为 STM32 的外设来使用。
我有设计过一款 AGM FPGA + STM32L4 的开发板,就是这样的设计结构:FPGA 配置成 SPI 启动,接在 STM32 的 SPI 管脚上;STM32 同时负责通过 MCO 给 FPGA 提供时钟;两者的复位信号也是接在一起;另外在 STM32 挂了一片 QSPI 闪存来存放 FPGA 配置数据。
FLASH颗粒在iCore4T中已经选配了,默认不焊接,只留出了位置对一些只开发FPGA的用户提供方便。目前STM32MP1+FPGA已经在原理图阶段了,ARM+FPGA计划QSPI连接。另外其他的两点可以考虑哦
QSPI 的话要注意兼容性问题,而且由于 STM32 QSPI 的特性 FPGA 端开发可能会有困难。我觉得 FMC 会更合适一点。
QSPI跑个几十MB的速度已经完全够用了,比起来FMC节省了不少IO资源
FMC 在 FPGA 一侧要方便的多:
