1、产品学习感悟

日常接触到的家用遥控器市场已经比较成熟，再出这芯片意义何在？

仔细思考：

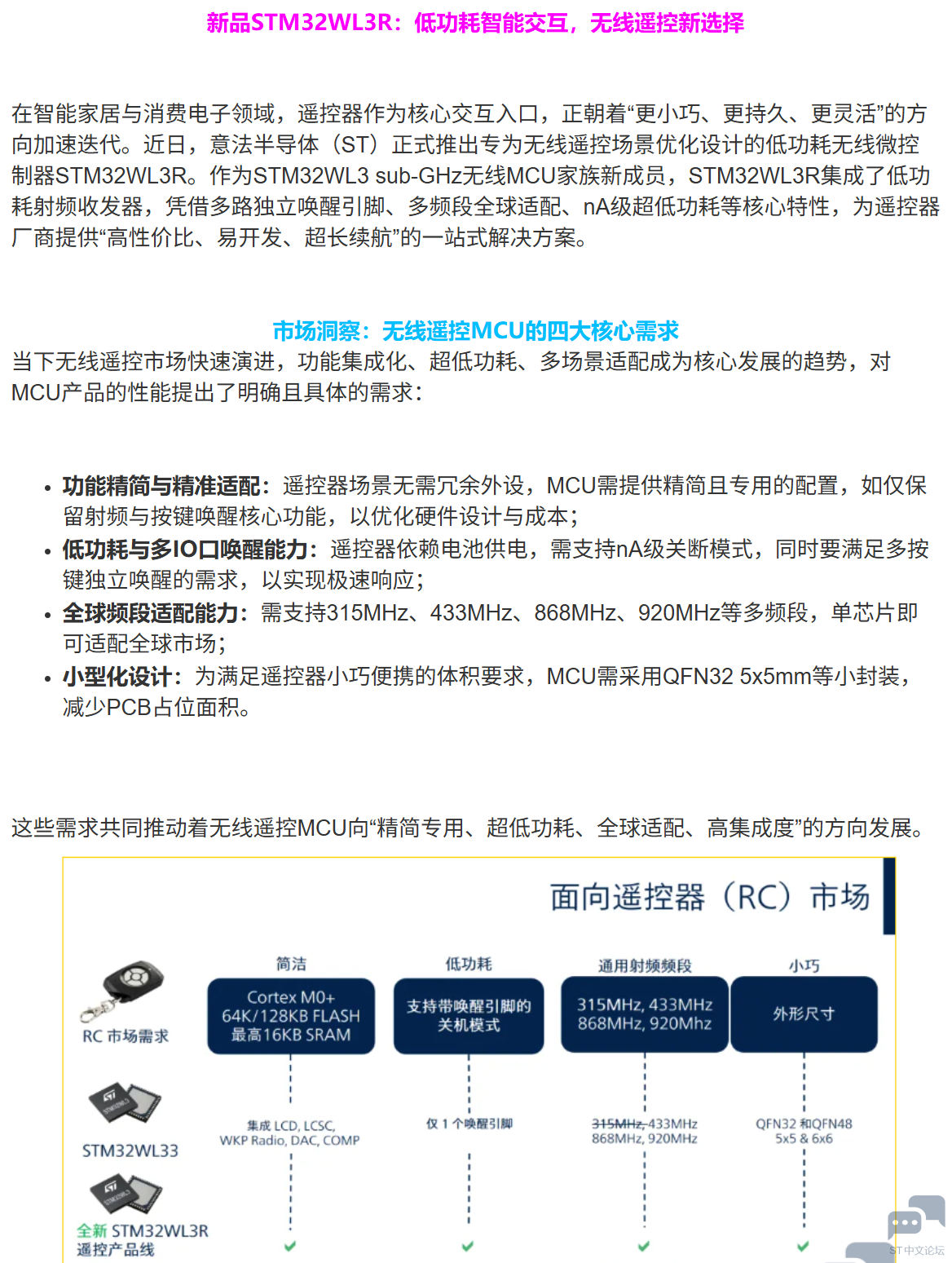

当下无线遥控市场快速演进，功能集成化、超低功耗、多场景适配成为核心发展的趋势，对MCU产品的性能提出了明确且具体的需求：

• 功能精简与精准适配：遥控器场景无需冗余外设，MCU需提供精简且专用的配置，如仅保留射频与按键唤醒核心功能，以优化硬件设计与成本；
• 低功耗与多IO口唤醒能力：遥控器依赖电池供电，需支持nA级关断模式，同时要满足多按键独立唤醒的需求，以实现极速响应；
• 全球频段适配能力：需支持315MHz、433MHz、868MHz、920MHz等多频段，单芯片即可适配全球市场；
• 小型化设计：为满足遥控器小巧便携的体积要求，MCU需采用QFN32 5x5mm等小封装，减少PCB占位面积。

遥控不一定是人按的，遥控可以固定在某个地方...

–Core: Arm® Cortex®-M0+ 32-bit, running up to 64 MHz

– Program memory: 64-Kbyte / 128-Kbyte flash memory

– Data memory: 8-Kbyte / 16-Kbyte SRAM (full retention down to ultra

deep stop)

– Additional storage: 1-Kbyte OTP (user data)

如此高的性能，可用性挺高。

2、落地应用设想

（1）机械或继电器控制，当达到某种条件触动开关，遥控关停电源，达到安全保护。由于体积小，可以使用电池，不需要拉电，方便布置，功耗低，需要维护量小。

（2）遥控接上传感器，可以通过传感器触发，方便升级原设备不具备的功能。

（3）遥控接上监测传感器，可以通过传感器触发起报警作用。有不少地方不方便拉电缆，加入太阳能电池，可以做到24小时在线，工作温度为-40 ºC to 105 ºC，完全满足户外工作需求。

3、技术问题提问

（1）单芯片是否可以通过程序控制实现不同频率控制不同设备？

（2）遥控距离能达多远？

（3）STM32WL3R还针对市场需求精简了非必要的外设，移除了ADC、DAC、LCD断码屏、流量计接口等遥控场景不需要的外设，进一步提升了性价比；数据手册上是有ADC。是否有？我觉得有ADC用于电池电量监测也是有用的。

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

我学习了STM32WL3R集成了低功耗射频收发器，凭借多路独立唤醒引脚、多频段全球适配、nA级超低功耗等核心特性，为遥控器厂商提供“高性价比、易开发、超长续航”的一站式解决方案。

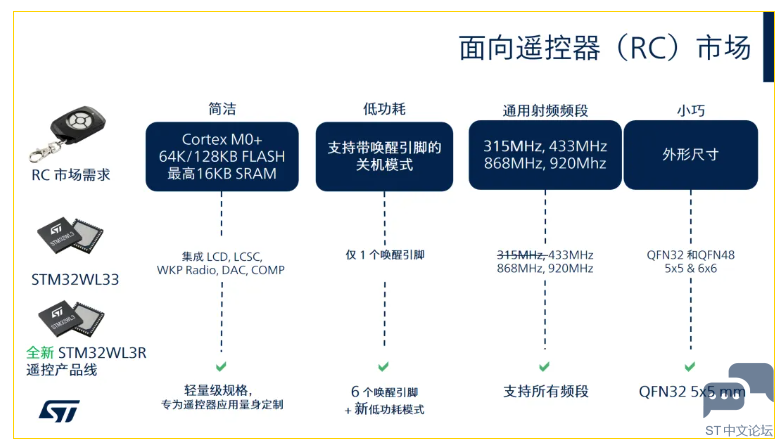

无线STM32WL3系列在同一芯片上集成基于Arm® Cortex®‐M0+内核的MCU和sub-GHz无线控制单元，可以适应工业和消费物联网（IoT）中多种低功耗广域网（LPWAN）无线应用的需求。其中STM32WL33是ST成熟的无线通用产品，但仅配备单路唤醒引脚，难以满足无线遥控市场多路唤醒的需求。而STM32WL3R在保持与STM32WL33相同的灵敏度、发射功率等核心射频指标的前提下，将唤醒脚增至6路，并拓展了支持频段，更贴合无线遥控场景的实际使用需求。

STM32WL3R支持315/433/868MHz三频段，市场适配性进一步拓展，是市场上为数不多的多频段无线Cortex M0+MCU，既支持北美无线电频率划分规定中的315MHz遥控器频段，又支持国际电信联盟规定的850MHz和950MHz ISM频段，实现单芯片适配全球多区域市场，无需为不同地区单独开发芯片。

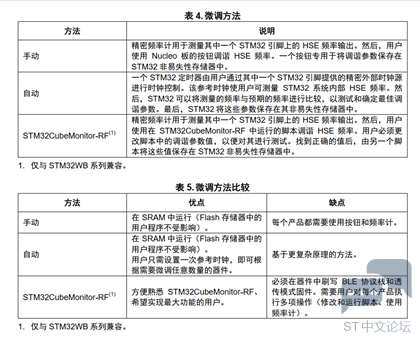

使用 STM32WB和STM32WL 系列微控制器，对用于 RF应用的HSE 进行调谐。此类产品提供了一种具有成本效益的高效解决方案，其中通过使用其内部负载电容来控制振荡器精度，从而节省了外部电容的成本并减少了晶振限制。

STM32无线MCU采用外部振荡器高速时钟源作为 RF 时钟生成的基础。HSE 精度对于 RF系统性能至关重要，因此对外部振荡器进行精细调谐来实现最高时钟精度。

问题：

1，STM32WL3R支持315/433/868MHz三频段，怎么实现的？

2， 可以自定义修改频率到其它频段吗？如蓝牙频段。

3，射频遥控产品怎样保证其安全性？

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

ST中文论坛年中大放送

年中活动真丰富，签到
