stm32f334驱动1.69寸SPI LED屏

[复制链接]
LTLT 发布时间：2026-4-3 10:35

硬件介绍

  • VCC

    • 3.3-5V

  • GND

  • DIN

    • MOSI

  • CLK

    • SCLK

  • CS

    • 低电平为片选信号

  • DC

    • 0 写指令
    • 1 写数据

  • RST

    • 复位引脚
    • 模块上电时拉低，通常情况下置1

  • BL

    • 背光亮度

代码分享

https://gitee.com/he_jianbo/stm32-f334-project.git

图片生成源码介绍

  • 图片格式需要是bmp格式
  • 源码生成工具 Img2Lcd

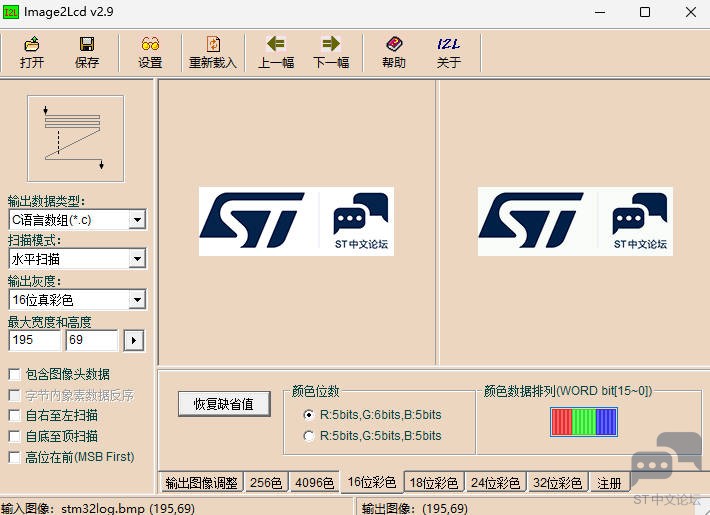

    • 配置：Snipaste_2026-04-03_10-34-45.jpg
赞 收藏 评论2 发布时间：2026-4-3 10:35

举报

2个回答
CM_STM32 回答时间：2026-4-3 11:10:26

334强力的点在模拟吧

赞 评论
LTLT 回答时间：2026-4-3 14:17:52

CM_STM32 发表于 2026-4-3 11:10
334强力的点在模拟吧

好像是的
