GUI解决方案的实训后半部分为编译运行TouchGFX咖啡机例程，这个部分更为耗时，从ST官方人员讲解，到动手实操，再到修改首页界面的咖啡加热圆形进度圈，用时3个半小时，从下午3点开始紧凑进行到下午6点半，中间遇到的问题也都要一一解决。

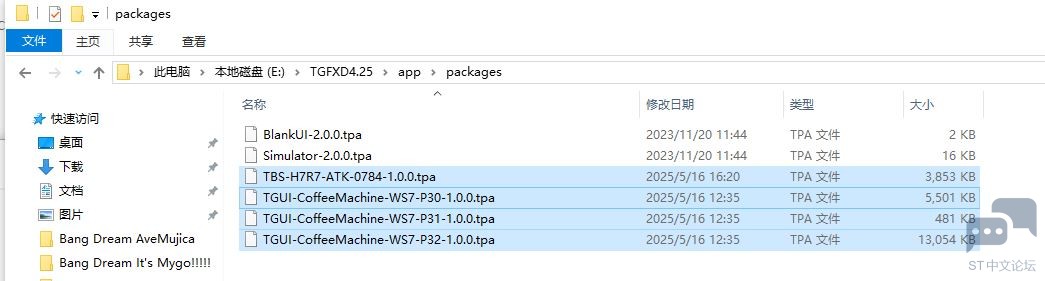

要运行TouchGFX咖啡机例程，必须先在TouchGFX4.25目录下添加正点原子H7R7开发板的TPA文件，即对该开发板的底层硬件初始化配置，包括液晶屏驱动库，触摸屏驱动库，系统定时器，中断等等，该目录为TouchGFX安装目录的\app\packages目录下，还有对TouchGFX界面的初始化DEMO，也是TPA文件（TGUI-CoffeeMachine-WS7-P30-1.0.0.tpa TGUI-CoffeeMachine-WS7-P31-1.0.0.tpa TGUI-CoffeeMachine-WS7-P32-1.0.0.tpa）：

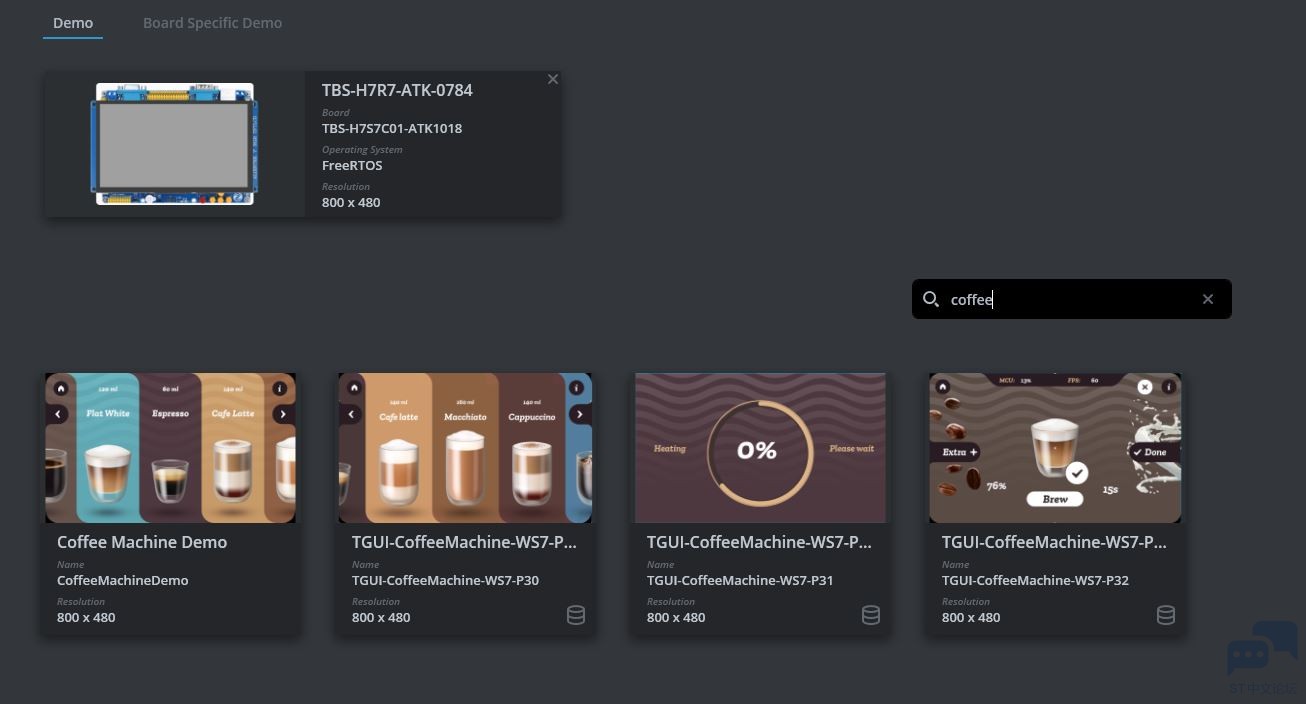

这样，在打开TouchGFX的时候才可以正确选择开发板型号及DEMO选项：

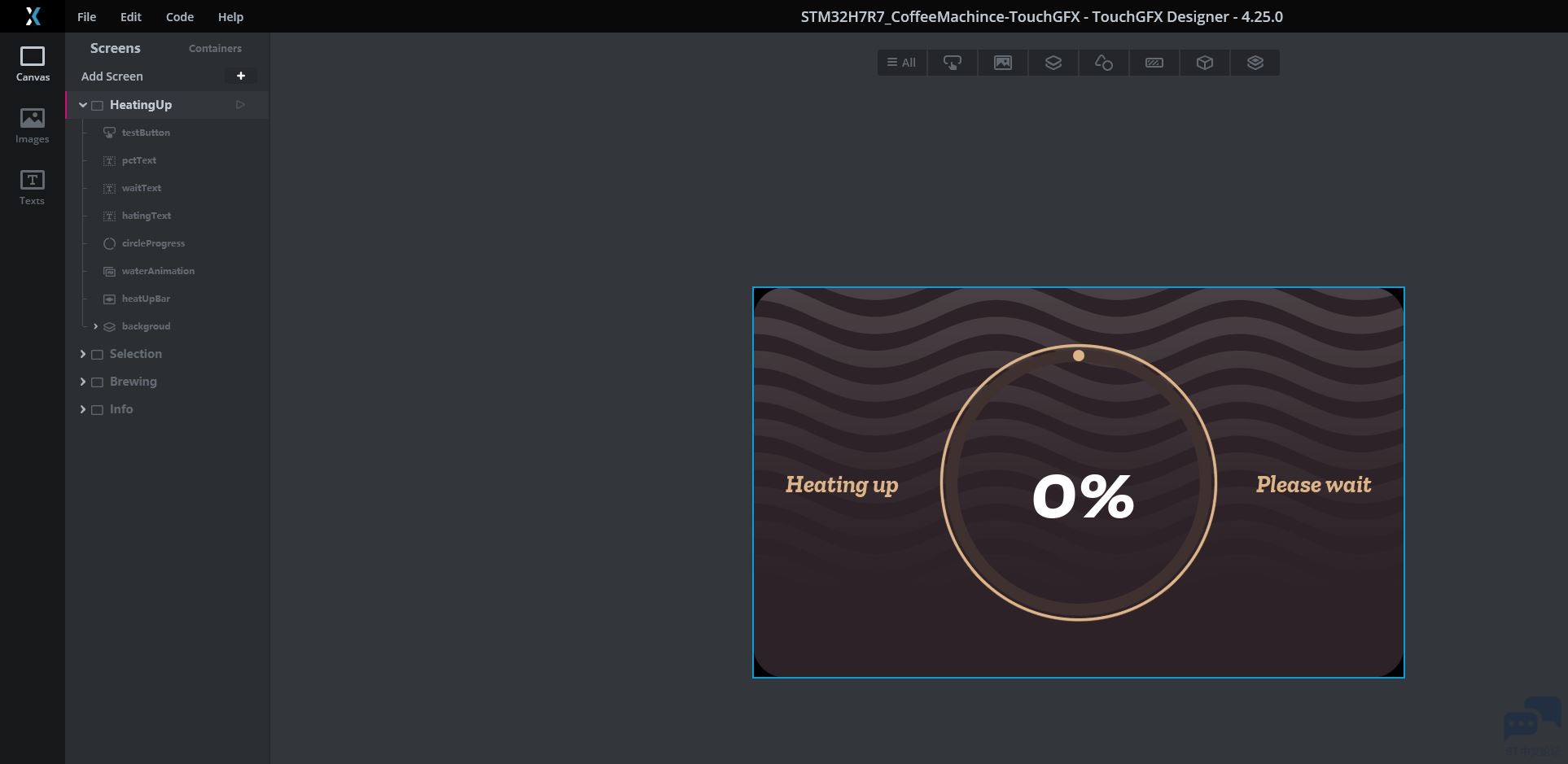

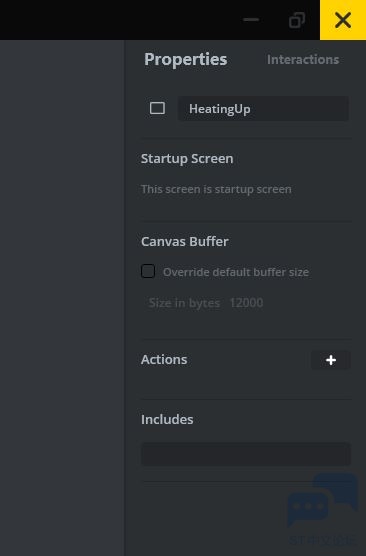

创建例程之后，简单浏览一下各个界面的组成控件，如Screen，一个Screen代表一个界面，创建多个Screen就可以在多个界面之间来回切换，功能类似于LVGL和QT的TableWidget；box为背景色控件，添加交互控件之前必须先添加box作为基础；button为按键控件，TouchGFX的按键是可以添加Label icon和image的，也就是文字按键、图标按键和图像按键；tileImage为实现界面水波纹的控件；circleProgress就是圆形进度圈了；还有Interaction（交互），用于实现按钮切换屏幕，tick定时器定时触发事件等等。


右下角三个按钮分别为代码生成 桌面模拟器 编译并烧录：

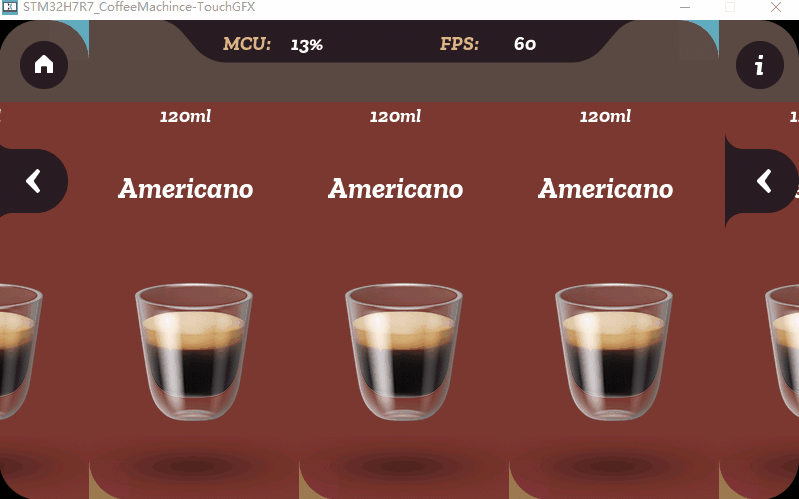

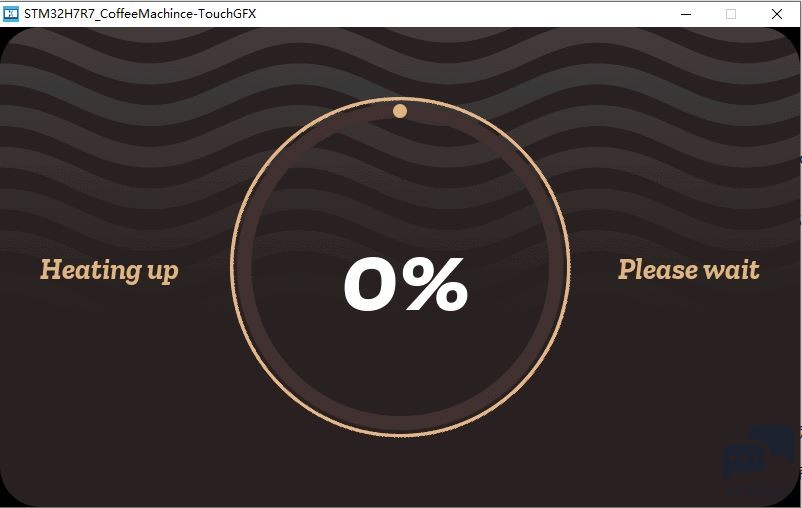

如果想要在Windows桌面端模拟这个TouchGFX工程的运行结果，那就需要先生成代码，然后点击桌面模拟器，运行环境为MSVC：

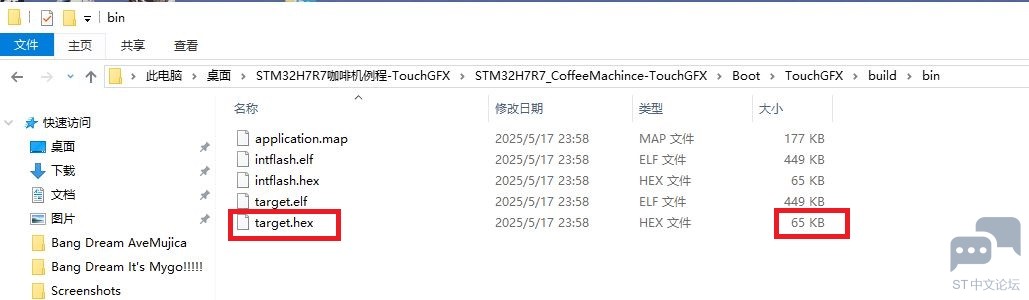

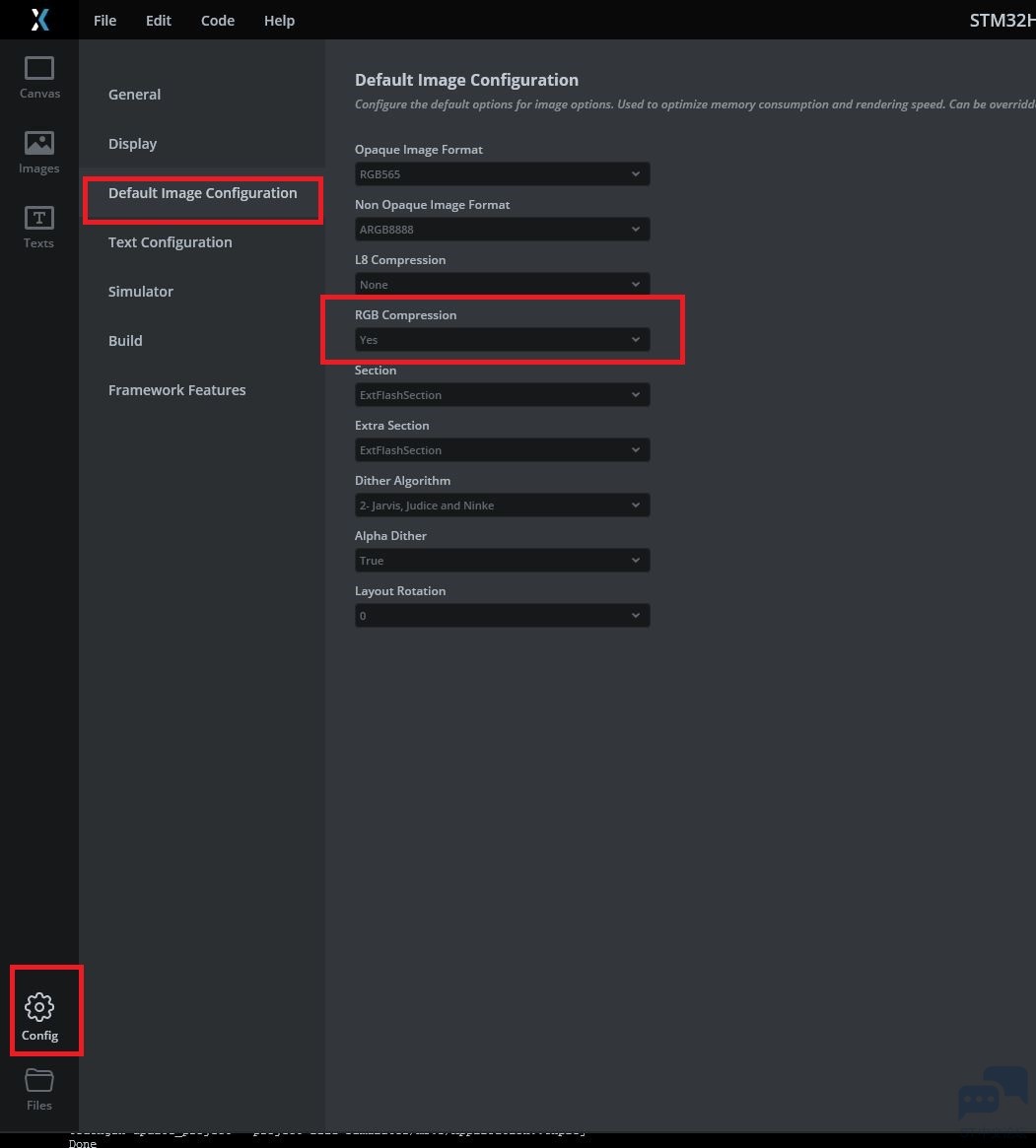

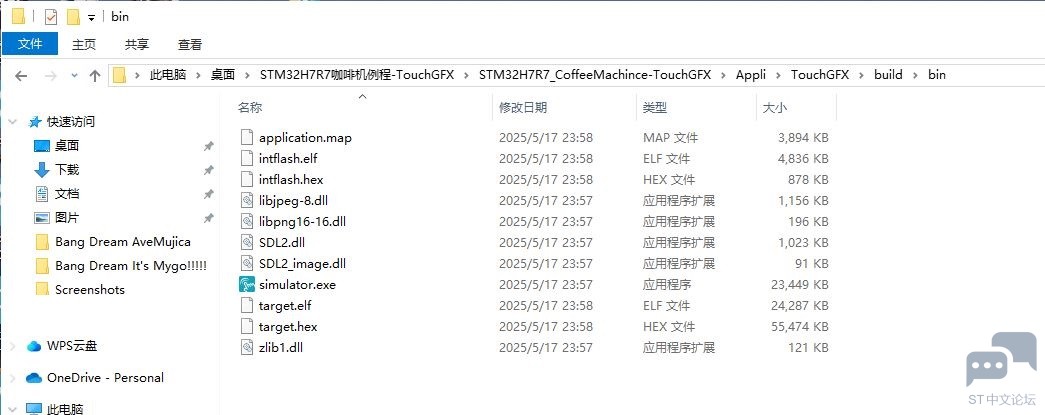

如果只需要生成烧录到开发板上面的固件，那就在代码生成后运行最右边的按钮即可。这里需要提一点，由于STM32H7R7的开发板RAM资源有限，因此必须限制RGB图像格式为压缩格式，这样会大大增加编译时间，但是必须选择这点，不然是无法编译成功的：

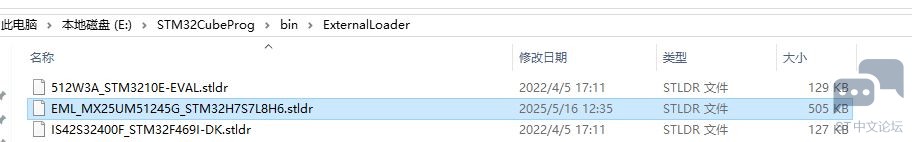

然后就是依次烧录TouchGFX工程的Boot固件和APP固件，具体烧录方式参考上帖，但是这里需要注意的是，烧录APP固件所用的外部FLASH算法也跟上一帖不同，为EML_MX25UM51245G_STM32H7S7L8H6.stldr：

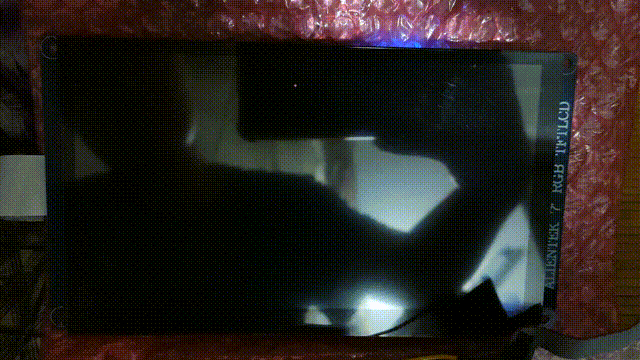

烧录成功后，上机实测的演示效果：

如图，可以看出，实训提供的TPA文件，可能对DMA2D初始化那块还需要修改一下刷屏代码，不然花屏现象非常严重。
