NUCLEO-WB09KE开发板是一款蓝牙®低功耗无线和超低功耗开发板，内嵌了一颗强大且符合蓝牙®低功耗SIG规范v5.4的超低功耗无线射频芯片。板载MCU STM32WB09xx系列提供高达64 MHz的CPU、512 KB Flash存储器和64 KB RAM。本次就来分享一下如何使用STM32CubeMX来开发蓝牙应用。

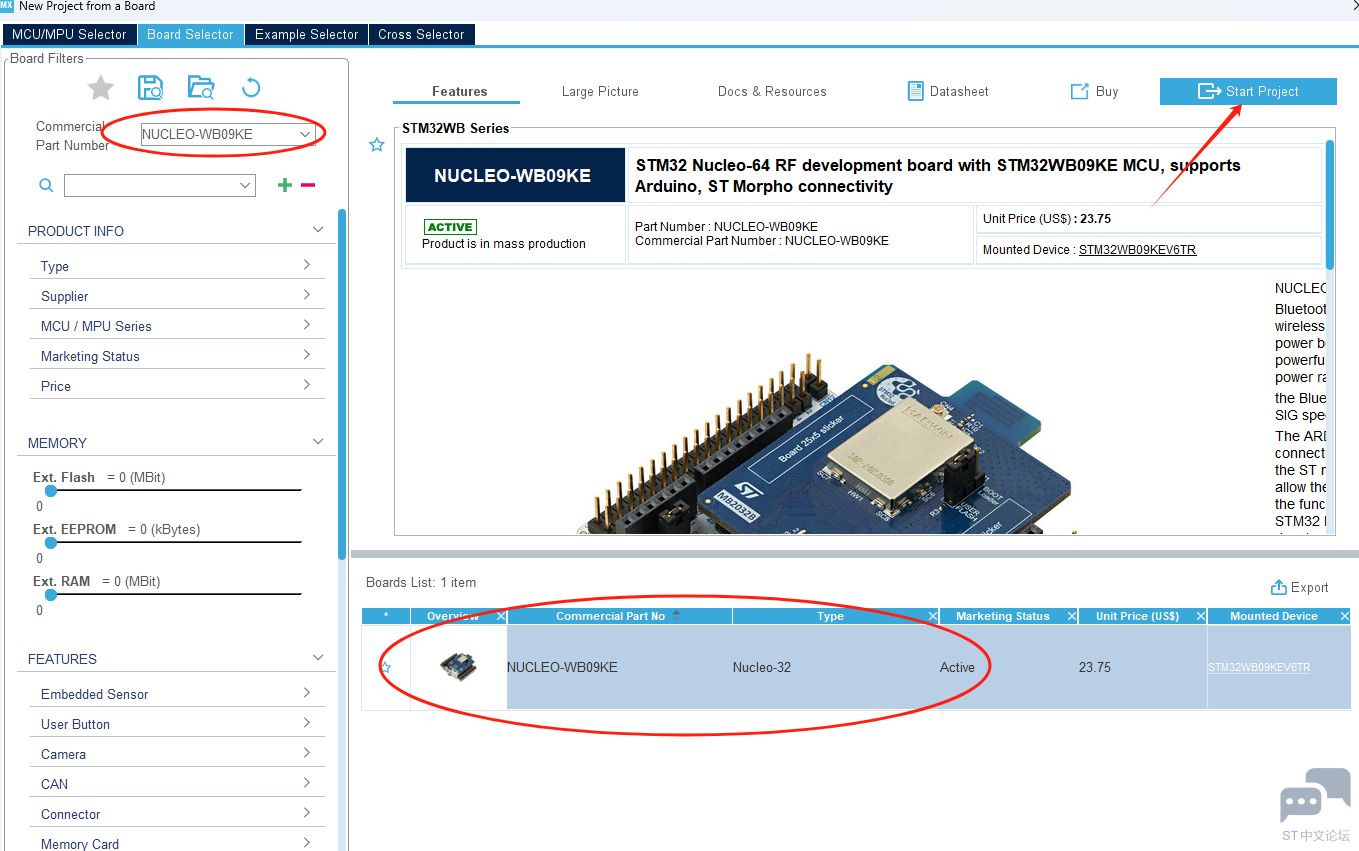

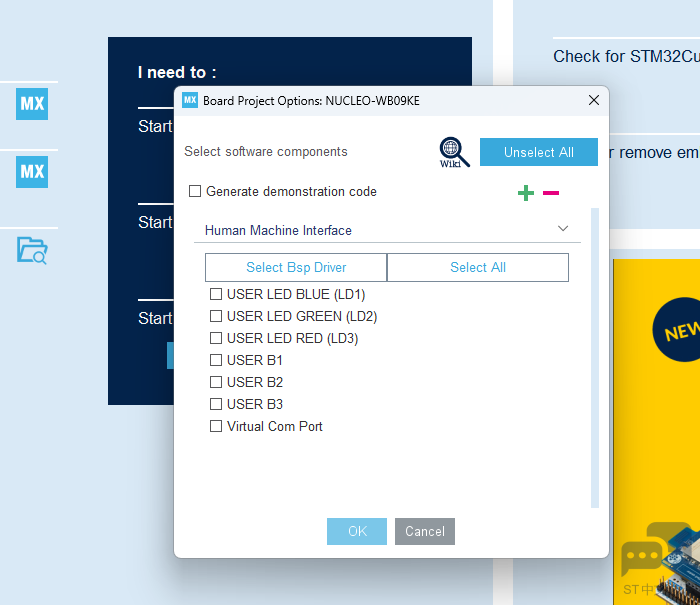

首先在STM32CubeMX选择NUCLEO-WB09KE新建工程。

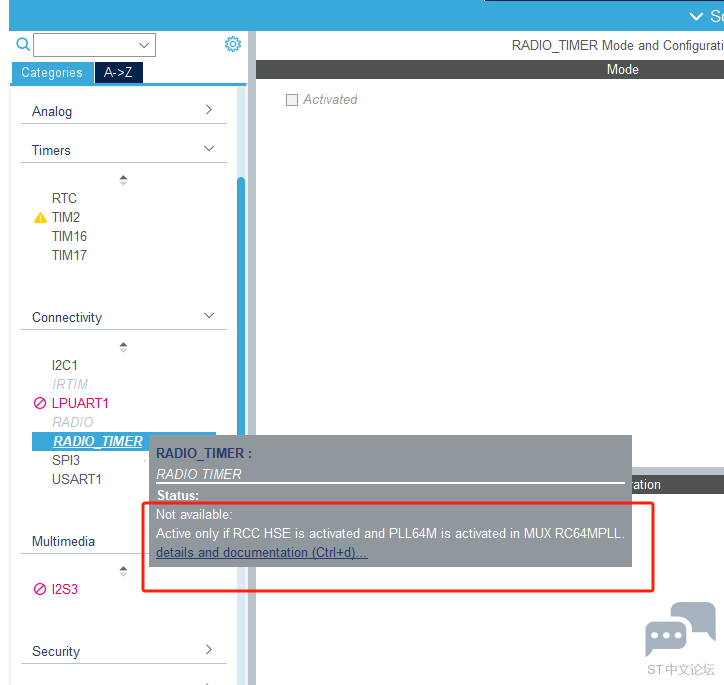

这里要注意想要使用蓝牙功能必须使能外部时钟，否则相关的外设都是灰色无法选择。

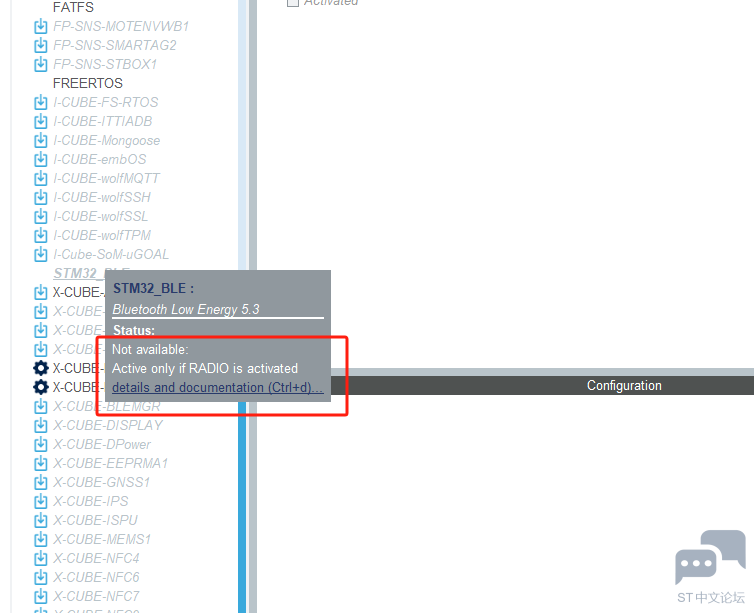

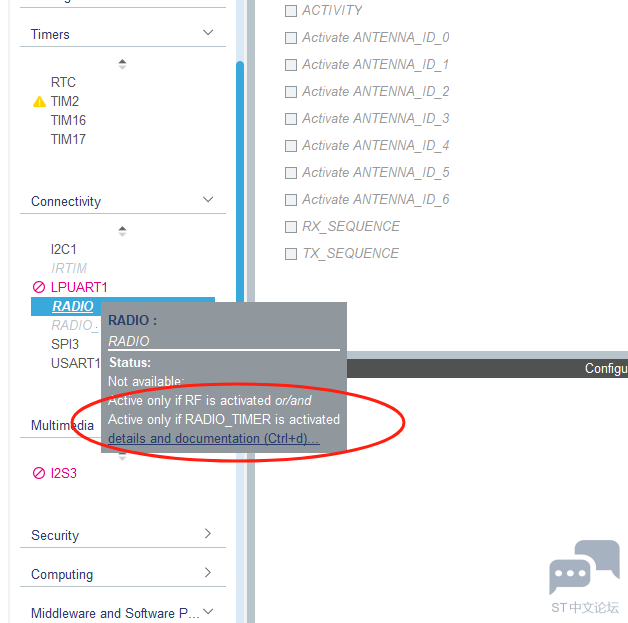

下面有提示，咱们可以按提示来操作。

使能STM32_BLE需要先使能RADIO外设。

使能RADIO需要先使能RF和RADIO_TIMER.

使能RF和RADIO_TIMER需要HSE外部时钟。

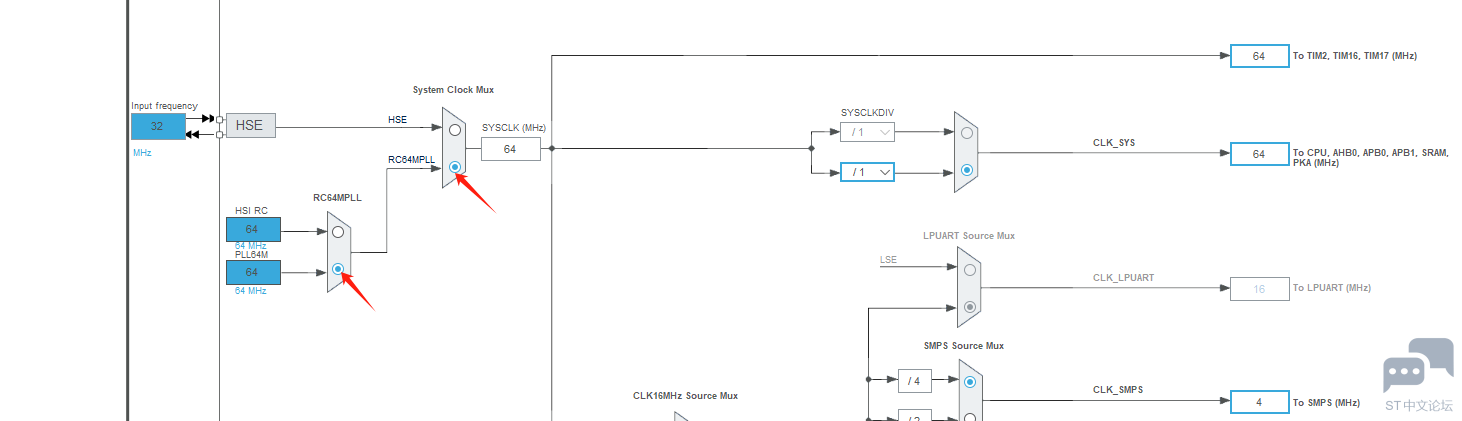

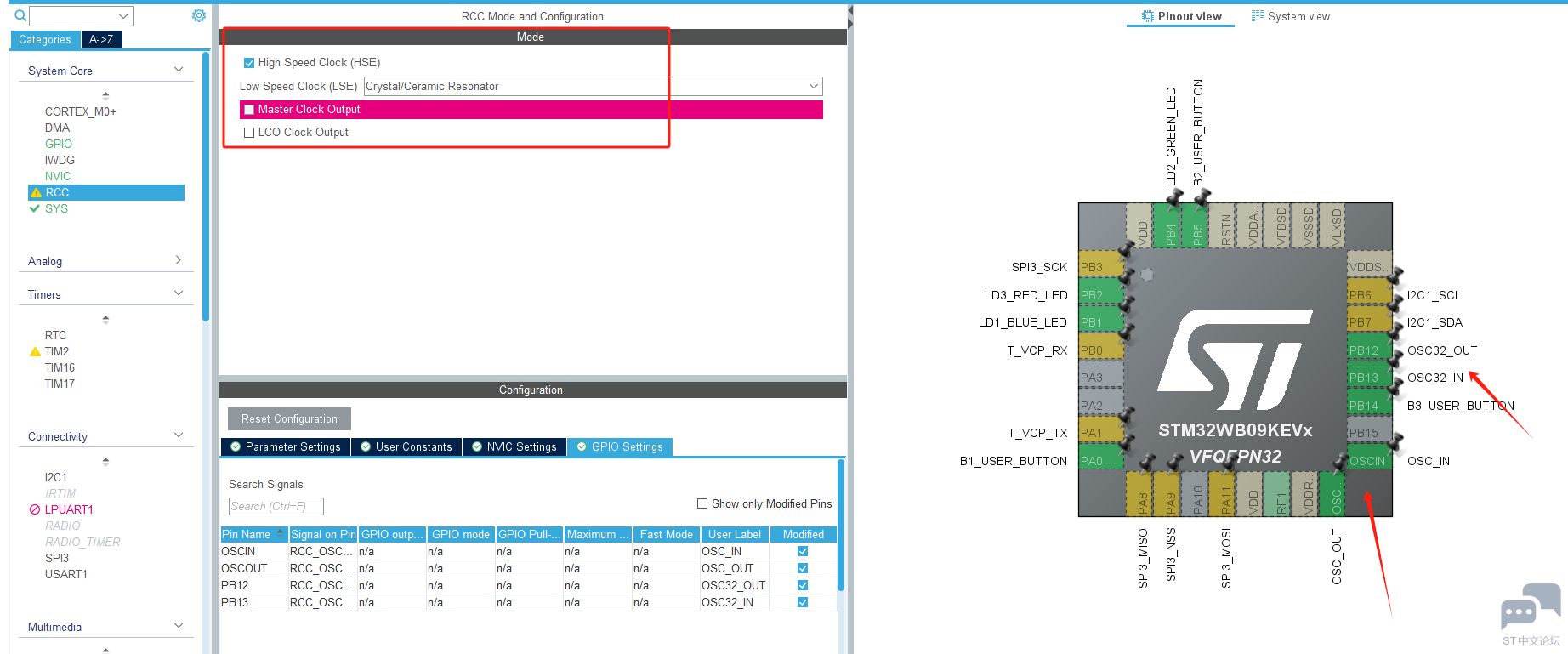

下面我们先使能外部时钟。

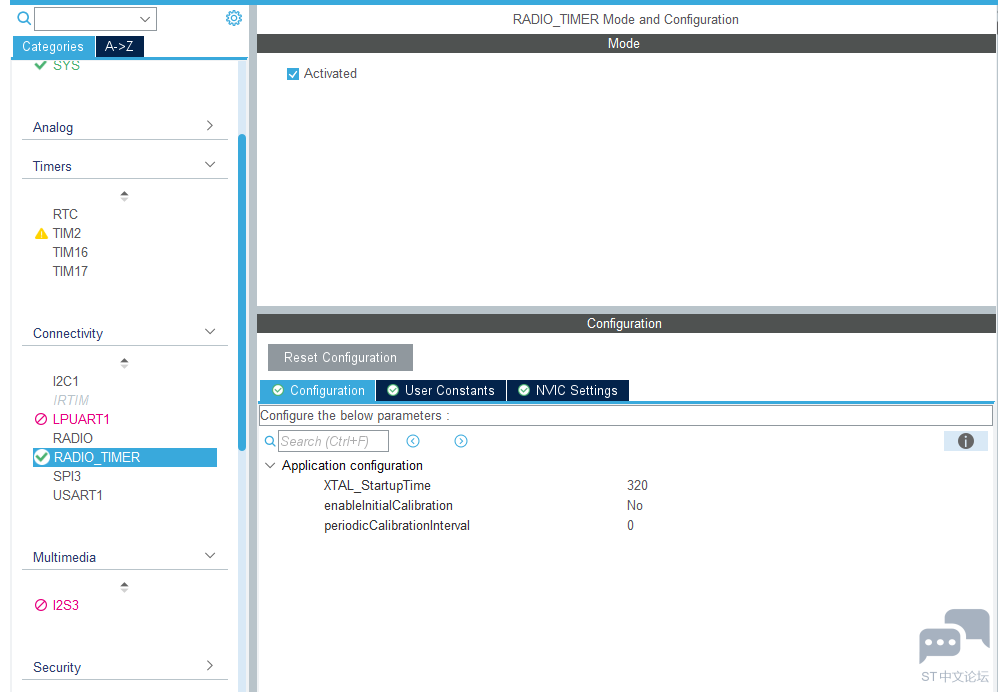

使能之后就会发现之前灰色的外设可以选择设置了。先使能RADIO_TIMER.

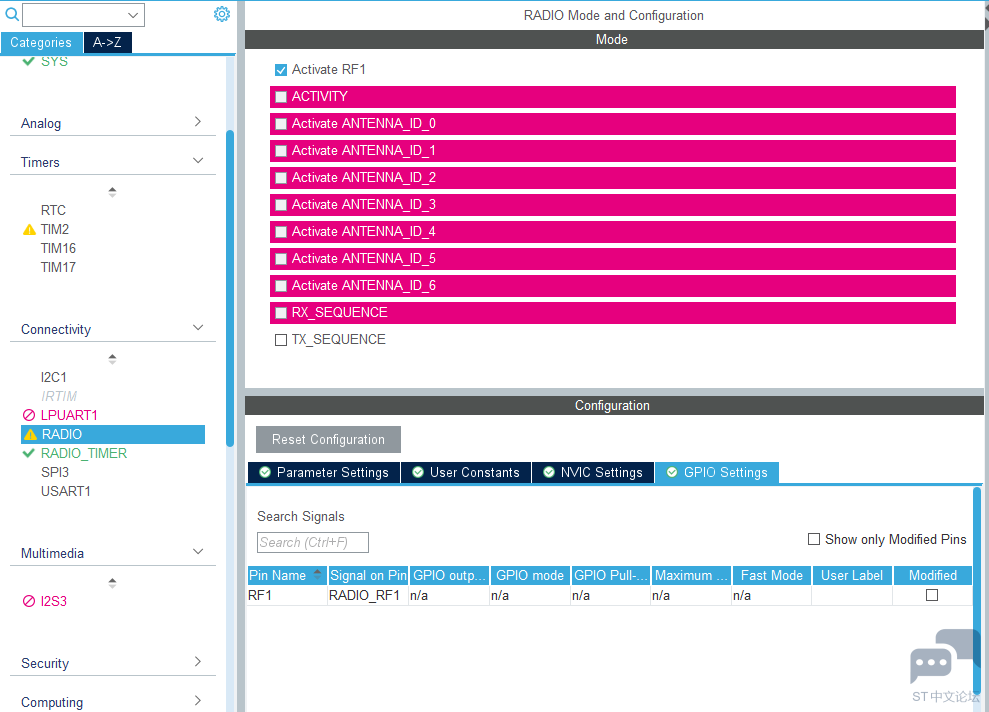

接着使能RADIO外设。

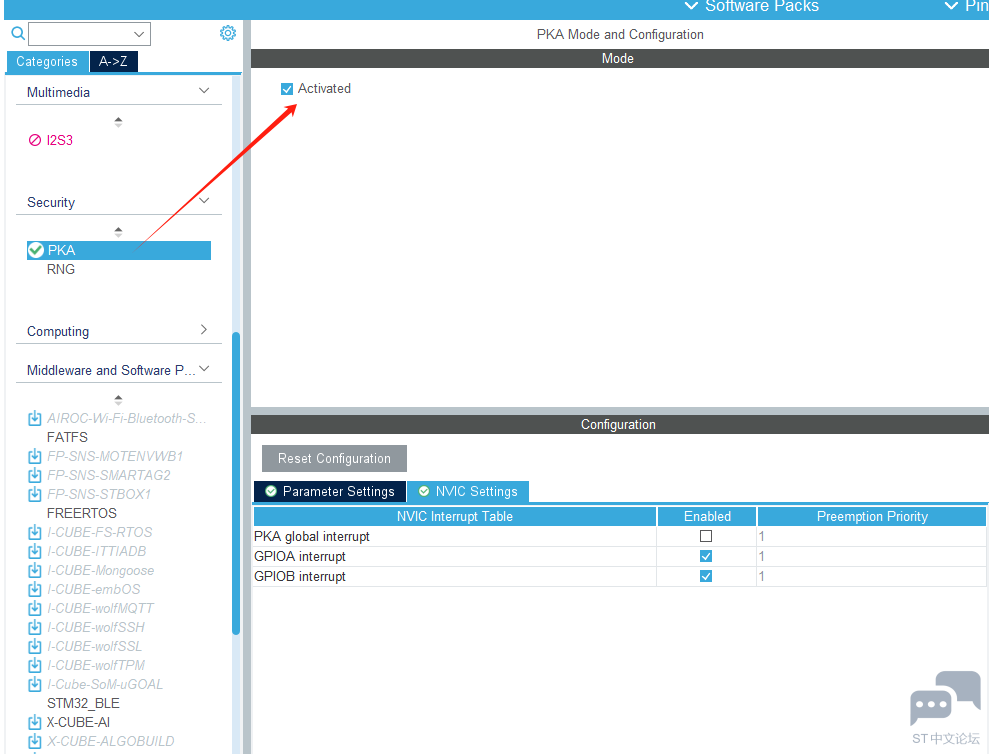

还要使能PKA外设。

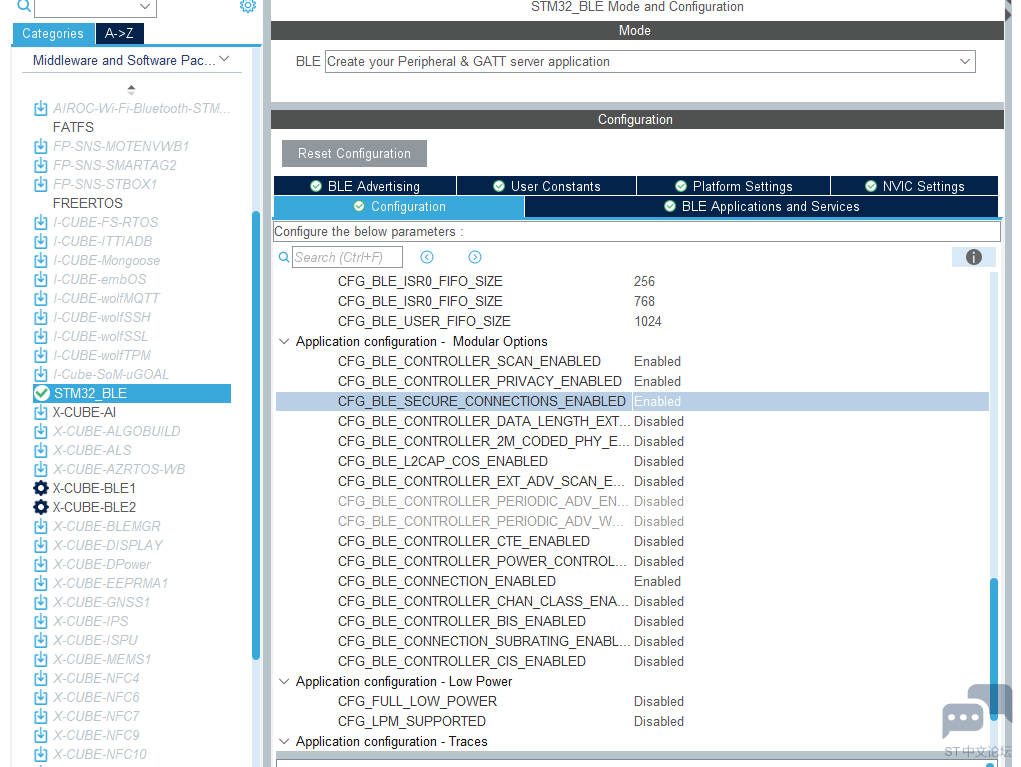

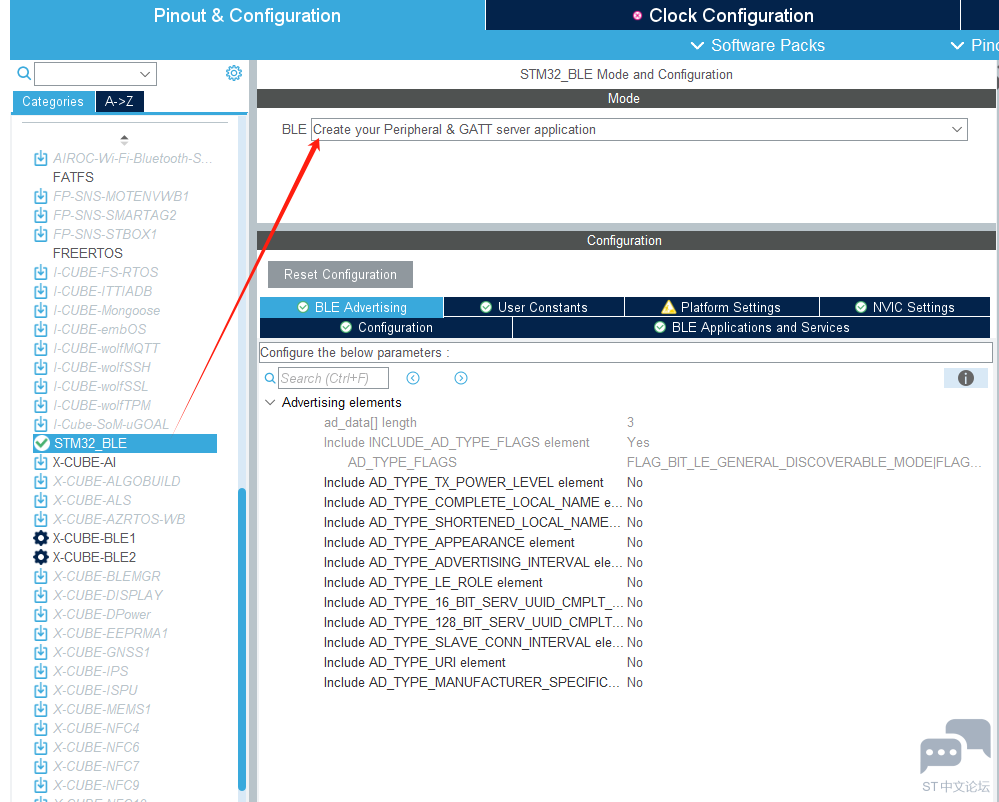

再就是STM32_BLE库设置。

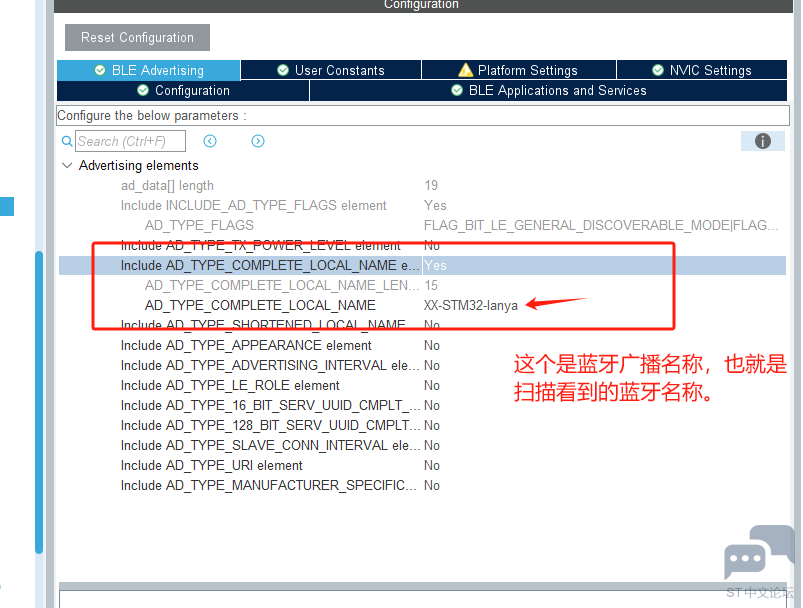

蓝牙部分也是初次接触，慢慢摸索。下面是蓝牙广播设置参数。这里只使能了蓝牙广播名称。

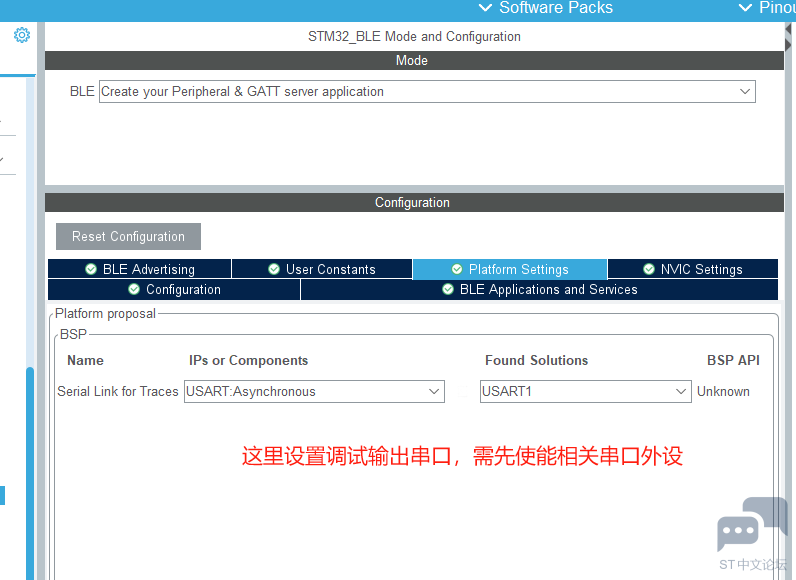

下面设置串口调试接口。

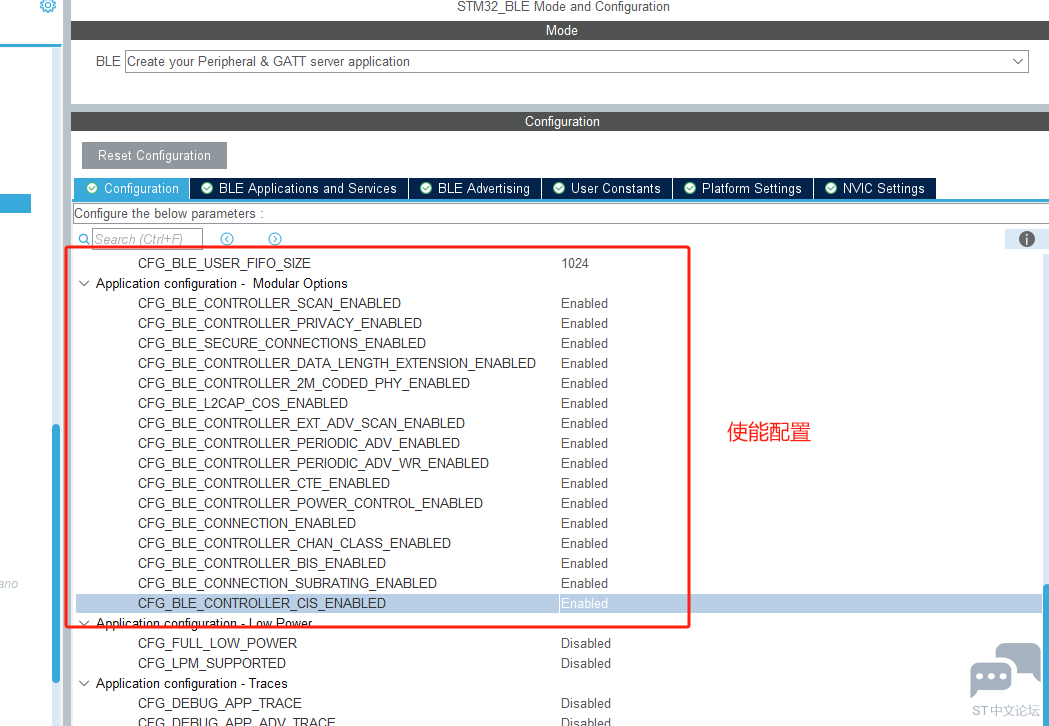

使能蓝牙配置功能

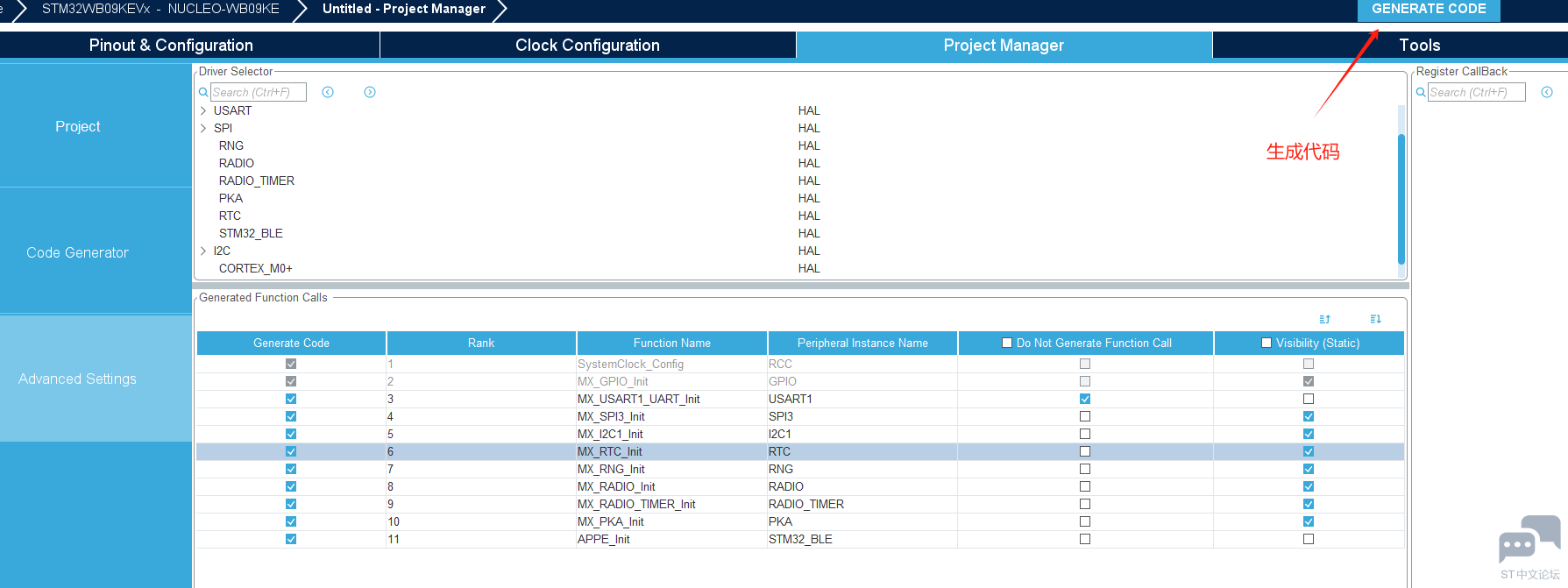

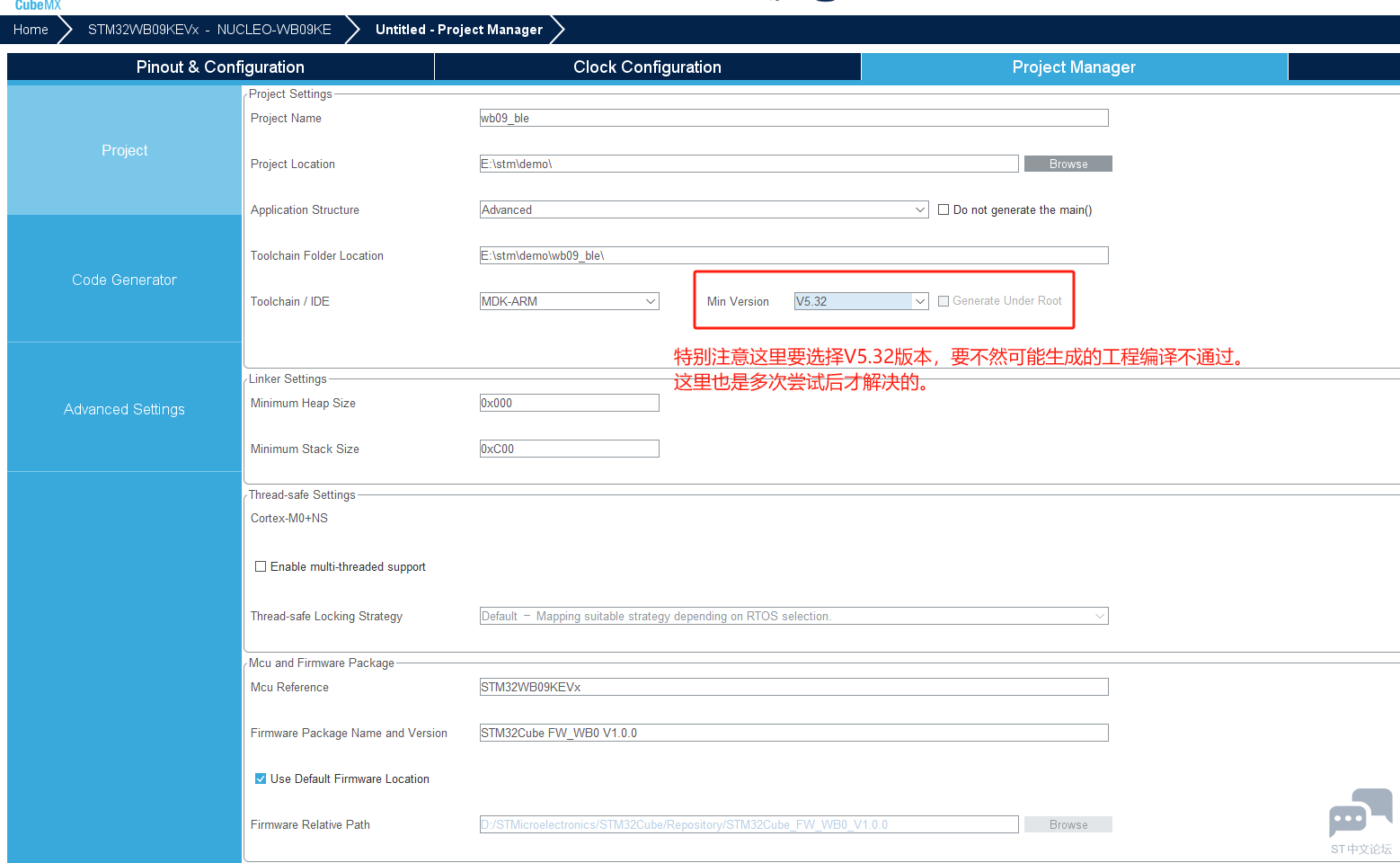

接着初始化一些其他外设，然后就是工程代码生成设置。

设置完成后生成KEIL工程代码。

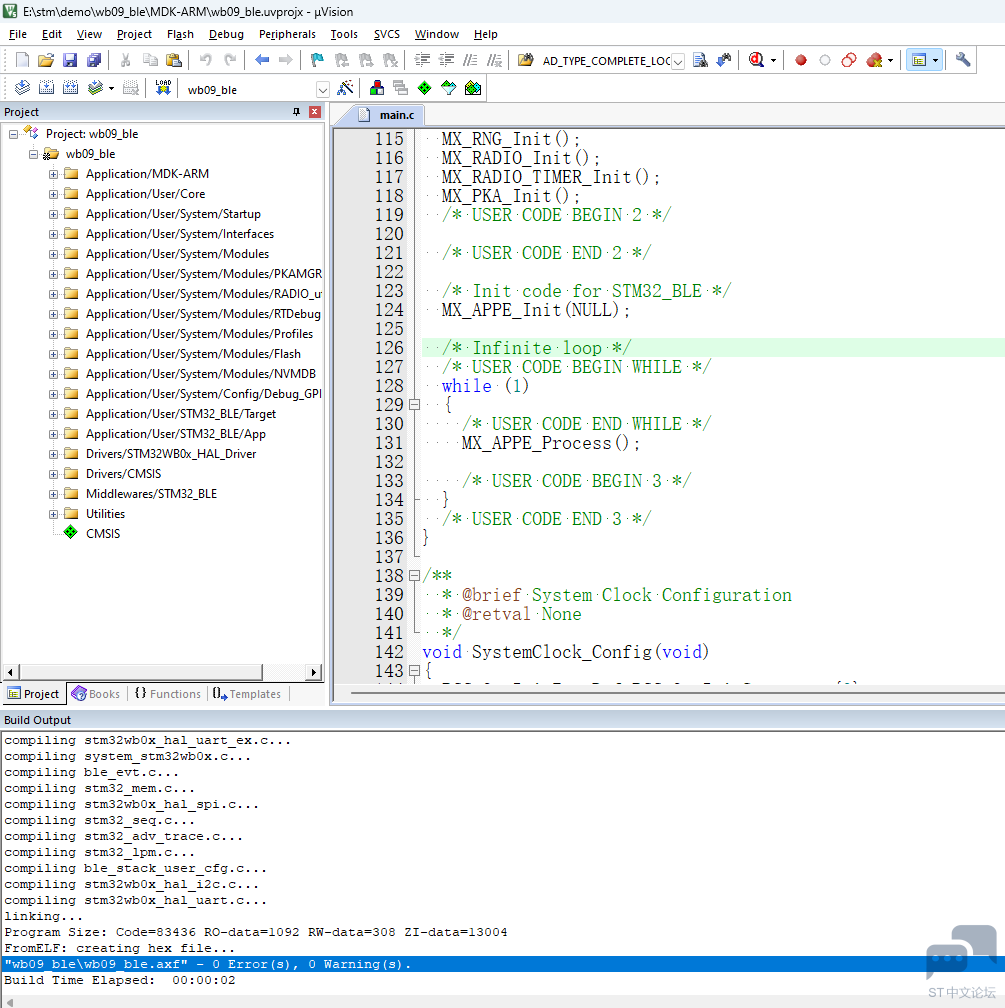

生成的工程直接编译通过。

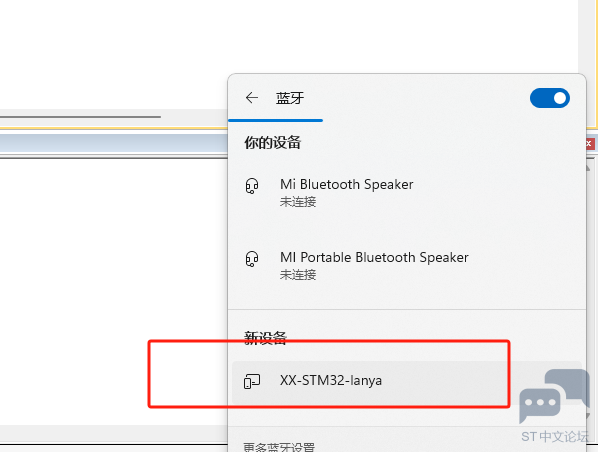

先烧写到开发板上试试。复位重启开发板就可以发现蓝牙名称了。

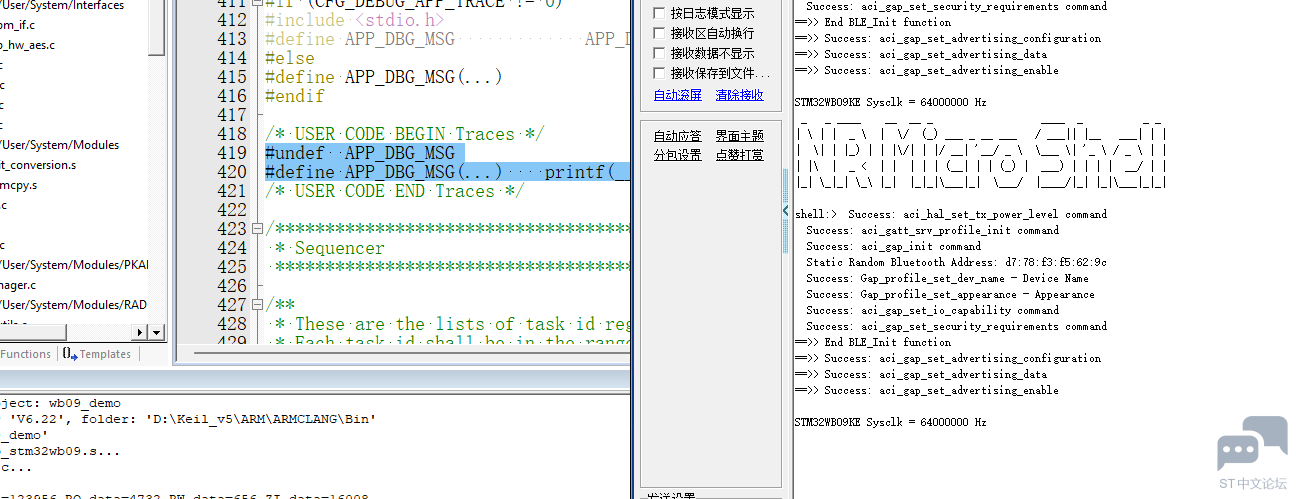

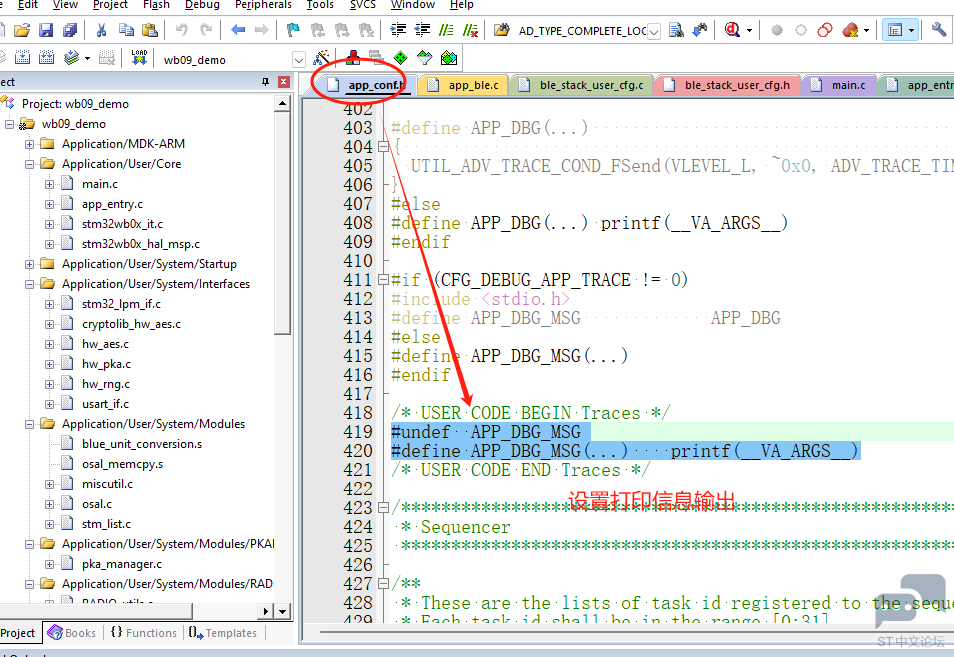

通过设置打印串口输出。可以从串口看到打印信息。

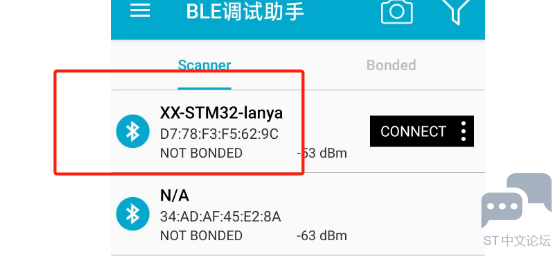

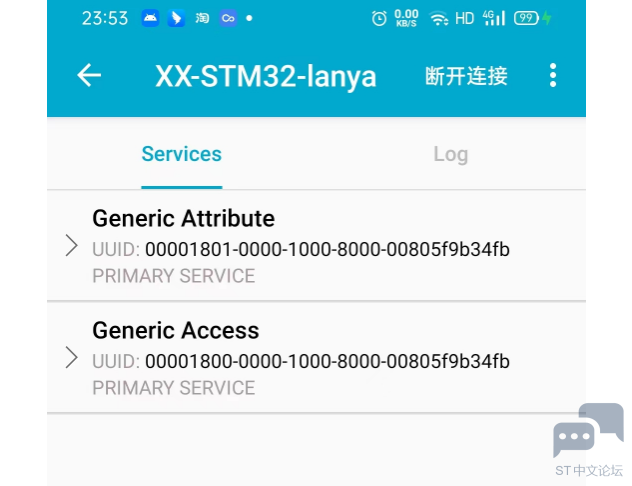

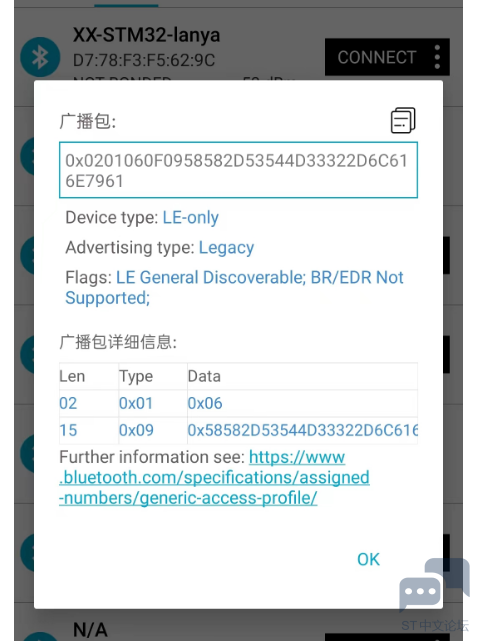

通过手机蓝牙软件查看开发板。

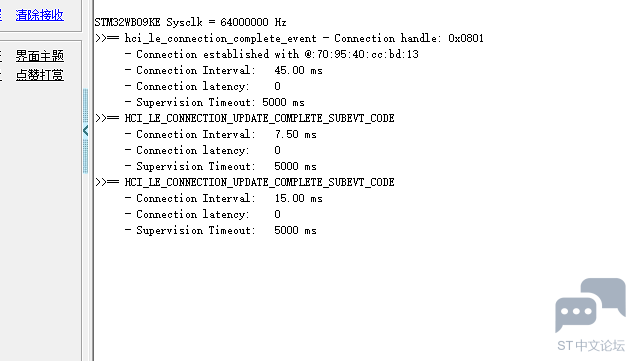

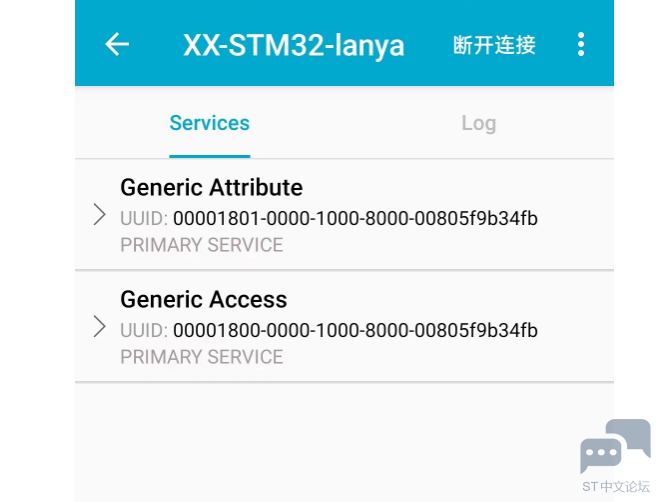

摸索了许久，总算可以看到蓝牙连接信息了。下一步再继续学**蓝牙协议栈相关信息。

代码工程：

wb09_demo.zip (5.23 MB, 下载次数: 9)
