【STM32H7S78-DK评测】-4 LTDC&DMA2D 基本测试

[复制链接]

KEY1 发布时间：2024-9-9 01:32

技术帖
文章封面:
文章简介:	LTDC 与 DMA2D 的各项基本测试

LTDC 与 DMA2D 的基本测试

之前先看了ST官方的Demo，直接跑起来测试没问题，但是应用遇到些问题，于是我又找了正点原子的例程，

本来想着从正点原子的例程中获得一些有价值的参考代码，结果太失望

我得吐槽一下，正点原子的代码例子有自己独特的风格，给外设做了驱动，但是很多代码是基于寄存器和自定义的结构体操作，很少使用CubeMX生成，在实际工程使用会很麻烦

我个人建议使用CubeMX 生成代码，工程结构依照CubeMX生成的代码结构，

在开发期间会更方便，虽然CubeMX生成的代码结构也不是统一的，也是有好几种。

先在CUbeMX 中对LTDC和DMA2D进行基本配置，

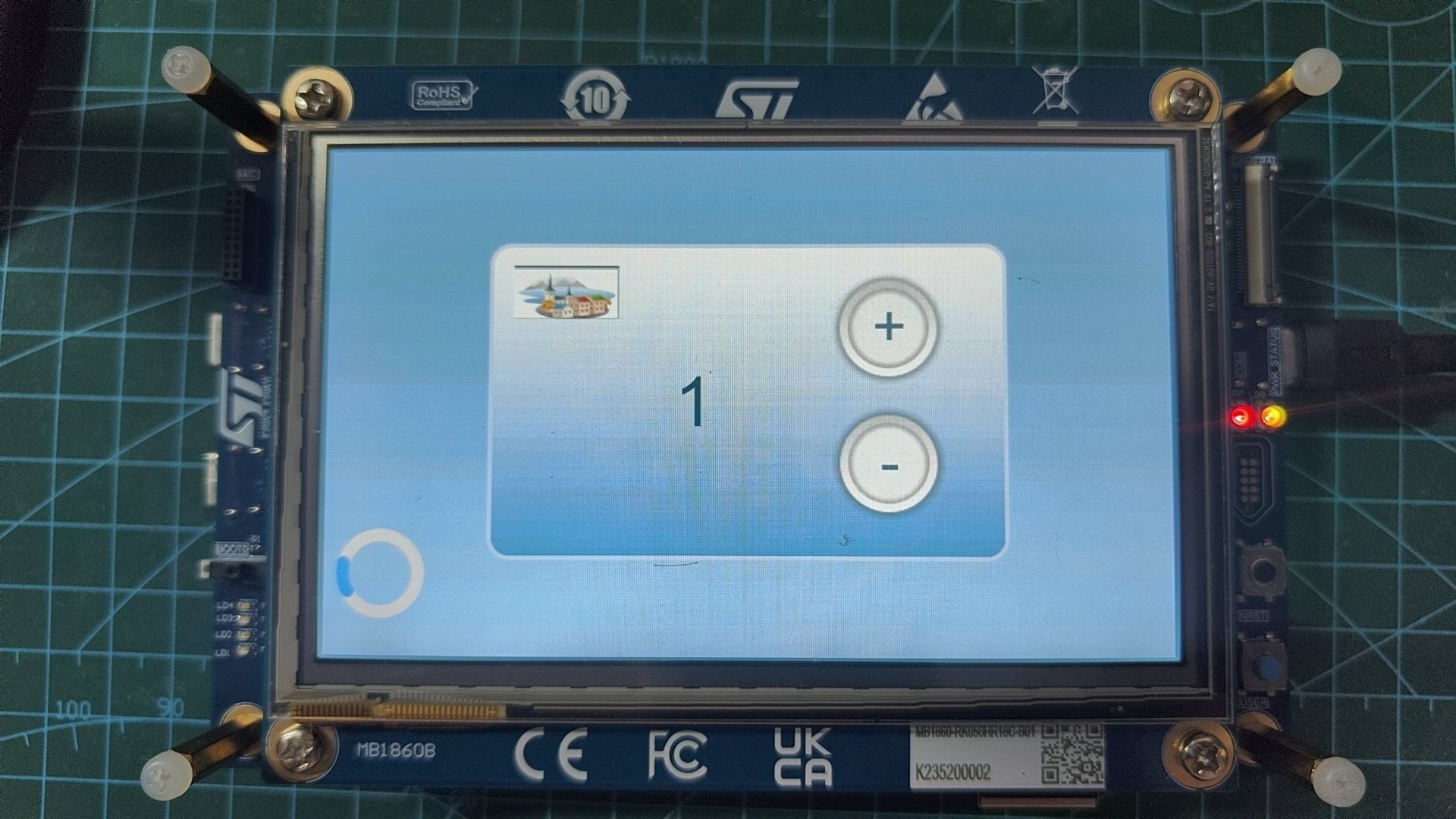

然后在程序中按 user 键，程序将分别以不同的方式显示不同的图片

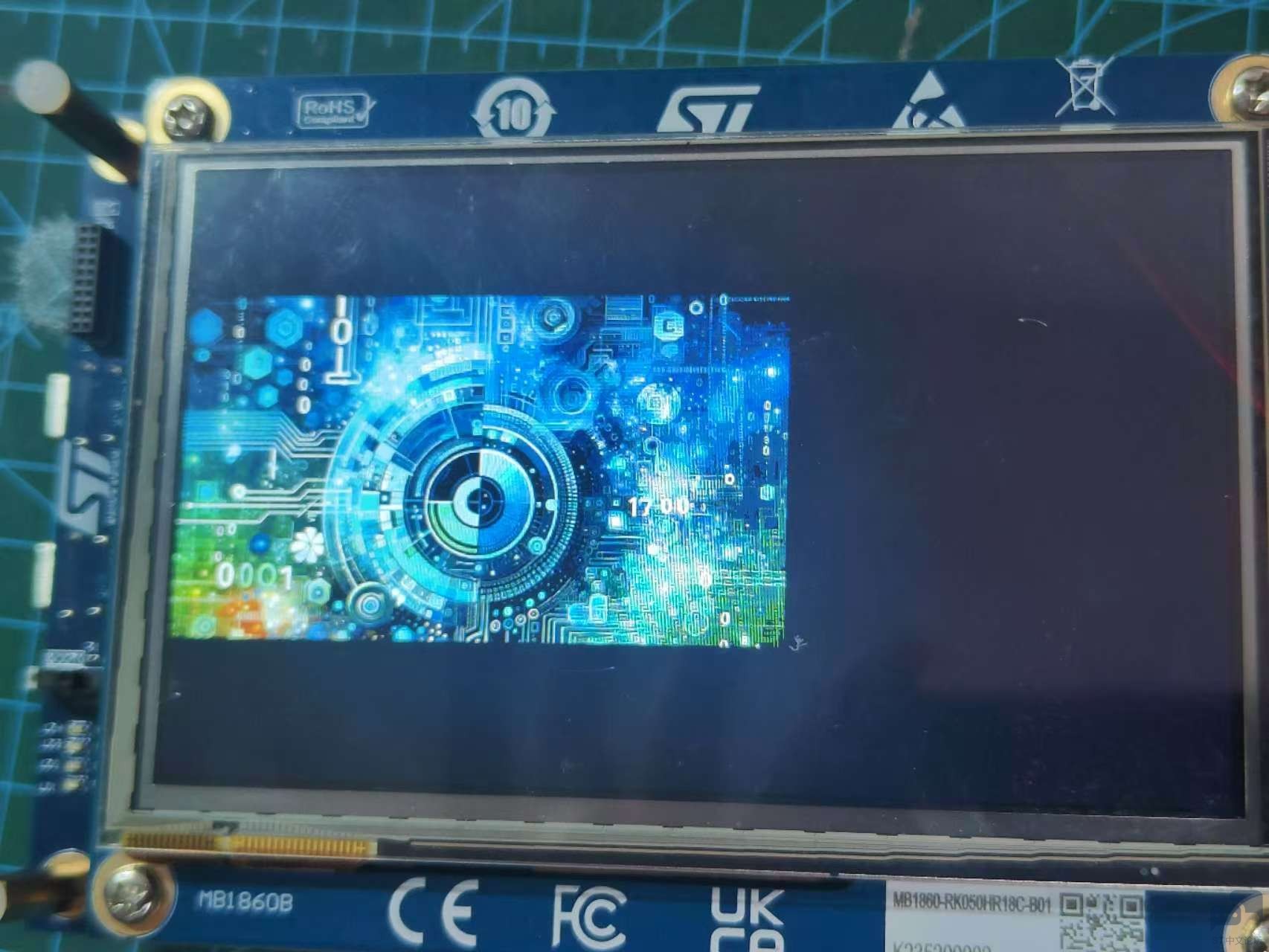

1 直接使用LTDC 输出FLash中的图片1（480*272），不占用缓存

2 直接使用LTDC 输出FLash中的图片2（489*480），不占用缓存（更改位置）

3 使用DMA2D 显示图片 1 ，使用缓存区将Flash图像加载到显示缓存，

4 直接使用LTDC 输出FLash中的图片1（480*272），不占用缓存

5 使用LTDC 刷新显示缓存并切换显示，然后使用DMA2D 切换显示2个图片

上面这些测试了LTDC 和DMA2D的常用场景。

在测试中主会注意到：

LTDC 刷新屏幕需要如何操作，如果使用中断，会产生哪些中断？

DMA2D刷新屏幕时如何操作，会产生哪些中断？

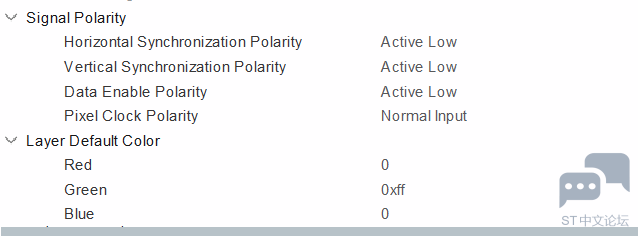

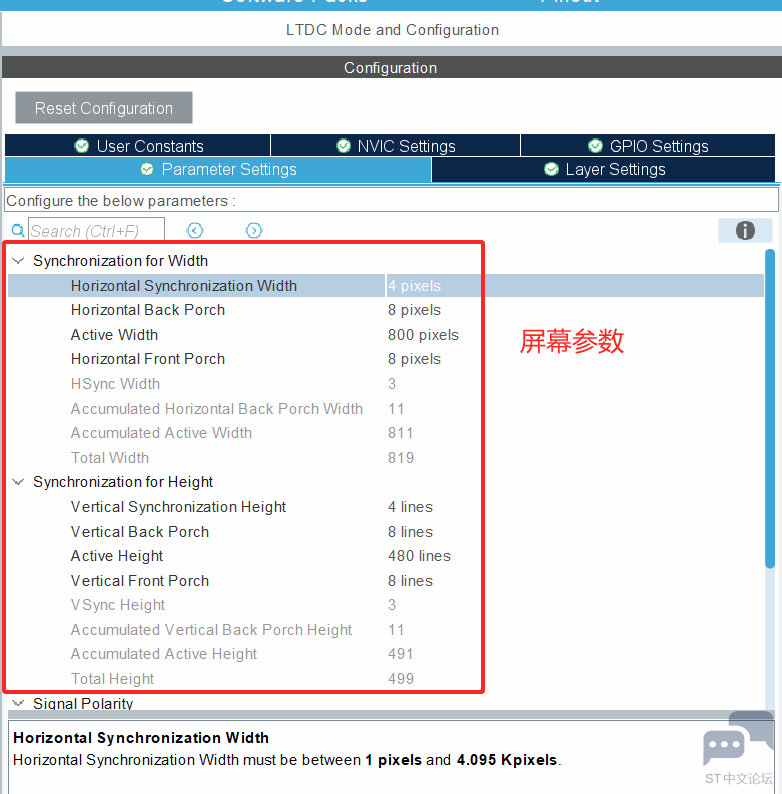

CubeMX配置（在代码中还需要随时调整）：

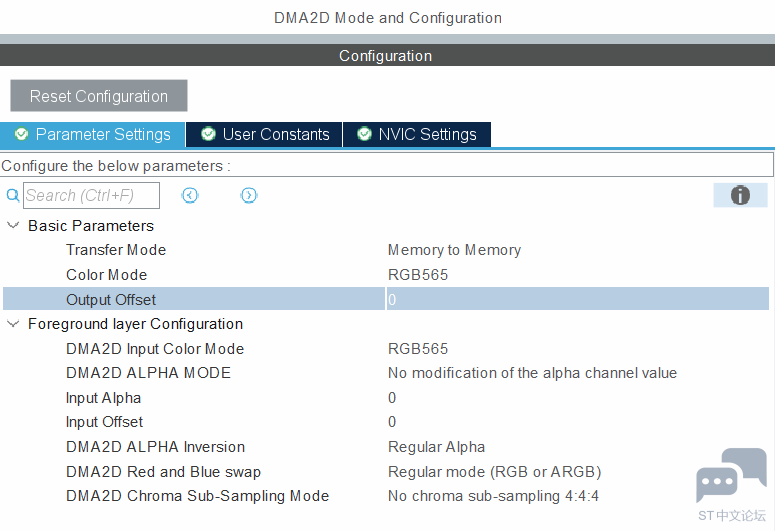

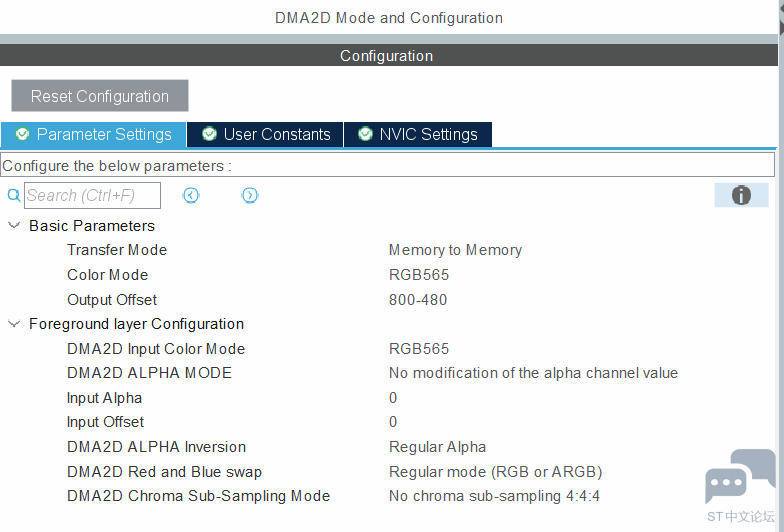

DMA2D参考配置


LTDC参考代码：

     WindowSize_x =480;     // 设置显示窗体大小， 小于等于屏幕像素
     WindowSize_y = 272;    // 设置显示窗体大小， 小于等于屏幕像素
     WindowPosition_x=0;    // 设置显示窗体的起始位置X，相对于屏幕像素
     WindowPosition_y=100;  // 设置显示窗体的起始位置y，相对于屏幕像素
     imagPitch=480;

      HAL_LTDC_SetWindowSize_NoReload(&hltdc,WindowSize_x,WindowSize_y,LTDC_LAYER_1);
      HAL_LTDC_SetWindowPosition_NoReload(&hltdc,WindowPosition_x,WindowPosition_y,LTDC_LAYER_1);
      HAL_LTDC_SetPitch_NoReload(&hltdc,imagPitch,LTDC_LAYER_1);
      HAL_LTDC_SetAddress(&hltdc, (uint32_t)&gImage_test,LTDC_LAYER_1);
      HAL_LTDC_Reload( &hltdc,LTDC_RELOAD_VERTICAL_BLANKING);

DMA2D参考代码：


  /* Set LTDC layer1 source address */
  HAL_LTDC_SetAddress(&hltdc, (uint32_t)(&aBufferResult), LTDC_LAYER_1);

  /*## DMA2D Callbacks Configuration ######################################*/
  hdma2d.XferCpltCallback  = TransferComplete;
  hdma2d.XferErrorCallback = TransferError;

  /*## Start DMA2D transfer ###############################################*/
  hal_status = HAL_DMA2D_Start_IT(&hdma2d,
                        0xF0FF, /* Color value in Register to Memory DMA2D mode */
                        (uint32_t)&aBufferResult,  /* DMA2D output buffer */
                        LAYER_SIZE_X, /* width of buffer in pixels */
                        LAYER_SIZE_Y); /* height of buffer in lines */
  if (hal_status != HAL_OK)
   {
    Error_Handler();
   }

视频链接：

https://www.bilibili.com/video/BV1AepzeYEYz?share_source=copy_web
