上次已经发现了TouchGFX能够直接生成工程，且基础配置无需改动，那就摸索下如何把UI和硬件控制联系起来。

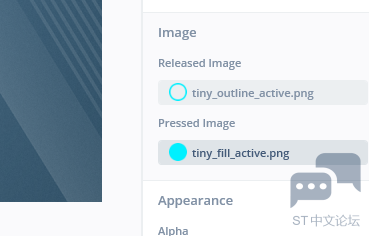

        首先屏幕上按键按下和抬起要有区别，选择不同的图标就能够实现，暂时使用自带图标资源。

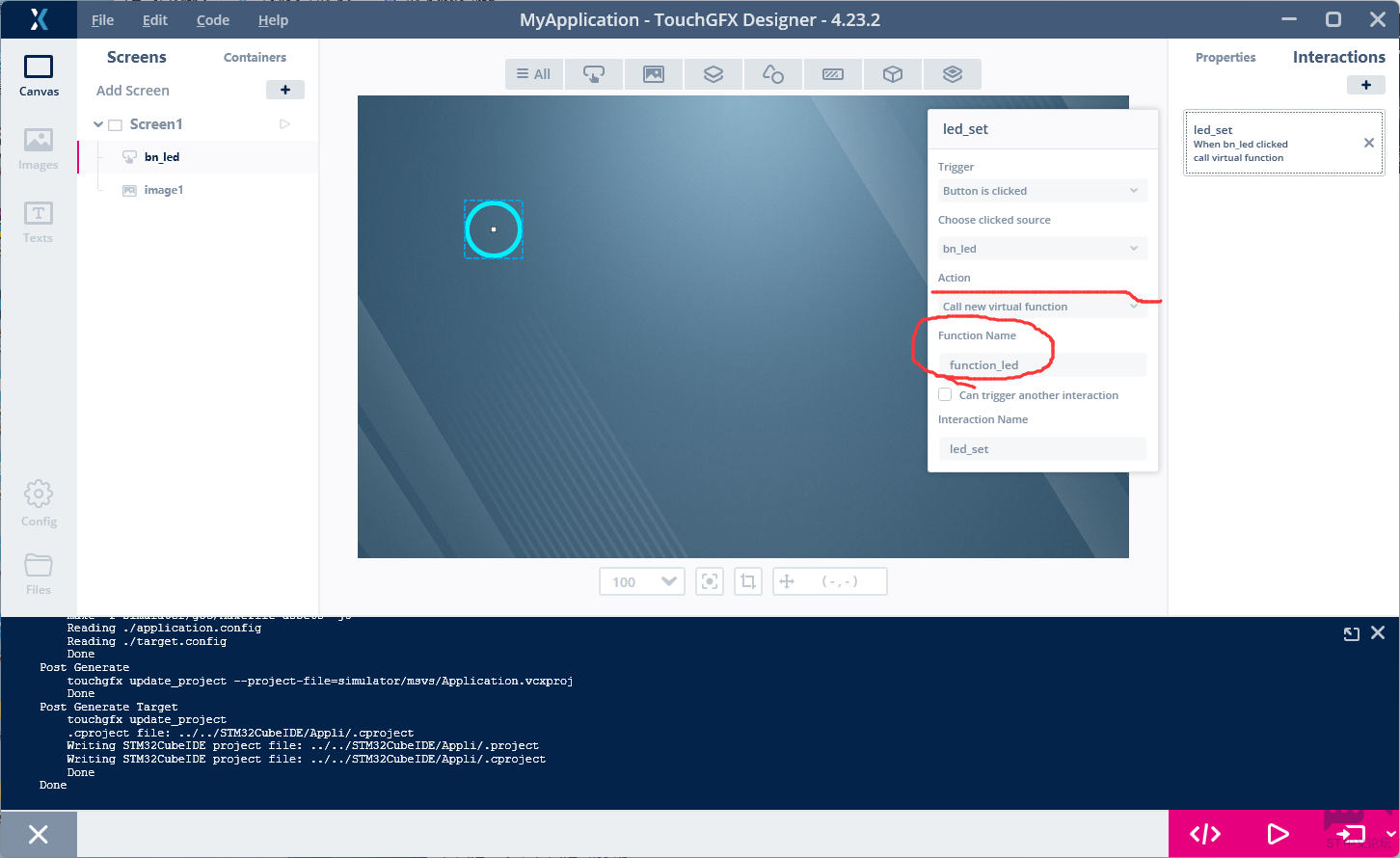

        然后要给按键创建事件响应，在这里叫interaction。如下图，这里最好把名字改一下，方便自己在代码里一眼找出来。

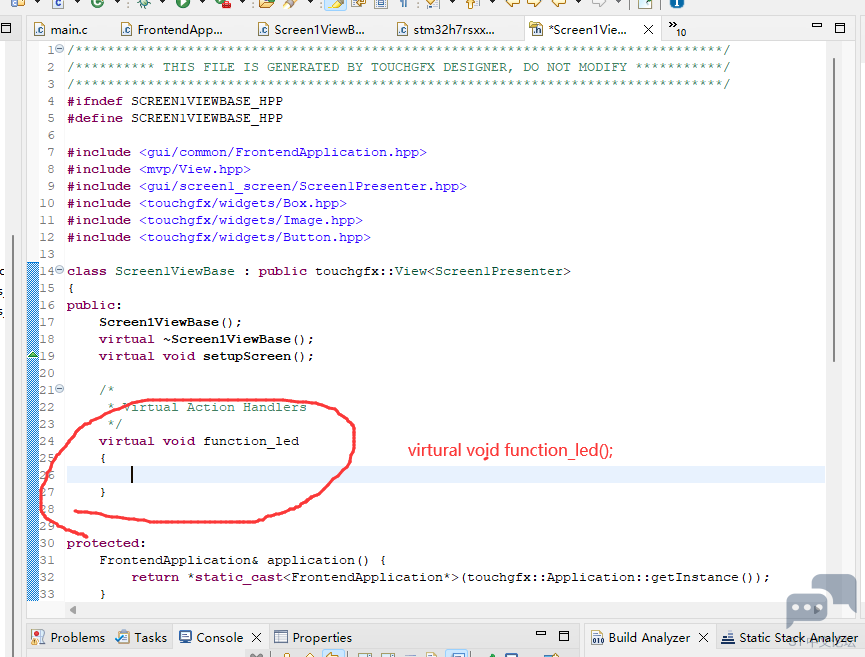

        做完这些，就把界面上的工作搞完了，接下来生成新的工程，从程序里做功课。记得自己主界面的名字，因为下面我发现自己不好找了。比如默认是Screen1, 那在程序里的父窗口类就是ScreenViewBase，这个cpp文件在generate目录下，同时在软件界面勾选了要执行虚函数，且给命名为function_led。那么此时在cubeIDE里就能看到具体所在了，在头文件中是个公有成员函数。

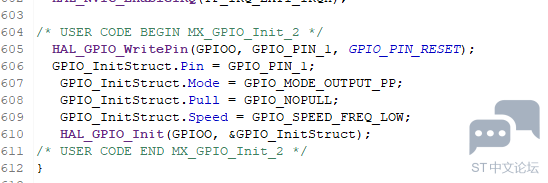

        文件本身有写保护，需要先修改属性，然后改成定义形式，在cpp文件中去实现，保持代码的统一和查阅方便，将该虚函数重写就可以了。由于涉及到控制GPIO，本工程没有对LED灯做配置，所以要先找到LED的管脚并初始化。如LED1就是GPIOO的PIN1。

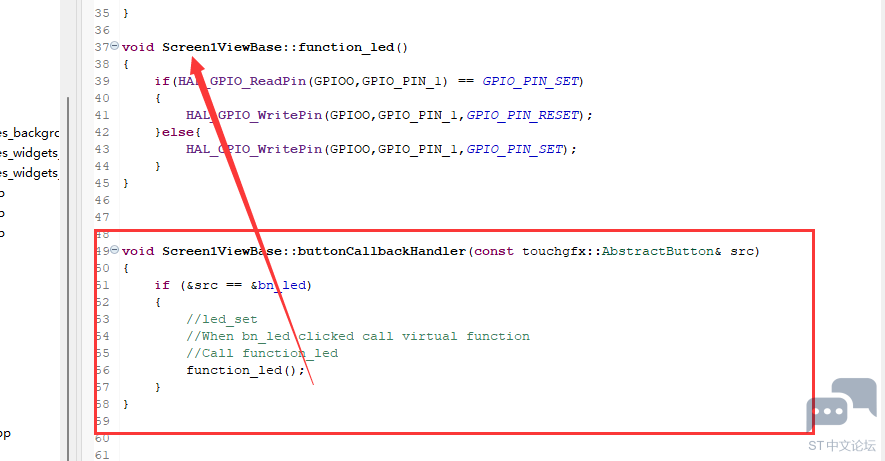

        然后编辑函数内容，读取当前LED引脚电平并反转，就可以实现按钮按下开，再按下关的循环操作了。

      这款屏的分辨率比较好，看着界面干净清晰。TouchGFX倒是和Qt有点相似，继续体验。演示视频如下
