STM32Cube Ecosystem
记得我在ST刚推出CubeMX的时候就尝试过，那时候自动生成的外设初始化代码都会有一些小错误，现在，随着这套系统的迭代升级，Cube生态也越来越完善，并且使用也越来越方便。

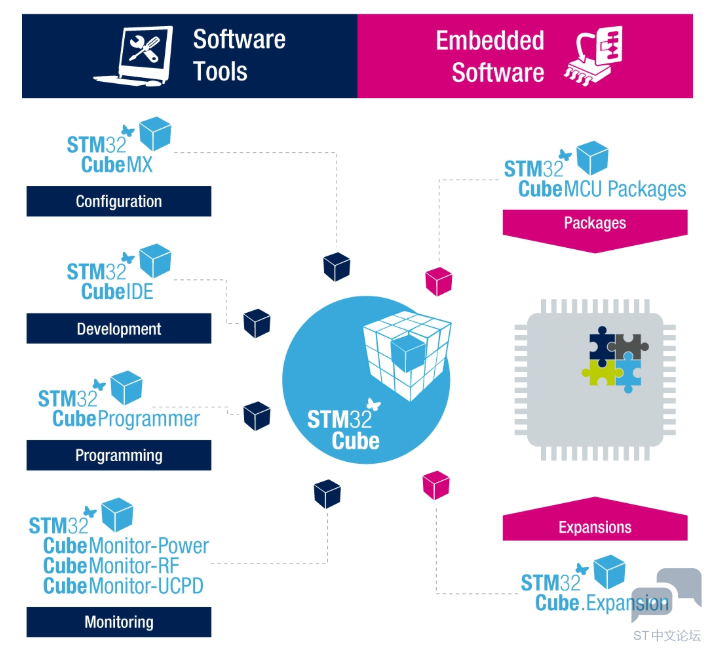

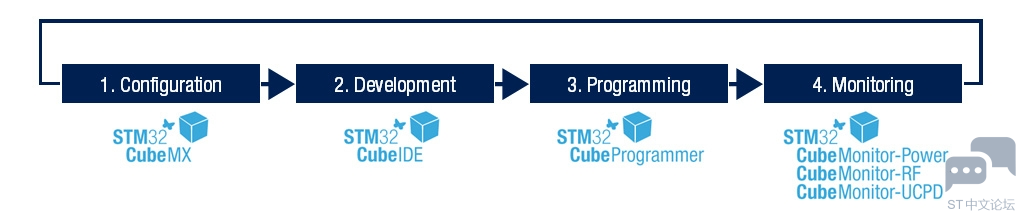

ST推出的STM32Cube Ecosystem提供了免费整套的开发软件工具和嵌入式软件包，其中可以从芯片的外设配置，程序开发，程序下载以及系统监视一系列的功能。如下图所示；

STM32Cube Ecosystem

STM32 CubeMX 几乎STM32的设备都可以使用这个工具初始化配置代码，这个是基于Java开发的图形化界面配置软件，可以为Cortex-M自动生成需要配置的C代码，还可以为支持Linux系统的Cortex-A内核生成设备树。
STM32 CubeIDE  这是一款ST推出的免费的集成开发环境，基于Eclipse和GNU C/C++ 等开源工具链，可以编译调试代码，并且官方也将STM32 CubeMX集成到IDE中，这样整个软件的配置和开发变得浑然一体，便捷非常。
STM32CubeProgrammer 软件编程工具，支持（JTAG，SWD，UART，USB DFU，I2C，SPI，CAN）等方式对设备和外部存储器进行读写。
STM32CubeMonitor 系列工具。强大的监视工具可帮助开发人员实时微调其应用程序的行为和性能，这个目前还没有尝试，暂且先相信官方的自夸吧。
所以使用以上的ST Cube全家桶进行STM32的软件开发，还是有不少坑要在实践过程中慢慢爬，整体的一个流程基本如下；

开发流程

第一步：使用 CubeMX初始化相应的芯片外设功能等等；
第二步：使用CubeIDE进行代码编辑调试等操作，当然，如果你喜欢也可以使用IAR，Keil，或者VSCode，这个完全出自个人喜好和习惯，但是据说CubeIDE里集成了CubeMX，这个难道不香吗? 加上如果想使用 gcc编译器，那也省去了很多配置的麻烦；
第三步：使用CubeProgrammer进行程序烧录，主要是支持的协议多啊，还可以吧，感觉是吹的挺厉害的；
第四步：以后可能会出更多的功能插件，目前感觉不是十分必要。

CubeMX
STM32 CubeMX的安装，十分简单，不过下载需要提交邮箱，基本根据系统提示就可以完成，另外，STM32 CubeMX目前自动生成的代码支持官方的HAL库和LL库，像以前笔者常用的标准外设库就已经被ST抛弃了，最新的STM32F7已经不支持标准外设库了。同时，CubeMX初始化生成C代码项目，最终的工程可以符合IAR，Keil MDK和GCC，所以这里相对来说比较方便，不用对着手册撸寄存器了，也不用对着官方标准外设库demo进行移植，真的是哪里不会点哪里。

HAL库的封装相对来说好一点，但是代码读起来相对比较冗杂，通用性和移植性好，符合软件工程的设计思想，那么会牺牲一点效率了。
LL库会再底层一点，这几个的选择还是看个人喜好和团队的需要了。

CubeIDE
在官网下载CubeIDE这个软件并安装，假设你已经成功安装并打开了软件，会看到；图片

CubeIDE已经集成了CubeMX了，新建STM32工程，step by step即可快速开始了。

CubeProg
整体看了一下 STM32 CubeProg 的介绍，其实有点还是可以的，首先这个软件支持多平台如：Windows, Linux, macOS等等，Java 进行开发的有点，这一系列差不多都是用Java开发的，另外可能对st-link的支持比较好，如果使用jlink的话，用个openocd也无妨，但是毕竟是套装，下面简单罗列一下；

支持擦除，读写Flash等等操作；
支持Motorola S19, HEX, ELF 和 二进制格式；
ST-LINK的固件升级；
多平台：Windows, Linux, macOS，其实就看好这一点；

CubeIDE进行开发
使用STM32CubeIDE快速创建STM32的HAL库工程。

STM32CubeIDE Home

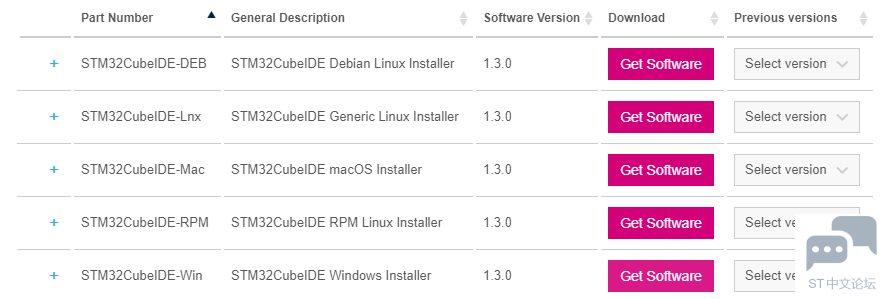

进入到官网的下载界面，选择符合对应的操作系统和对应的版本，下载安装，下载界面如下图所示；

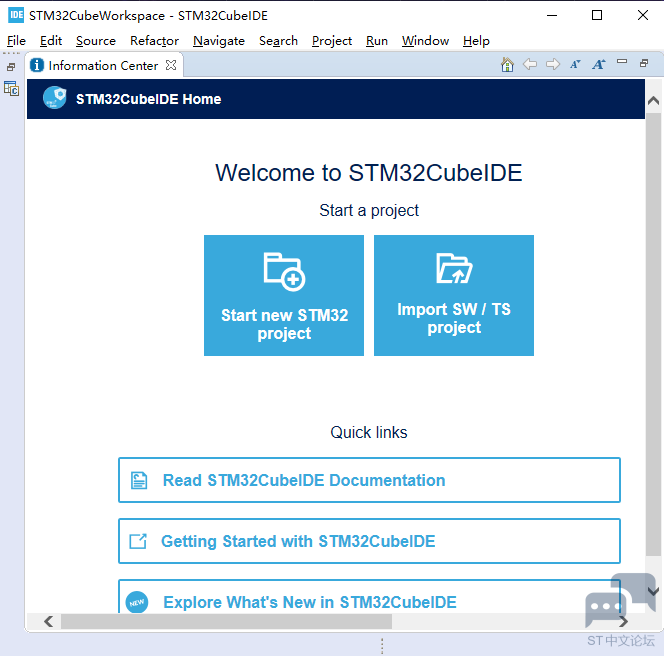

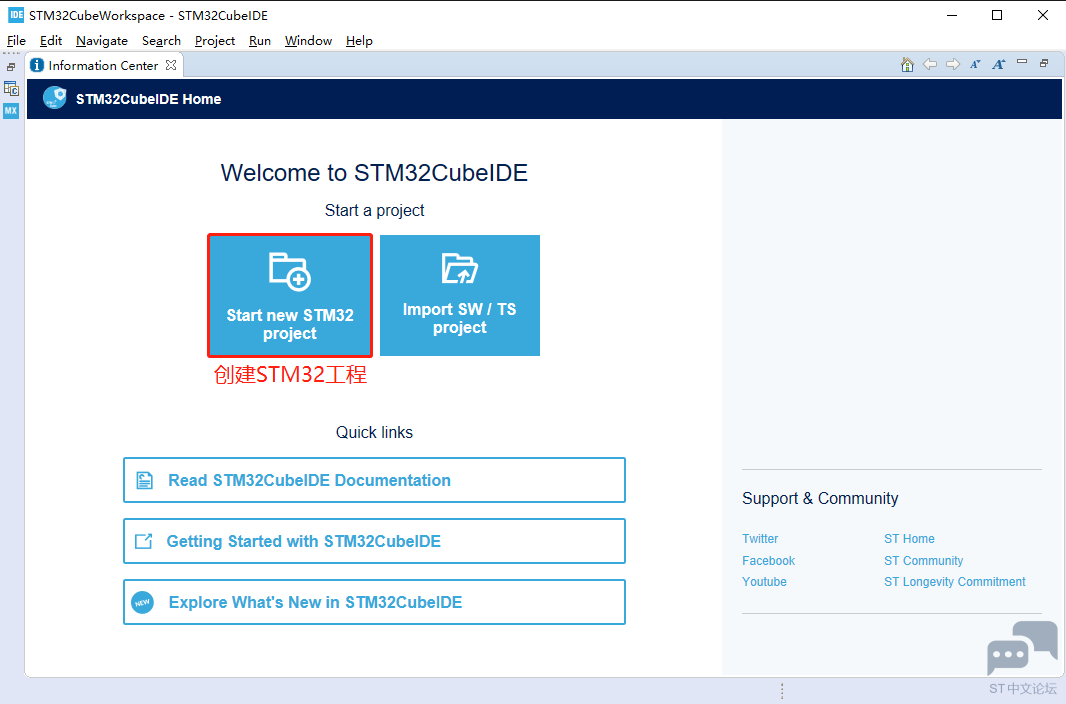

安装完成之后，打开STM32CubeIDE会直接进入主页，这里开始创建STM32工程或者导入工程，如下图所示；



Read STM32CubeIDE Documentation有大量的官方文档；可以快速入门，包括；
安装教程；
用户手册；

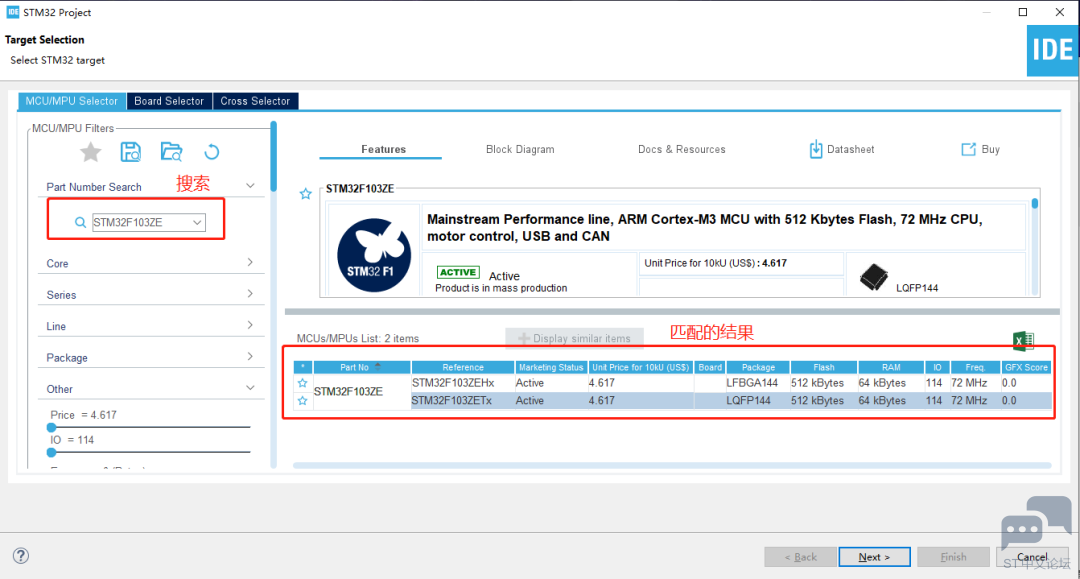

生成工程

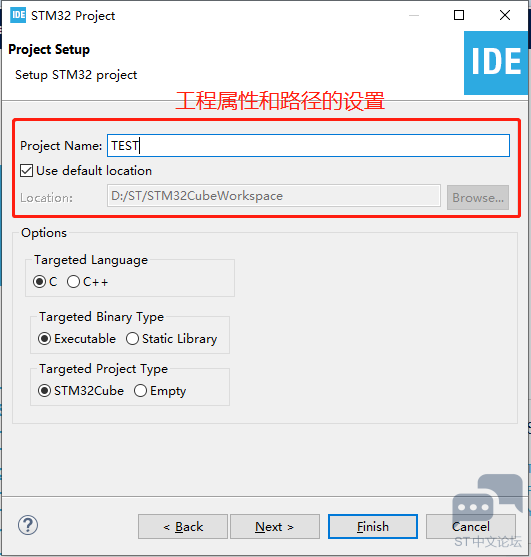

设置工程名称和路径之后就基本完成工程的创建了，具体如下图所示；

创建工程

在此期间可能会联机下载库文件和相应MCU的外设文件，这里要保持网络畅通，并耐心等待；

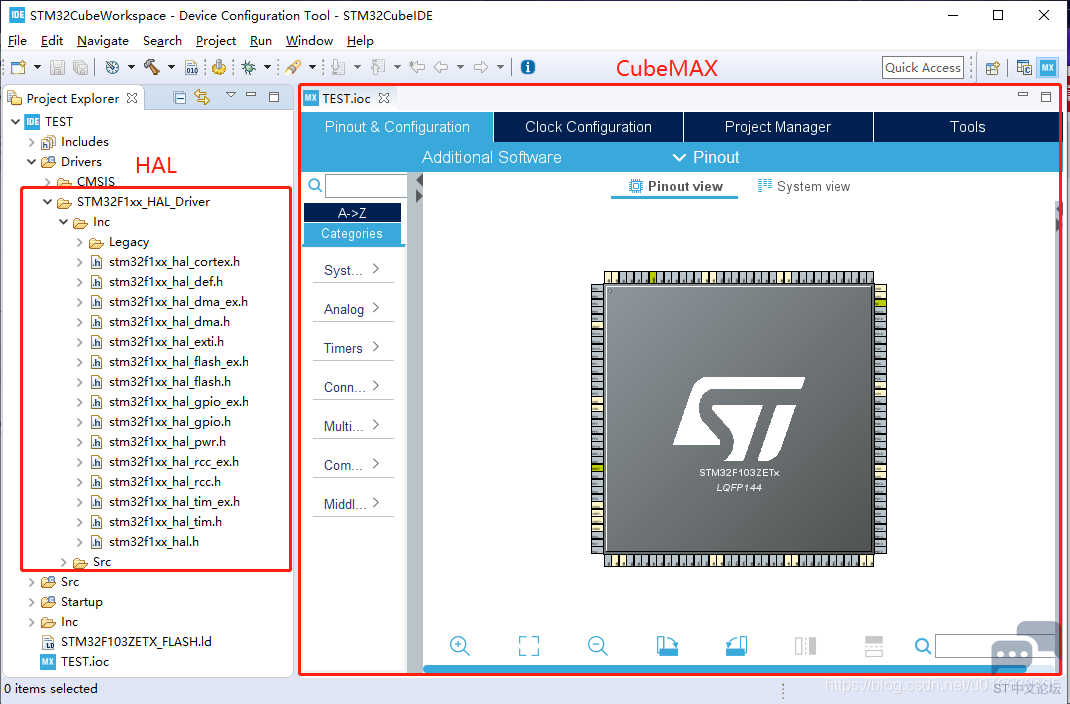

成功创建工程之后，如下图所示；

在这里插入图片描述

可以看到左边是HAL库，右边是CubeMAX的配置界面，至此已经完成了工程的生成了，那么下一步进行进行编译和下载。

另外在文件列表中可以看到TEST.ioc文件，这是CubeMAX的配置文件，相当于一些软件的ini文件，CubeMAX主要通过读写该文件将设备的配置保存和加载的软件中，直接用文本编辑器打开可以看到具体的信息如下所示；

1. #MicroXplorer Configuration settings - do not modify

2. FREERTOS.IPParameters=Tasks01

3. FREERTOS.Tasks01=defaultTask,0,128,StartDefaultTask,Default,NULL

4. File.Version=6

5. KeepUserPlacement=false

6. Mcu.Family=STM32F1

7. Mcu.IP0=FREERTOS

8. Mcu.IP1=NVIC

9. Mcu.IP2=RCC

10. Mcu.IP3=SYS

11. Mcu.IPNb=4

12. Mcu.Name=STM32F103Z(C-D-E)Tx

13. Mcu.Package=LQFP144

14. Mcu.Pin0=VP_FREERTOS_VS_CMSIS_V1

15. Mcu.Pin1=VP_SYS_VS_ND

16. Mcu.Pin2=VP_SYS_VS_Systick

17. Mcu.PinsNb=3

18. Mcu.ThirdPartyNb=0

19. Mcu.UserConstants=

20. Mcu.UserName=STM32F103ZETx

21. MxCube.Version=5.3.0

22. MxDb.Version=DB.5.0.30

23. NVIC.BusFault_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false

24. NVIC.DebugMonitor_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false

25. NVIC.HardFault_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false

26. NVIC.MemoryManagement_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false

27. NVIC.NonMaskableInt_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false

28. NVIC.PendSV_IRQn=true\:15\:0\:false\:false\:false\:true\:false\:false

29. NVIC.PriorityGroup=NVIC_PRIORITYGROUP_4

30. NVIC.SVCall_IRQn=true\:0\:0\:false\:false\:false\:false\:false\:false

31. NVIC.SysTick_IRQn=true\:15\:0\:false\:false\:true\:true\:false\:true

32. NVIC.UsageFault_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false

33. PCC.Checker=false

34. PCC.Line=STM32F103

35. PCC.MCU=STM32F103Z(C-D-E)Tx

36. PCC.PartNumber=STM32F103ZETx

37. PCC.Seq0=0

38. PCC.Series=STM32F1

39. PCC.Temperature=25

40. PCC.Vdd=3.3

41. PinOutPanel.RotationAngle=0

42. ProjectManager.AskForMigrate=true

43. ProjectManager.BackupPrevious=false

44. ProjectManager.CompilerOptimize=6

45. ProjectManager.ComputerToolchain=false

46. ProjectManager.CoupleFile=false

47. ProjectManager.CustomerFirmwarePackage=

48. ProjectManager.DefaultFWLocation=true

49. ProjectManager.DeletePrevious=true

50. ProjectManager.DeviceId=STM32F103ZETx

51. ProjectManager.FirmwarePackage=STM32Cube FW_F1 V1.8.0

52. ProjectManager.FreePins=false

53. ProjectManager.HalAssertFull=false

54. ProjectManager.HeapSize=0x200

55. ProjectManager.KeepUserCode=true

56. ProjectManager.LastFirmware=true

57. ProjectManager.LibraryCopy=1

58. ProjectManager.MainLocation=Src

59. ProjectManager.NoMain=false

60. ProjectManager.PreviousToolchain=

61. ProjectManager.ProjectBuild=false

62. ProjectManager.ProjectFileName=TEST.ioc

63. ProjectManager.ProjectName=TEST

64. ProjectManager.StackSize=0x400

65. ProjectManager.TargetToolchain=STM32CubeIDE

66. ProjectManager.ToolChainLocation=

67. ProjectManager.UnderRoot=true

68. ProjectManager.functionlistsort=1-SystemClock_Config-RCC-false-HAL-false

69. RCC.APB1Freq_Value=8000000

70. RCC.APB2Freq_Value=8000000

71. RCC.FamilyName=M

72. RCC.IPParameters=APB1Freq_Value,APB2Freq_Value,FamilyName,PLLCLKFreq_Value,PLLMCOFreq_Value,TimSysFreq_Value

73. RCC.PLLCLKFreq_Value=8000000

74. RCC.PLLMCOFreq_Value=4000000

75. RCC.TimSysFreq_Value=8000000

76. VP_FREERTOS_VS_CMSIS_V1.Mode=CMSIS_V1

77. VP_FREERTOS_VS_CMSIS_V1.Signal=FREERTOS_VS_CMSIS_V1

78. VP_SYS_VS_ND.Mode=No_Debug

79. VP_SYS_VS_ND.Signal=SYS_VS_ND

80. VP_SYS_VS_Systick.Mode=SysTick

81. VP_SYS_VS_Systick.Signal=SYS_VS_Systick

82. board=custom

83. isbadioc=false

复制代码

这个不用太关心，因为可以通过图形化界面去配置，软件会自动修改这个配置文件的。

程序下载

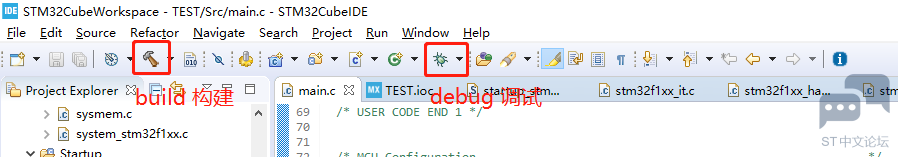

可以在工具栏直接点击锤子

build

快速进行构建，最终会自动生成elf的文件，也就是仿真器可以烧录的文件；然后可以在窗口直接查看Build的信息，包括报错等等，具体如下；

1. 12:52:59 **** Incremental Build of configuration Debug for project TEST ****

2. make -j4 all

3. arm-none-eabi-gcc "../Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.c" -mcpu=cortex-m3 -std=gnu11 -g3 -DSTM32F103xE -DUSE_HAL_DRIVER -DDEBUG -c -I../Inc -I../Drivers/CMSIS/Device/ST/STM32F1xx/Include -I../Drivers/CMSIS/Include -I../Drivers/STM32F1xx_HAL_Driver/Inc/Legacy -I../Drivers/STM32F1xx_HAL_Driver/Inc -O0 -ffunction-sections -fdata-sections -Wall -fstack-usage -MMD -MP -MF"Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.d" -MT"Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.o" --specs=nano.specs -mfloat-abi=soft -mthumb -o "Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.o"

4. ...

5. Finished building target: TEST.elf

6.

7. arm-none-eabi-objdump -h -S  TEST.elf  > "TEST.list"

8. arm-none-eabi-size   TEST.elf

9.    text    data     bss     dec     hex filename

10.    3860      20    8228   12108    2f4c TEST.elf

11. Finished building:

复制代码

点击工具栏的虫子图标

debug

进行调试；

工具栏

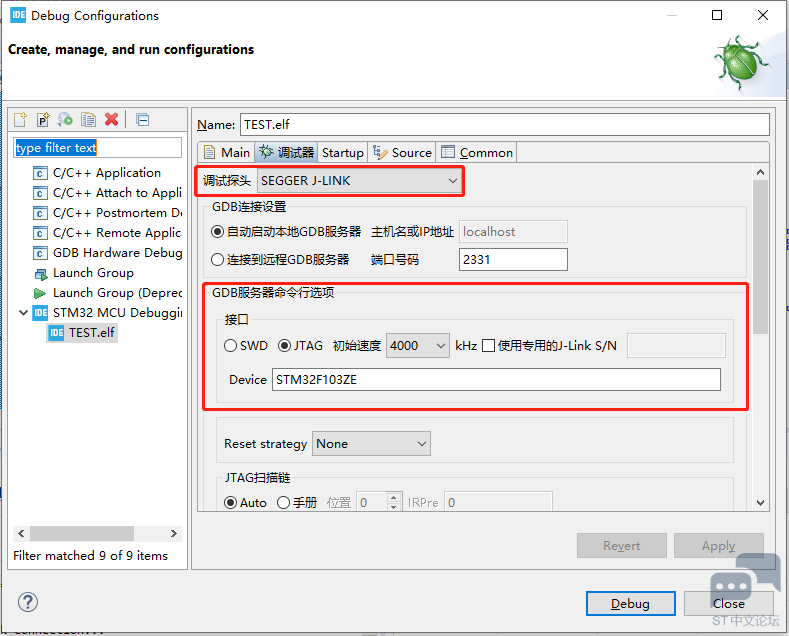

在菜单栏Run选项中找到Debug Configuratons，如下图所示，配置调试用的仿真器和接口方式，最后点击Debug即可将TEST.elf下载到target中。

调试器配置

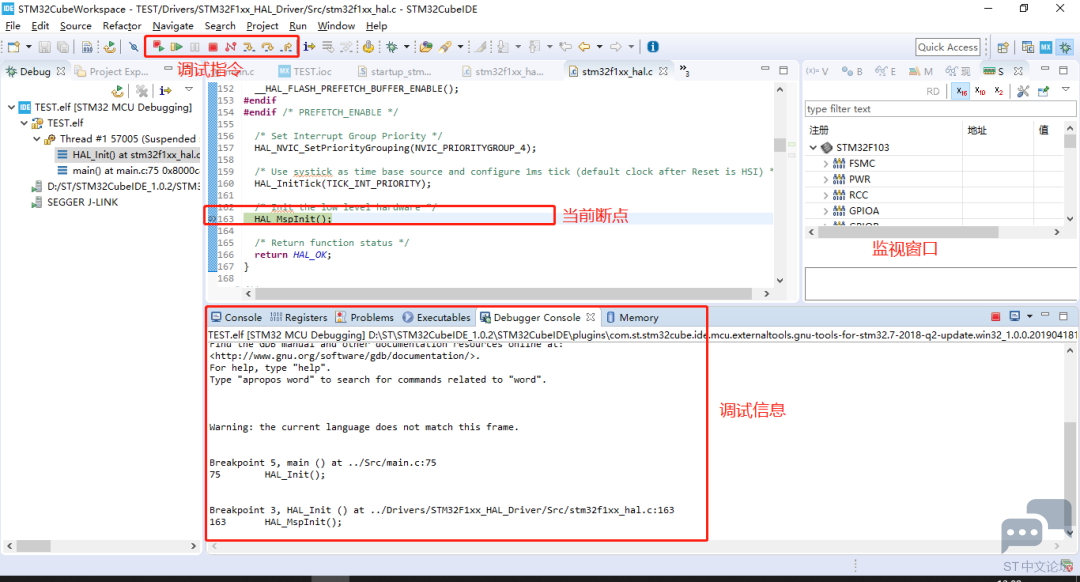

成功开始调试之后，如下图所示；

开始调试

结语
对于Cube进行了简单的学习和介绍，目前还有不少坑要爬，建议看一下HAL的封装，有必要LL也可以看看，基本上还是符合CMSIS那套标准。另外关于开发环境，如果需要使用CubeIDE进行开发，它已经集成了CubeMAX，则无需另外下载了，直接一站式服务搞定，如果只需要生成初始化代码，那么CubeMAX还是有必要单独装一下的。
