1. 引言
我们在做基于 STM32 芯片开发 LWIP 功功能时，往往会用到 PING 命令做基本的功能性验证测试，这里就聊聊相关应用话题。

2. 问题描述
客户基于 STM32H735 的开发板使用 LWIP 功能，用 STM32Cube_FW_H7_Vx.x.x 的例程能用 PING 命令收到返回的信息，但是用 STM32CUBEMX 重新生成的工程则不能收到。

2.1. 问题分析与定位
2.1.1. 选择外设 ETH

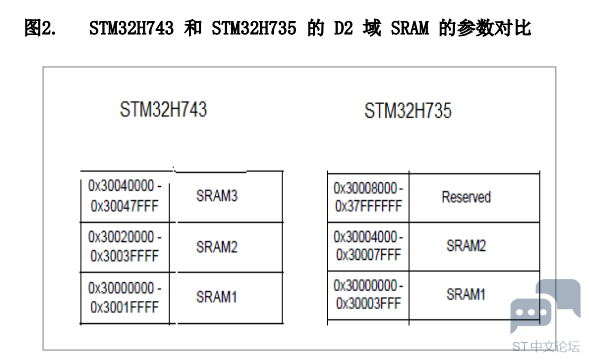

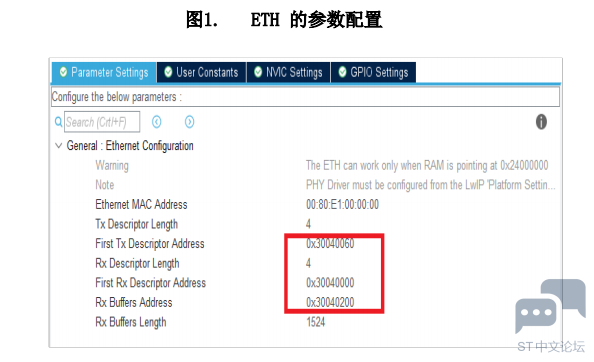

使用 STM32CUBEMX 选择 STM32H735,选择外设 ETH 有如下设置。见图 1：可以看到地址是 0x3004 0000 开始的，这个地址是 STM32H743 D2 的 SRAM3，而STM32H735 没有相应的地址。图 2 是 STM32H743 和 STM32H735 D2 SRAM 对比。可以看到 STM32H735 D2 地址是从 0x3000 0000 开始的。


SRAM 的参数对比
2.1.2. 选择中间件 LWIP

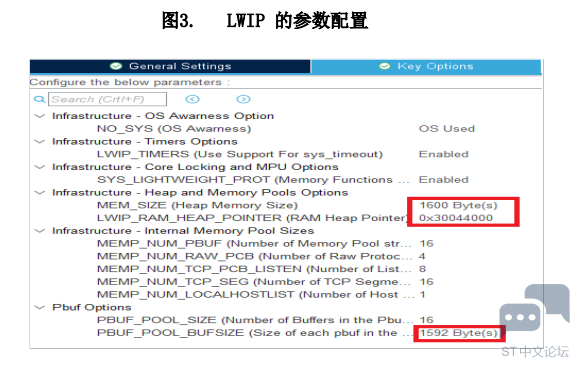

见图 3：
可以看到 LWIP_RAM_HEAP_POINTER 地址是 0x3004 4000 开始的，查看STM32H735 没有相应的地址。MEM_SIZE = 1600 ; PBUF_POOL_BUFSIZE = 1592 ;显然 MEM_SIZE, PBUF_POOL_BUFSIZE 这两个参数需要调整。
