首先要安装cubemx跟Keil5两个编程软件，然后打开cubemx软件，新建一个工程项目：

    输入CPU型号：

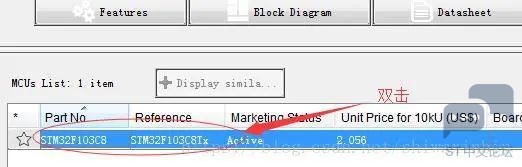

    在右下角双击CPU具体型号：

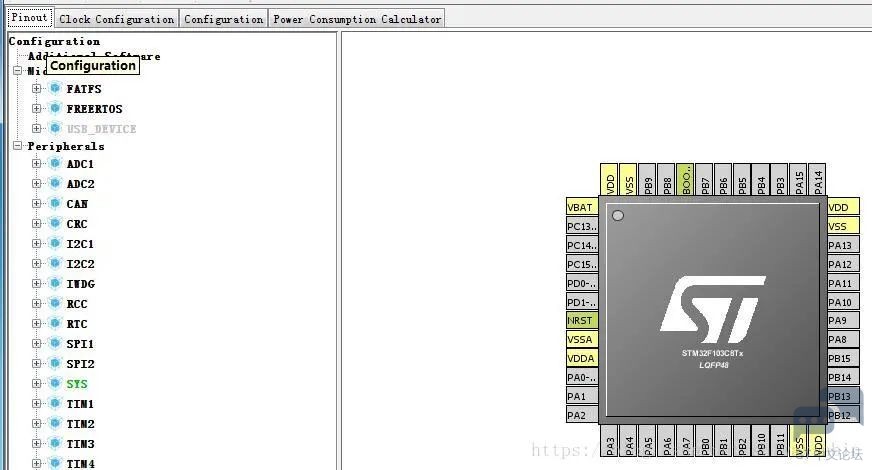

    稍等片刻会打开如下对话框：

    首先要配置系统的调试方式：我们选择SW方式，

    然后配置晶振源，这里选择的是外部晶振，8M，

    使能看门狗，

    使能CAN，

    使能TIM2时钟源，采用内部时钟，

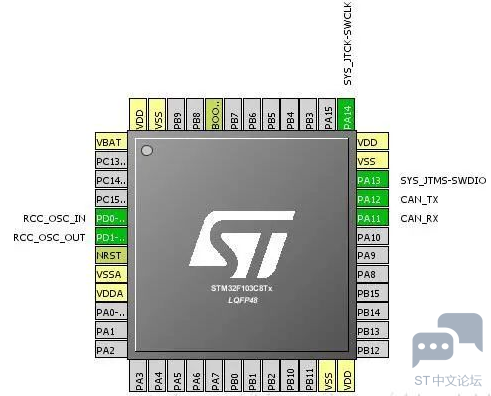

    配置完成后可以看到单片机管脚已经做了配置。

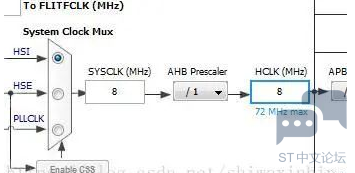

    切换到Clock Configuration选项卡，配置时钟周期，这里配置为8M

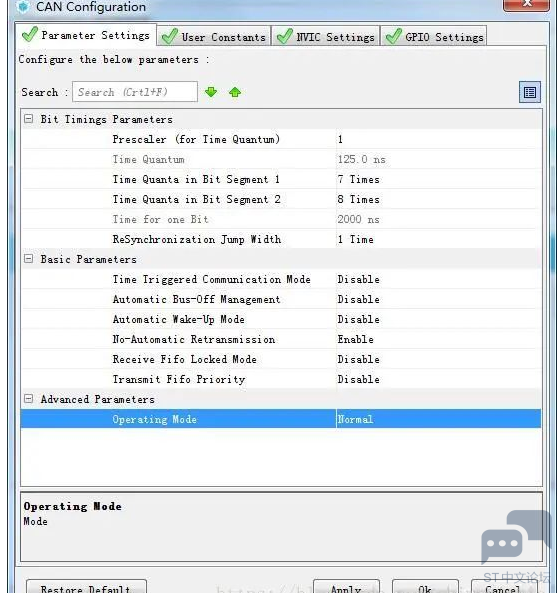

    切换到Configuration选项卡，进入CAN配置选项配置波特率如下为500Kbps。

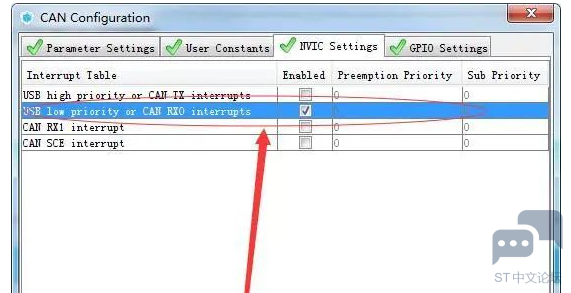

    配置接收中断。

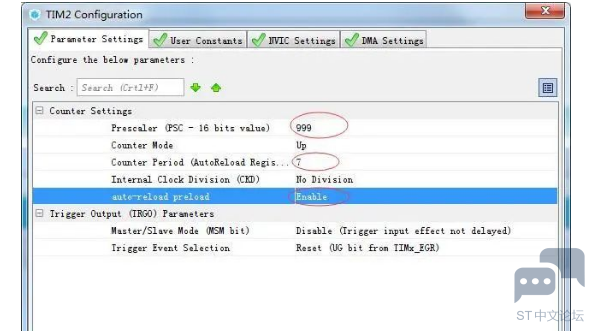

    配置定时器如下为1ms定时器。

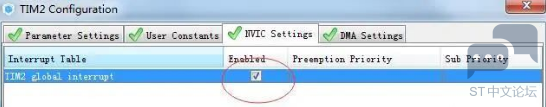

    配置定时器中断

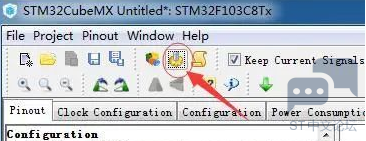

    配置完成后点击保存，然后点击如下按钮，生成代码

    填写工程名称，路径，编程软件等等

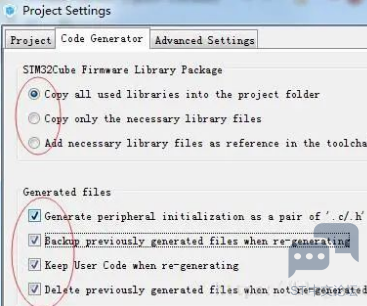

    选择生成代码的方式

    等待……

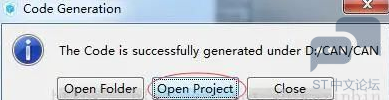

    之后点击打开项目。代码生成部分完成。

    添加一些特殊配置和逻辑代码，添加CAN的配置信息函数。

1. void Can_Config(void)

2. {

3.   hcan.pTxMsg = &TxMessage;

4.   hcan.pRxMsg = &RxMessage;

5.

6.   /*##-1- Configure CAN1 Transmission Massage #####################################*/

7.   hcan.pTxMsg->StdId = 0x123;

8.   hcan.pTxMsg->RTR = CAN_RTR_DATA;

9.   hcan.pTxMsg->IDE = CAN_ID_STD;

10.   hcan.pTxMsg->DLC = 8;

11.

12.   /*##-2- Configure the CAN1 Filter ###########################################*/

13.   sFilterConfig.FilterNumber = 0;

14.   sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;

15.   sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT;

16.   sFilterConfig.FilterIdHigh = 0;

17.   sFilterConfig.FilterIdLow = 0;

18.   sFilterConfig.FilterMaskIdHigh = 0;

19.   sFilterConfig.FilterMaskIdLow = 0;

20.   sFilterConfig.FilterFIFOAssignment = CAN_FIFO0;

21.   sFilterConfig.FilterActivation = ENABLE;

22.   sFilterConfig.BankNumber = 14;

23.   HAL_CAN_ConfigFilter(&hcan, &sFilterConfig);

24. }

复制代码

在Main函数中while(1)之前调用一下即可，添加定时器启动函数：

1. HAL_TIM_Base_Start_IT(&htim2);

复制代码

    CAN接收中断启动函数：

1. HAL_CAN_Receive_IT(&hcan, CAN_FIFO0);

2. /* USER CODE BEGIN 2 */

3.

4. Can_Config();                        //Can配置信息

5. HAL_TIM_Base_Start_IT(&htim2);       //定时器启动

6. HAL_CAN_Receive_IT(&hcan, CAN_FIFO0);//使能Can接收中断

7.

8.   /* USER CODE END 2 */

复制代码

    打开stm32f1xx_it.c文件，找到如下函数，添加接收中断启动函数：

1. HAL_CAN_Receive_IT(&hcan, CAN_FIFO0);

复制代码

    注意：接收中断启动函数使能一次只进一次中断，所以中断退出前要再次使能。

1. void USB_LP_CAN1_RX0_IRQHandler(void)

2. {

3.   /* USER CODE BEGIN USB_LP_CAN1_RX0_IRQn 0 */

4.

5.   /* USER CODE END USB_LP_CAN1_RX0_IRQn 0 */

6.   HAL_CAN_IRQHandler(&hcan);

7.   /* USER CODE BEGIN USB_LP_CAN1_RX0_IRQn 1 */

8.   HAL_CAN_Receive_IT(&hcan, CAN_FIFO0);//ʹÄÜCAN½ÓÊÕ

9.   /* USER CODE END USB_LP_CAN1_RX0_IRQn 1 */

10. }

复制代码

添加CAN接收服务函数：

1. HAL_CAN_RxCpltCallback

复制代码

    说明：该函数在stm32f1xx_hal_can.c文件中已经有定义，它的定义方式如下：

1. __weak void HAL_CAN_TxCpltCallback(CAN_HandleTypeDef* hcan)

复制代码

    函数前面的__weak关键字意思是如果有同样的定义，先执行没有__weak关键字的函数，所以当我们定义了HAL_CAN_RxCpltCallback函数后，编译器会先编译我们定义的函数，而忽略系统定义的该函数。当我们没有定义该函数时，系统会编译带有__weak关键字的函数。

1. void HAL_CAN_RxCpltCallback(CAN_HandleTypeDef* hcan)

2. {

3.     unsigned short int speed;

4.     switch(hcan->pRxMsg->StdId)

5.     {//根据ID处理数据

6.         case 0x123://

7.         /*在此添加数据处理逻辑*/

8.         break;

9.         default:

10.         break;

11.      }

12. }

复制代码

添加CAN发送函数：

1. /* USER CODE BEGIN WHILE */

2.   while (1)

3.   {

4.         HAL_IWDG_Refresh(&hiwdg); //喂狗函数

5.

6.         if(Can_Trans_Timer == 0)

7.         {//每100ms发送一次数据

8.             Can_Trans_Timer = 100;

9.

10.

11.             hcan.pTxMsg->StdId = 0x123;

12.

13.             hcan.pTxMsg->Data[0] = 'C';

14.             hcan.pTxMsg->Data[1] = 'A';

15.             hcan.pTxMsg->Data[2] = 'N';

16.             hcan.pTxMsg->Data[3] = ' ';

17.             hcan.pTxMsg->Data[4] = 'T';

18.             hcan.pTxMsg->Data[5] = 'E';

19.             hcan.pTxMsg->Data[6] = 'S';

20.             hcan.pTxMsg->Data[7] = 'T';

21.

22.

23.             HAL_CAN_Transmit(&hcan, 200);//发送一帧数据

24.         }

25.     }

26.   /* USER CODE END WHILE */

复制代码

在定时器函数中添加定时器代码：

1. void TIM2_IRQHandler(void)

2. {

3.   /* USER CODE BEGIN TIM2_IRQn 0 */

4.   if(Can_Trans_Timer > 0)          Can_Trans_Timer--;

5.   /* USER CODE END TIM2_IRQn 0 */

6.   HAL_TIM_IRQHandler(&htim2);

7.   /* USER CODE BEGIN TIM2_IRQn 1 */

8.

9.

10.   /* USER CODE END TIM2_IRQn 1 */

11. }

复制代码

    说明：在往工程中添加代码时要注意，不要任意往里面添加代码，要在注释着USER CODE BEGIN的地方添加代码，这样在重新生成代码时才不至于将已经写好的代码覆盖掉，如下

1. /* USER CODE BEGIN Includes */

复制代码
