基于STM32F0的FOC5.2库PMSM驱动：程序+原理图+BOM等全部开源分享

[复制链接]

mmuuss586 发布时间：2019-1-1 20:58

技术帖
文章封面:	-
文章简介:	-

基于STM32F0的FOC5.2库PMSM驱动：程序+原理图+BOM等全部开源分享

主芯片：STM32F030

驱动芯片：L6230

资料下载见附件，电脑登入

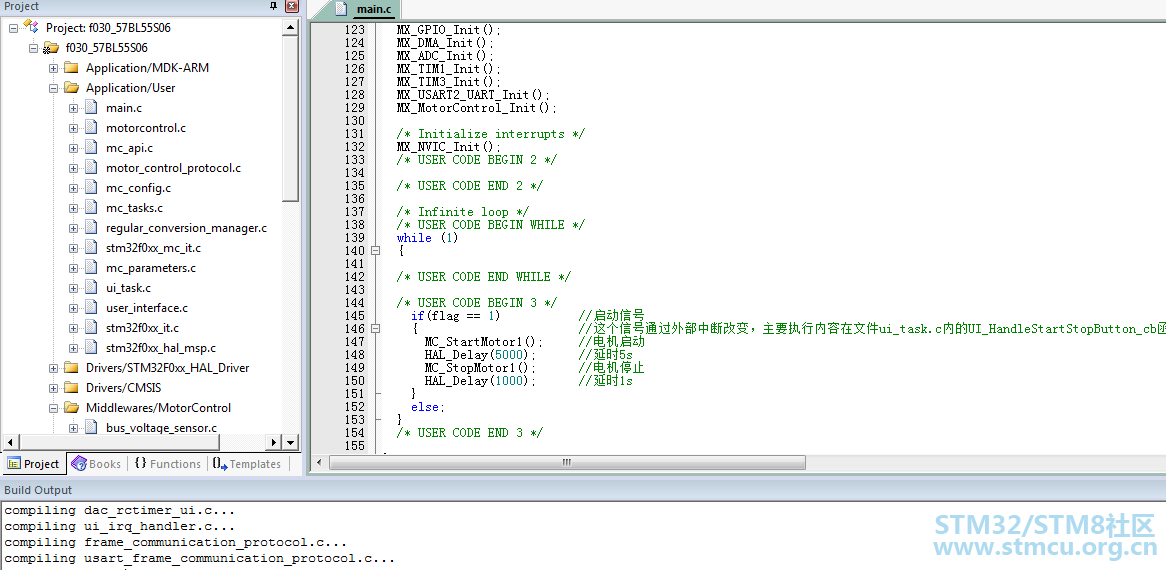

软件：KEIL MDK打开（5.0以上版本）

优酷视频播放链接：

https://v.youku.com/v_show/id_XMzk4NTQ2MjExNg==.html?spm=a2h0j.11185381.listitem_page1.5~A

原创：mmuuss586

f030_BR2804ï¼FOC PMSMç¨åºï¼.part01.rar

下载

9.54 MB, 下载次数: 2138

f030_BR2804ï¼FOC PMSMç¨åºï¼.part02.rar

下载

8.27 MB, 下载次数: 612

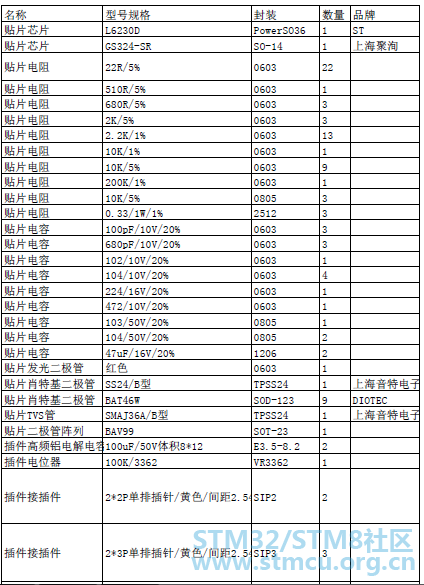

IHM07M1é©±å¨æ¿BOM.pdf

下载

48.06 KB, 下载次数: 75

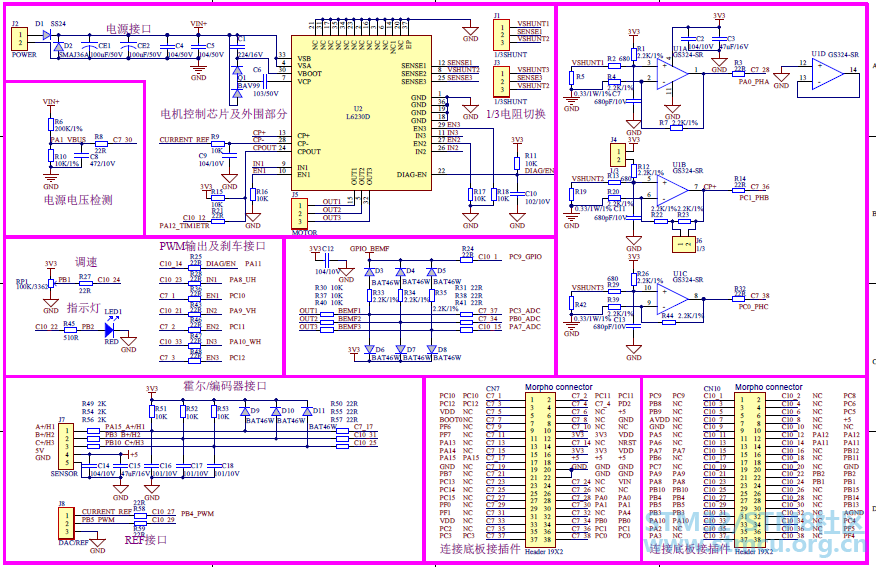

IHM07M1é©±å¨æ¿åçå¾.pdf

下载

509.56 KB, 下载次数: 124

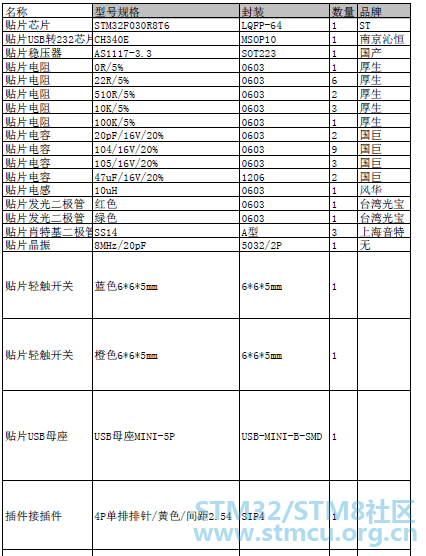

NUCLEOæ¿BOM.pdf

下载

47.6 KB, 下载次数: 61

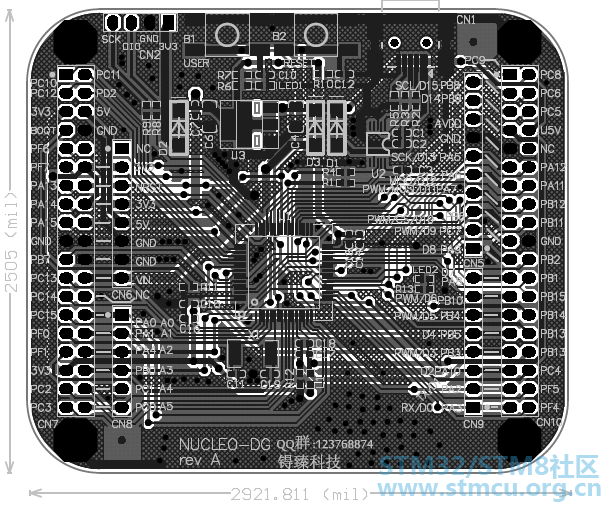

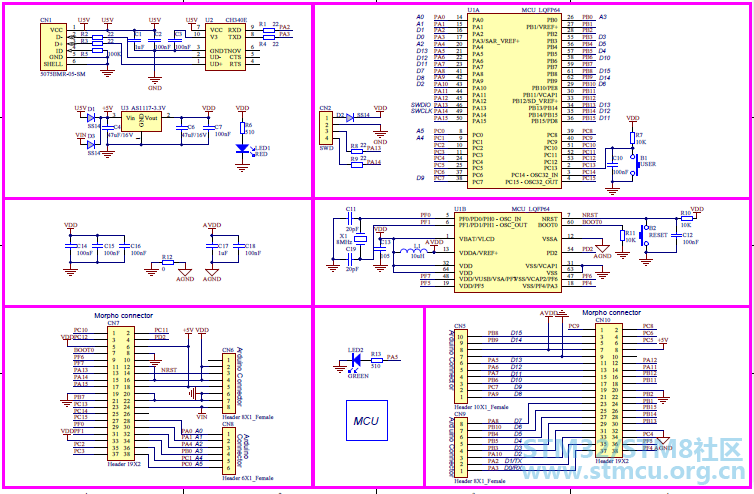

NUCLEOæ¿åçå¾.pdf

下载

854.31 KB, 下载次数: 111

PMSMé©±å¨è§é¢.zip

下载

1.54 MB, 下载次数: 145

赞 1 收藏 12 评论79 发布时间：2019-1-1 20:58

79个回答

mmuuss586 回答时间：2019-3-26 09:26:33

passby328 发表于 2019-3-25 22:13
F0最大PWM载频我试了试只能上到16K左右，而且用套件里面的那个电机在运行，尤其是起步的时候容易失步 ...

启动不了的话，加大启动电流，启动速度；
减少开环检测速度；
调IQ和ID

赞评论

mmuuss586 回答时间：2019-3-20 08:53:23

ya496928541 发表于 2019-3-19 14:17
谢谢楼主分享，这个电机是PMSM的吗？还是说是BLDC的，只不过是用用foc驱动的？ ...

这个电机是PMSM的，BLDC电机也有测试，同样FOC驱动，PMSM转动更平稳些；

赞评论

mmuuss586 回答时间：2019-3-26 09:25:50

passby328 发表于 2019-3-25 22:13
F0最大PWM载频我试了试只能上到16K左右，而且用套件里面的那个电机在运行，尤其是起步的时候容易失步 ...

F0和F1都是16K左右

赞评论

mmuuss586 回答时间：2019-1-1 20:59:20

赞评论

mmuuss586 回答时间：2019-1-1 20:59:53

赞评论

mmuuss586 回答时间：2019-1-1 21:00:27

自己支持下，并祝大家元旦快乐，新的一年工作顺利；

赞评论

Paderboy 回答时间：2019-1-2 09:33:27

666 多谢分享。。新年快乐。。。

赞评论

mmuuss586 回答时间：2019-1-2 09:42:40

Paderboy 发表于 2019-1-2 09:33
666 多谢分享。。新年快乐。。。

感谢版主支持，继续搬砖；

赞评论

STMCU-管管回答时间：2019-1-2 09:47:30

谢谢分享~

赞评论

mmuuss586 回答时间：2019-1-2 10:14:23

回楼上，谢管理员支持；

赞评论

jeffhe1 回答时间：2019-1-2 11:12:51

謝謝分享

赞评论

mmuuss586 回答时间：2019-1-3 09:53:03

jeffhe1 发表于 2019-1-2 11:12
謝謝分享

感谢支持

赞评论

dacheng12 回答时间：2019-1-4 10:23:54

支持支持

赞评论

mmuuss586 回答时间：2019-1-4 21:31:07

谢楼上支持；

赞评论

lfgc 回答时间：2019-1-5 09:16:43

正在学习电机控制

赞评论

mmuuss586 回答时间：2019-1-5 10:44:37

dacheng12 发表于 2019-1-4 10:23
支持支持

感谢支持

赞评论

mmuuss586 回答时间：2019-1-5 10:44:55

fgcfgc 发表于 2019-1-5 09:16
正在学习电机控制

感谢支持

赞评论
