基于STM32F030+L6230(FOC5.2库)BLDC电机驱动：程序+原理图+BOM等全...

[复制链接]

mmuuss586 发布时间：2018-12-30 13:02

技术帖
文章封面:	-
文章简介:	-

本帖最后由 mmuuss586 于 2018-12-30 13:03 编辑

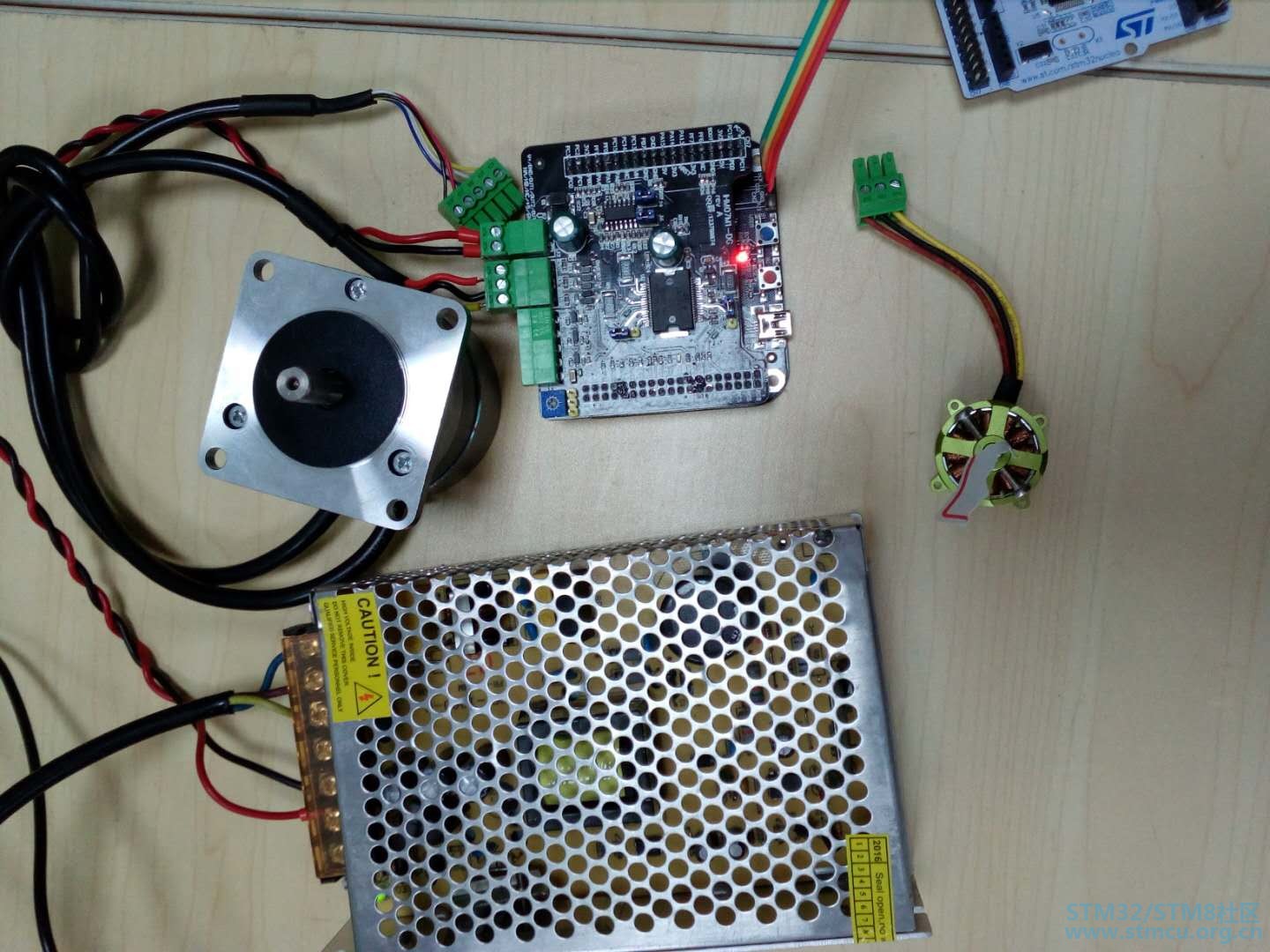

基于STM32F030+L6230(FOC5.2库)BLDC电机驱动：程序+原理图+BOM等全部开源分享

主芯片：STM32F030

驱动芯片：L6230

资料下载见附件，电脑登入

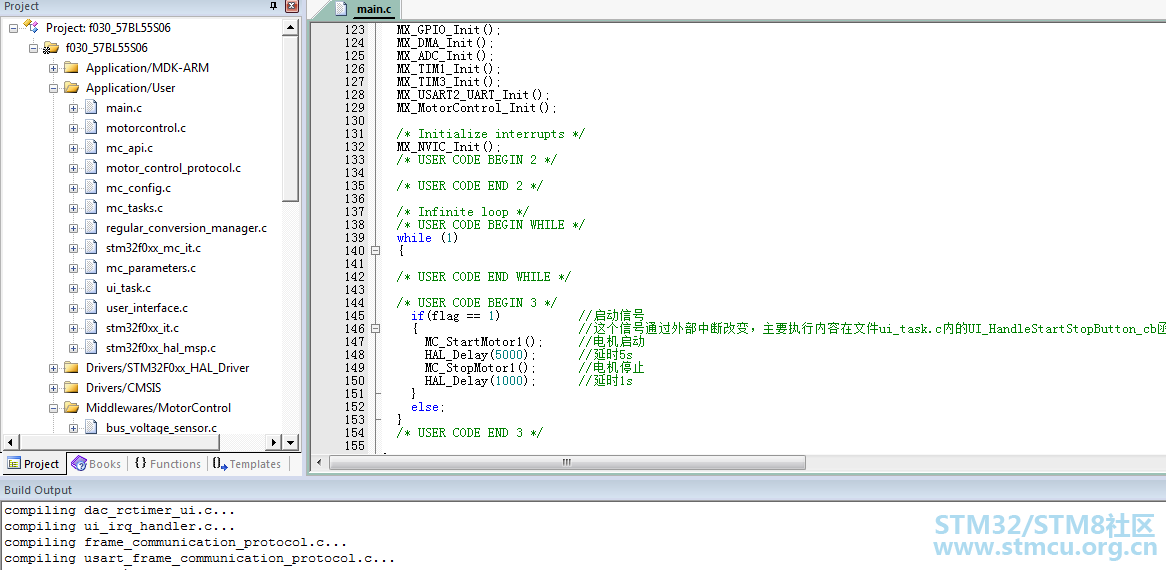

软件：KEIL MDK打开（5.0以上版本）

优酷视频播放链接：

https://v.youku.com/v_show/id_XMzk4NTQ5NDkxNg==.html?spm=a2h0k.11417342.soresults.dtitle

原创：mmuuss586

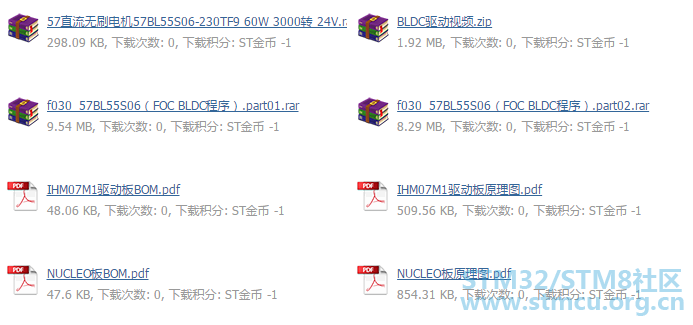

上传附件：

57ç´æµæ å·çµæº57BL55S06-230TF9 60W 3000è½¬ 24V.rar

下载

298.09 KB, 下载次数: 110

BLDCé©±å¨è§é¢.zip

下载

1.92 MB, 下载次数: 87

f030_57BL55S06ï¼FOC BLDCç¨åºï¼.part01.rar

下载

9.54 MB, 下载次数: 272

f030_57BL55S06ï¼FOC BLDCç¨åºï¼.part02.rar

下载

8.29 MB, 下载次数: 231

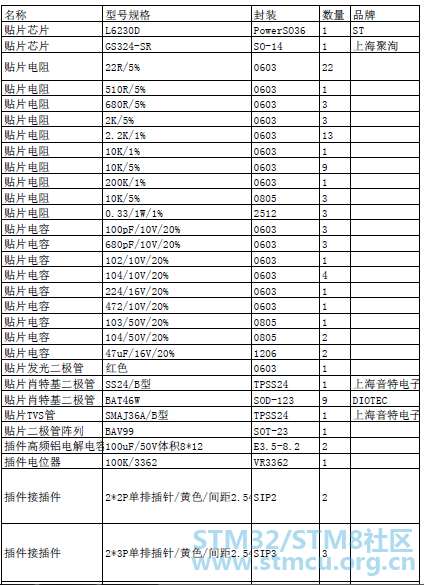

IHM07M1é©±å¨æ¿BOM.pdf

下载

48.06 KB, 下载次数: 50

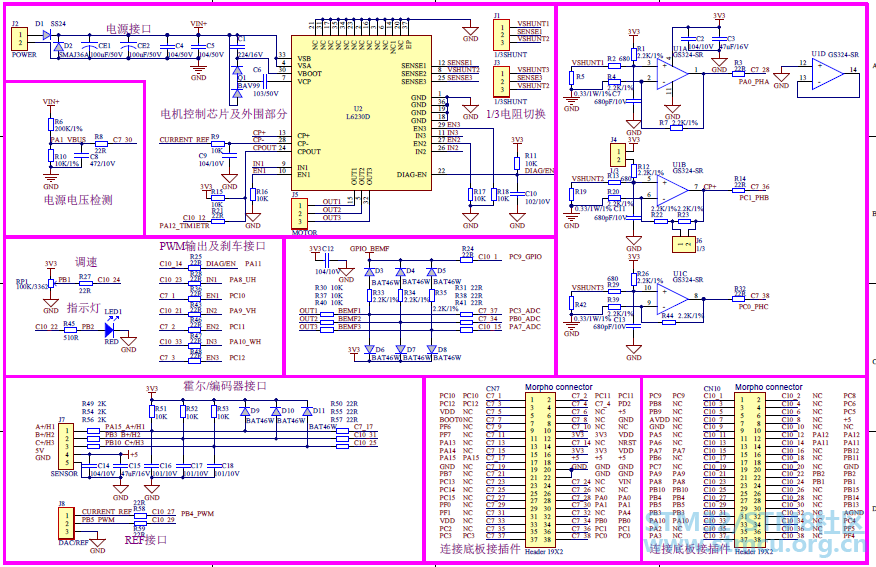

IHM07M1é©±å¨æ¿åçå¾.pdf

下载

509.56 KB, 下载次数: 119

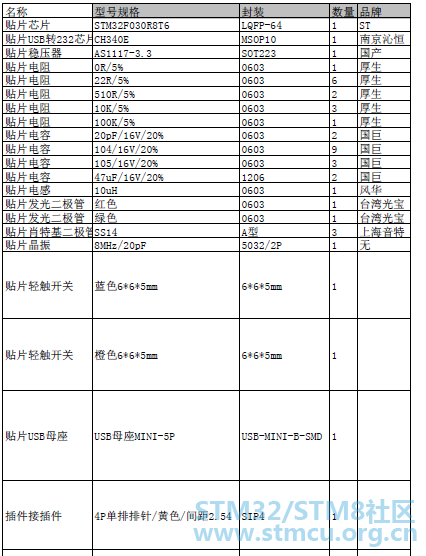

NUCLEOæ¿BOM.pdf

下载

47.6 KB, 下载次数: 50

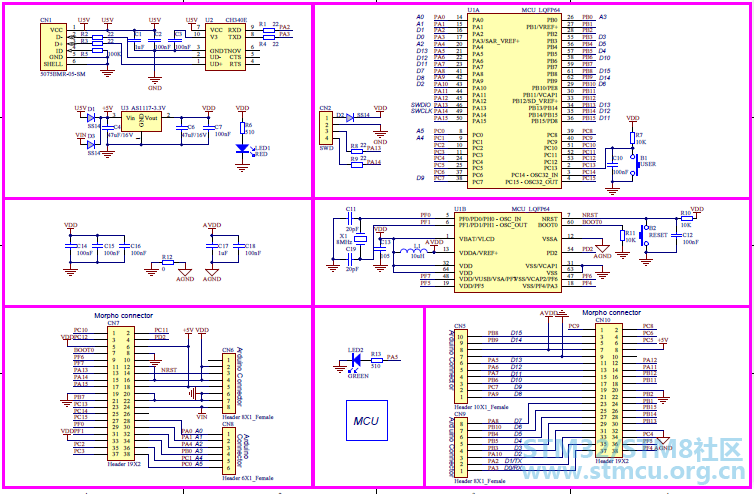

NUCLEOæ¿åçå¾.pdf

下载

854.31 KB, 下载次数: 97

赞 1 收藏 7 评论91 发布时间：2018-12-30 13:02

91个回答

mmuuss586 回答时间：2018-12-31 22:01:26

watershade 发表于 2018-12-31 15:31
不错，楼主买的L6230啥价格？觉得合算吗？

采购买的10片，好像40左右一片；
还是太贵了，成本太高了，后面用分立器件的做；

赞评论

ph 回答时间：2022-1-2 16:17:08

基于STM32F030+L6230(FOC5.2库)BLDC电机驱动：程序+原理图+BOM等能够分享一下吗？正在学习，想借鉴一下。

赞评论

mmuuss586 回答时间：2020-4-10 10:32:46

yxin2db65e 发表于 2020-4-4 23:02
没ST可以有可以下载的吗？谢谢

我们QQ群可以下载

赞评论

mmuuss586 回答时间：2018-12-30 13:17:18

赞评论

mmuuss586 回答时间：2018-12-30 13:17:53

赞评论

mmuuss586 回答时间：2018-12-30 13:18:28

赞评论

mmuuss586 回答时间：2018-12-30 13:18:51

赞评论

sincomaster 回答时间：2018-12-30 23:00:07

沙发支持

赞评论

sdsggfd 回答时间：2018-12-31 09:53:02

支持

赞评论

watershade 回答时间：2018-12-31 15:31:53

不错，楼主买的L6230啥价格？觉得合算吗？

赞评论

mmuuss586 回答时间：2018-12-31 21:59:52

sincomaster 发表于 2018-12-30 23:00
沙发支持

感谢支持

赞评论

mmuuss586 回答时间：2018-12-31 22:00:17

sdsggfd 发表于 2018-12-31 09:53
支持

感谢支持

赞评论

mmuuss586 回答时间：2019-1-8 09:23:26

:):):)

赞评论

guguxinyue 回答时间：2019-1-10 19:53:35

厉害

赞评论

guguxinyue 回答时间：2019-1-10 19:54:03

支持

赞评论

mmuuss586 回答时间：2019-1-11 19:45:06

谢楼上支持

赞评论
