STM32F030C8T6普通IO模拟串口输出

pdf 版 STM32F030C8T6普通IO模拟串口输出.pdf (104.21 KB, 下载次数: 69)

2018-8-13 09:23 上传

点击文件名下载附件

串口传输协议

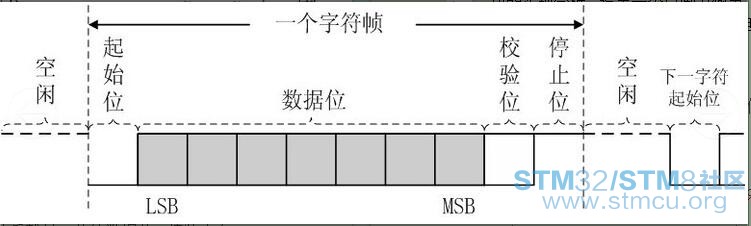

首先，必须要知道串口通讯时数据是怎样传输的？这里以异步传输字符为例子，如下图所示：

一般字符传输都采用：1位起始位，8位数据位，1位停止位，没有校验位 的形式传输，其他形式的这里不讲。串口异步传输在空闲状态时都必须是高电平。第一位传输的是起始位，起始位会将原来空闲时的高电平拉成低电平，起始位用来来标识数据开始传输，提示接收方准备开始接收数据；当接收方第一次检测到一个下降沿时，就表示接收到了起始位。起始位后就是8位的数据位，接收方在接收每一位数据的时候会采集几十次，如果结果都是低电平，则接收到的数据位0，如果结果都是高电平，则棘手到的数据位是1。1位停止位会将电平拉成高电平，以为接收下一个数据做准备。

IO模拟串口发送程序

IO口模拟串口发送数据，必须严格按照上面的异步传输协议。我们用伪代码实现这一过程：

1. void VirtualCOM_ByteSend(u8 val)

2.

3. {

4.

5. u8 i;

6.

7. IO_LOW(); //起始位，拉低电平

8.

9. Delay(sometime);

10.

11. for(i = 0; i < 8; i++) //8位数据位

12.

13. {

14.

15. if(val & 0x01)

16.

17. IO_HIGH();

18.

19. else

20.

21. IO_LOW();

22.

23. Dealy(sometime);

24.

25. val >>= 1;

26.

27. }

28.

29. IO_HIGH(); //停止位，拉高电平

30.

31. Delay(sometime);

32.

33. }

复制代码

代码很简单，思路也很清晰，完全是按照异步传输的过程写的。这里最重要的是Delay(sometime)，sometime的延时时间就决定了传输的速度，sometime去取某些值才可以设置程序标准的串口波特率(1200、2400、9600、38400、115200等等)。

以上来源于：

http://blog.csdn.net/wxh0000mm/article/details/77863217?locationNum=2&fps=1

使用STM32F030实现

功能实现分析：设定一个引脚为输出，使用定时器定时相应的时间，在定时器中断中根据串口协议控制IO输出高低电平。再重定向到printf函数。

硬件

文章末尾有工程源码。使用STM32CubeMX生成的工程。

STM32F030C8T6 使用外部8MHz晶振，倍频到48MHz。

软件分析

将虚拟串口需要使用的TXD引脚初始化为输出。

1. static void MX_GPIO_Init(void)

2.

3. {

4.

5.

6.

7.   GPIO_InitTypeDef GPIO_InitStruct;

8.

9.

10.

11.   /* GPIO Ports Clock Enable */

12.

13.   __HAL_RCC_GPIOF_CLK_ENABLE();

14.

15.   __HAL_RCC_GPIOB_CLK_ENABLE();

16.

17.

18.

19.   /*Configure GPIO pin Output Level */

20.

21.   HAL_GPIO_WritePin(SIMULATE_UART_TX_PORT, SIMULATE_UART_TX_PIN, GPIO_PIN_SET);

22.

23.

24.

25.   /*Configure GPIO pin : PB12 */

26.

27.   GPIO_InitStruct.Pin = SIMULATE_UART_TX_PIN;

28.

29.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

30.

31.   GPIO_InitStruct.Pull = GPIO_PULLUP;

32.

33.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

34.

35.   HAL_GPIO_Init(SIMULATE_UART_TX_PORT, &GPIO_InitStruct);

36.

37.

38.

39. }

复制代码

虚拟串口波特率设置为9600。由此可以计算出传输1位的时间为1/9600=1.041666666666667e-4s。也就是104.167us，由此可知，可以设置定时器中断为104us。PS：在104ux时最大传输数据为255个，我测试了下，没有出现传输出错的现象。我测试了定时器中断为100us，很容易出现传输出错的现象，

使用TIM14，定时时间为104us。其他波特率可以做相应的修改。

数值的计算

(9+1)*(499+1)/48=104.167us

1. static void MX_TIM14_Init(void)

2.

3. {

4.

5.

6.

7.   htim14.Instance = TIM14;

8.

9.   htim14.Init.Prescaler = 499;

10.

11.   htim14.Init.CounterMode = TIM_COUNTERMODE_UP;

12.

13.   htim14.Init.Period = 9;

14.

15.   htim14.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;

16.

17.   htim14.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;

18.

19.   if (HAL_TIM_Base_Init(&htim14) != HAL_OK)

20.

21.   {

22.

23.     _Error_Handler(__FILE__, __LINE__);

24.

25.   }

26.

27. }

复制代码

在定时器中断中根据串口传输的协议控制IO(PB12)的引脚输出高低电平，

1. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

2.

3. {

4.

5.     if(htim==(&htim14))

6.

7.     {

8.

9.         static uint8_t i = 0;

10.

11. static uint8_t send_counter = 0;

12.

13.

14.

15. if(uart_send.len)

16.

17. {

18.

19. if(send_counter==0)

20.

21. {

22.

23. HAL_GPIO_WritePin(SIMULATE_UART_TX_PORT,SIMULATE_UART_TX_PIN,GPIO_PIN_RESET);

24.

25. send_counter++;

26.

27. }

28.

29. else if(send_counter<9)

30.

31. {

32.

33. if(uart_send.data[i]&0x01)

34.

35. {

36.

37. HAL_GPIO_WritePin(SIMULATE_UART_TX_PORT,SIMULATE_UART_TX_PIN,GPIO_PIN_SET);

38.

39. }

40.

41. else

42.

43. {

44.

45. HAL_GPIO_WritePin(SIMULATE_UART_TX_PORT,SIMULATE_UART_TX_PIN,GPIO_PIN_RESET);

46.

47. }

48.

49. uart_send.data[i]>>=1;

50.

51. send_counter++;

52.

53. }

54.

55. else

56.

57. {

58.

59. i++;

60.

61. uart_send.len--;

62.

63. send_counter=0;

64.

65. HAL_GPIO_WritePin(SIMULATE_UART_TX_PORT,SIMULATE_UART_TX_PIN,GPIO_PIN_SET);

66.

67. }

68.

69. }

70.

71. else

72.

73. {

74.

75. i = 0;

76.

77. uart_send.start_flag=0;

78.

79. HAL_TIM_Base_Stop_IT(&htim14);

80.

81. }

82.

83.     }

84.

85. }

复制代码

用于发送数据的结构体

1. struct UART_SEND

2.

3. {

4.

5.     volatile uint8_t start_flag;//使用volatile修饰是为了防止Keil把该变量优化掉,该变量用于判断一字节发送完毕，功能类似于串口发送完毕标志

6.

7.     uint8_t len;                //需要发送的字符长度。

8.

9.     uint8_t data[0XFF];            //需要发送的数据

10.

11. };

复制代码

UART发送函数

1. /*

2.

3.     发送一个字节的数据

4.

5. */

6.

7. void uart_send_char(uint8_t data)

8.

9. {

10.

11.     uart_send.start_flag=1;

12.

13.     uart_send.data[0]=data;

14.

15.     uart_send.len=1;

16.

17.     HAL_TIM_Base_Start_IT(&htim14);

18.

19. }

20.

21. /*

22.

23.     发送字符串

24.

25. */

26.

27. void uart_send_string(uint8_t pdata[],uint8_t len)

28.

29. {

30.

31.     uart_send.start_flag=1;

32.

33. memcpy(uart_send.data,pdata,len);

34.

35.     uart_send.len=len;

36.

37.     HAL_TIM_Base_Start_IT(&htim14);

38.

39. }

40.

41. /*

42.

43. printf 重定向函数

44.

45. */

46.

47. int fputc(int ch, FILE *f)

48.

49. {

50.

51.     uart_send_char((uint8_t)ch);

52.

53.     while(uart_send.start_flag!=0)

54.

55.         ;

56.

57.     return ch;

58.

59. }

复制代码

程序工程可直接使用
Simulate_uart.zip (16.03 MB, 下载次数: 159)

2018-8-13 09:19 上传

点击文件名下载附件
