toofree 发表于 2018-5-11 16:17
那就是jlink没有认，看一下设备管理器中显示的是什么？
换个jlink，或换ST-Link试试。
你的jlink是哪个版 ...

设备管理器中显示的是unknow device

toofree 发表于 2018-5-11 16:17
那就是jlink没有认，看一下设备管理器中显示的是什么？
换个jlink，或换ST-Link试试。
你的jlink是哪个版 ...

jlink是v9.4的  程序可以烧进去 但是在设备管理器那里并没有显示虚拟串口

toofree 发表于 2018-5-11 16:17
那就是jlink没有认，看一下设备管理器中显示的是什么？
换个jlink，或换ST-Link试试。
你的jlink是哪个版 ...

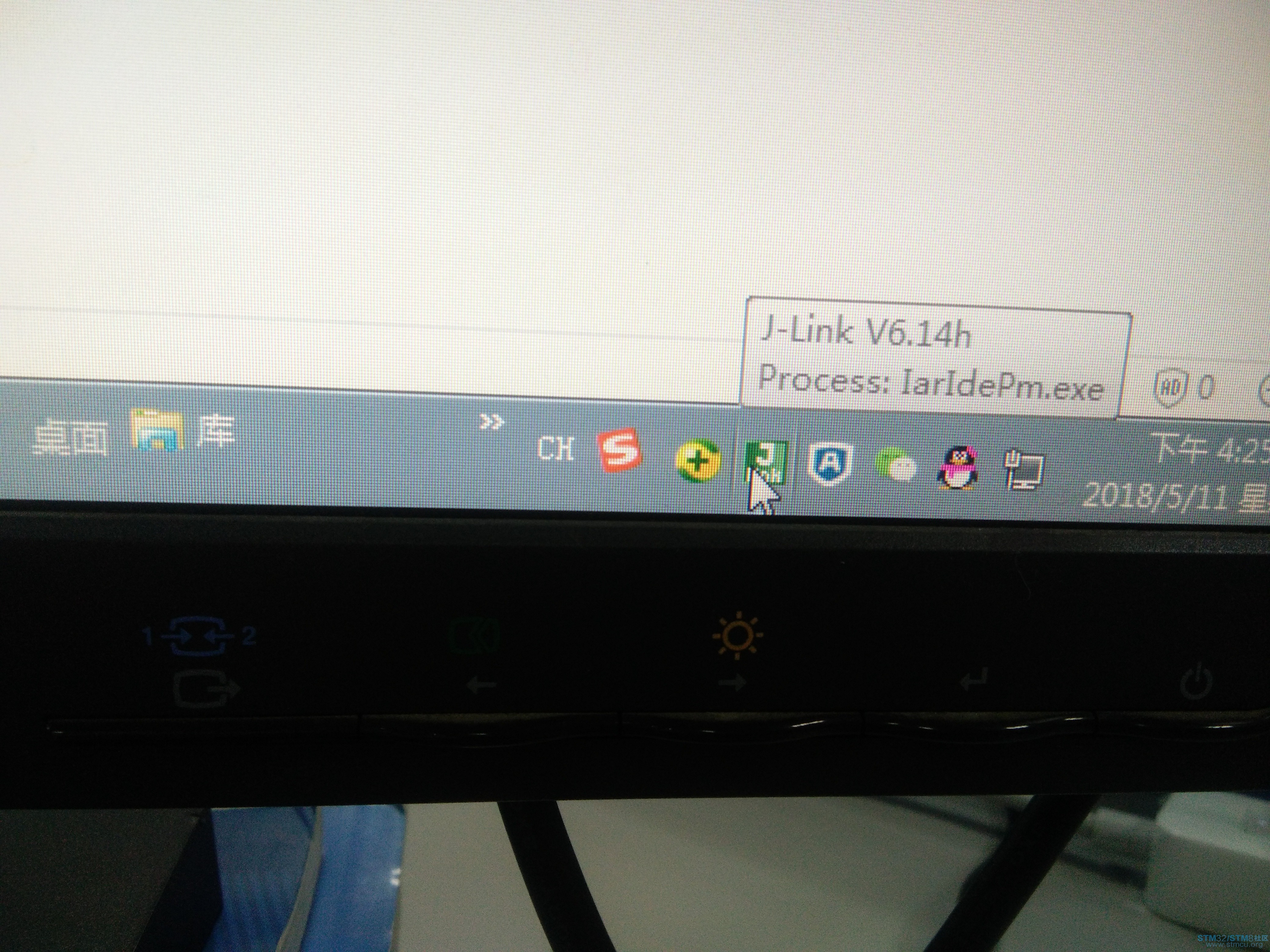

但是桌面右下角显示的jlink是v6.14h 是我插上jlink后电脑自动安装的，下面是图

这是图片

babe1 发表于 2018-5-11 16:22
jlink是v9.4的  程序可以烧进去 但是在设备管理器那里并没有显示虚拟串口

那你说 “烧程序的时候还是识别不了USB设备”
你想要识别什么设备？
你说的“unknow device”，到底是jlink的，还是MCU的？

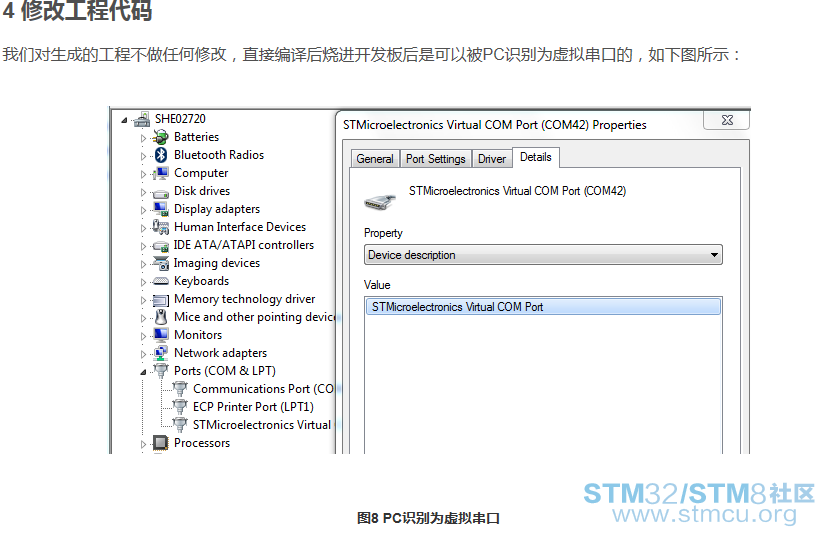

我把芯片的USB外设配置成了串口通信类，正常情况下程序烧进去之后电路上用来通信的USB口会被PC机的设备管理器的端口那里识别为虚拟串口，下面是截图，但是我的USB设备不能被识别为这个

这是截图

toofree 发表于 2018-5-11 16:31
那你说 “烧程序的时候还是识别不了USB设备”
你想要识别什么设备？
你说的“unknow device”，到底是jli ...

我说的是MCU的

那你就是烧完程序，把jlink拔掉，直接板子USB插到电脑工作了。

你的程序是什么样的？
R2左端有3.3V电压了吗？R14、R15去掉。

babe1 发表于 2018-5-11 16:41
我说的是MCU的

关键，前几天，你一直说的是IAR下无法烧程序的问题。无法烧程序，那MCU就没说程序。

不知道你什么时候烧的程序

toofree 发表于 2018-5-11 16:43
关键，前几天，你一直说的是IAR下无法烧程序的问题。无法烧程序，那MCU就没说程序。

不知道你什么时候烧 ...

就是你让我把st-link改成jlink之后程序就可以烧进去了，但是还是识别不了用来通信的USB设备，可能我没有描述清楚。电路图是另一个同事画的，我也不太清楚

babe1 发表于 2018-5-11 16:52
就是你让我把st-link改成jlink之后程序就可以烧进去了，但是还是识别不了用来通信的USB设备，可能我没有 ...

重点检查，插上USB后，R2左边是不是3.3V。如果不是3.3V，那必须是未知设备。
建议把R14、R15也去掉，也可能会影响USB总线。第一次见在USB线上挂LED的。
还有就是，Y2是16M晶振，对吗？如果是16M的话，程序里面一定要配置好时钟，因为默认一般是8M晶振。

复位用的上拉电阻和电容都好大，一般是10K，0.1uF。你这个用了100K、1uF，复位时间是原来的100倍。

晶振产生的时钟必须有，电源必须有，复位必须对。
73脚，VDDUSB查一下应该怎么接

这么简单的电路，问题不少呀！！

toofree 发表于 2018-5-11 16:43
关键，前几天，你一直说的是IAR下无法烧程序的问题。无法烧程序，那MCU就没说程序。

不知道你什么时候烧 ...

我有两个USB设备，一个是jlink的，用来烧程序，一个是用来通信的

toofree 发表于 2018-5-11 16:55
重点检查，插上USB后，R2左边是不是3.3V。如果不是3.3V，那必须是未知设备。
建议把R14、R15也去掉，也可 ...

恩恩 好的，时钟我是配置的16M，USB上电后R2左边是不是3.3V我现在还确认不了，要等下周一才能确认了，谢谢你啦

toofree 发表于 2018-5-11 16:55
重点检查，插上USB后，R2左边是不是3.3V。如果不是3.3V，那必须是未知设备。
建议把R14、R15也去掉，也可 ...

刚才测了一下，是2.9V左右，这个电压够吗
