一、DIY前言
       手上有些淘到的小模块，一直放着粘灰尘。突然想把它们利用起来，于是就用洞洞板做了2块实验板。由于工作关系，帖子在5F不定期更新。

五、不定期更新
1.STM32F302 NUCLEO已实现的功能
a.通过按下按键B1(USER)，NRF24L01轮询发送测试数据：STM32F030RB TEST MESSAGE...(index)，index=0000~0255。
基于STM32F302NUCLEO的无线数据采集设备.rar (1.95 MB, 下载次数: 84)

2015-1-24 12:54 上传

点击文件名下载附件
仅24l01 基于STM32F302NUCLEO的无线数据采集设备Up1.rar (4.4 KB, 下载次数: 14)

2015-1-28 22:06 上传

点击文件名下载附件 （15-01-28Update: PA0-EXTI检测热释电模块输出引脚的上升沿与下降沿、同时用LD2的闪烁，来指示引脚的电平。）

2.STM32F302 NUCLEO已实现的功能
a.安装NRF24L01模块时，将24L01收到的包打印到1602屏上。
b.未安装NRF24L01模块时，进入RC522读卡测试程序：刷卡后将卡片ID打印到1602屏上。
基于STM32F030DIS的无线接收板.rar (1.66 MB, 下载次数: 21)

2015-1-27 12:05 上传

点击文件名下载附件 （15-01-27Update）

六、运行效果图

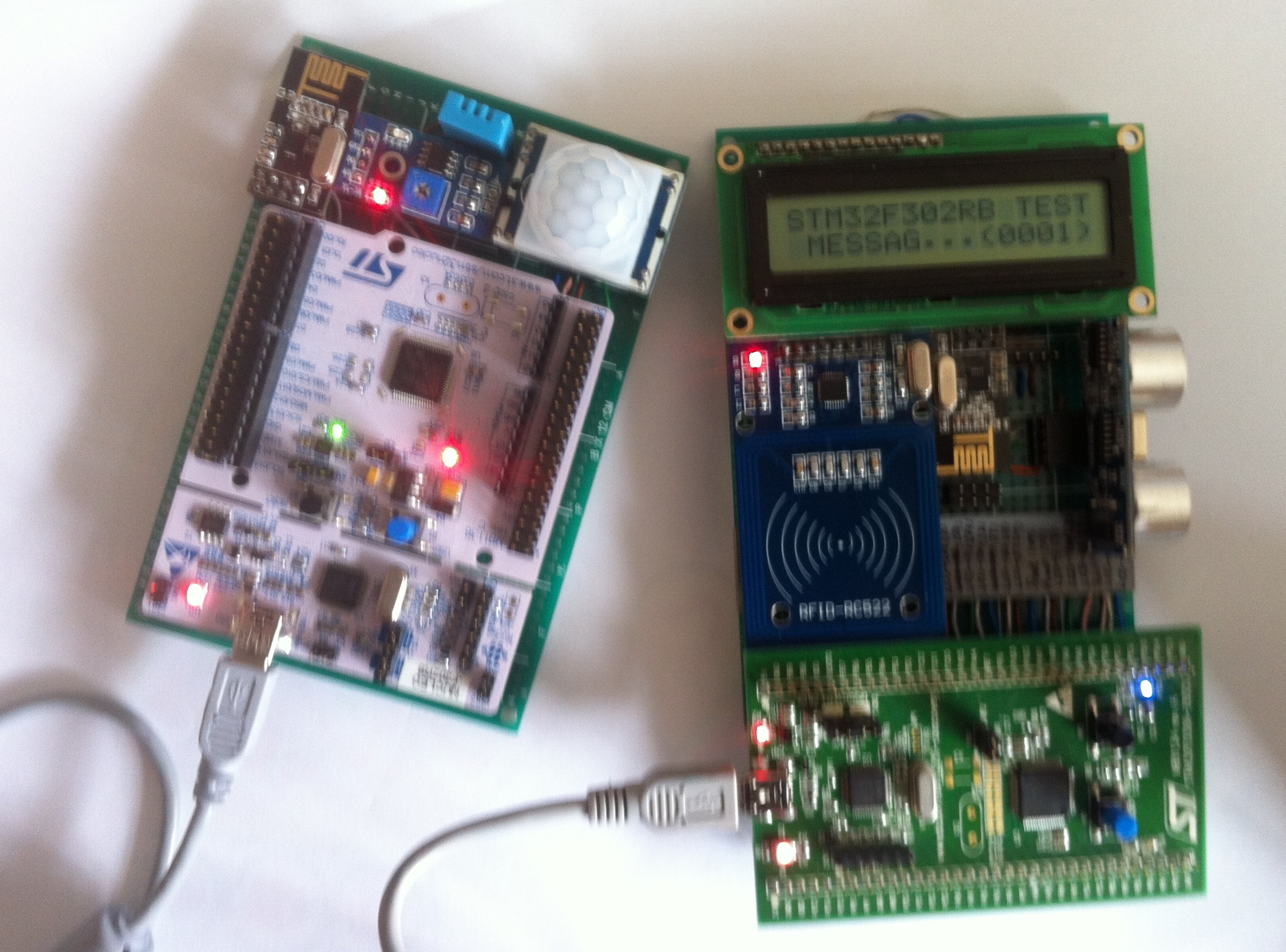

1.STM32F030 DISC 安装24L01模块时，与STN32F302 NUCLEO通信。


2.1.STM32F030 DISC 安装24L01模块时，单机版的复旦卡读卡器。

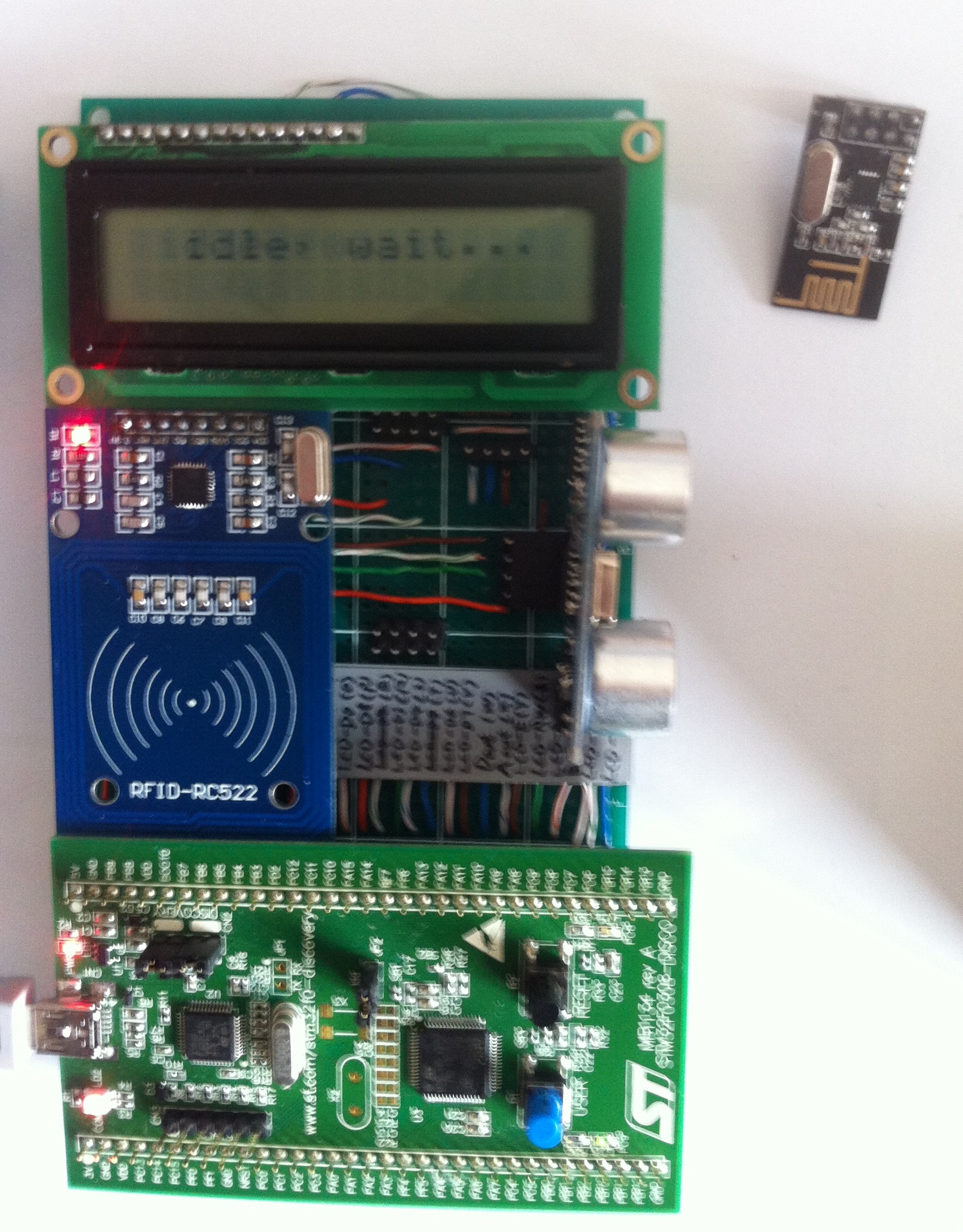

2-1未刷卡时，等待信息。

2-2刷卡中，读取复旦卡中的所有数据（不上图了）。

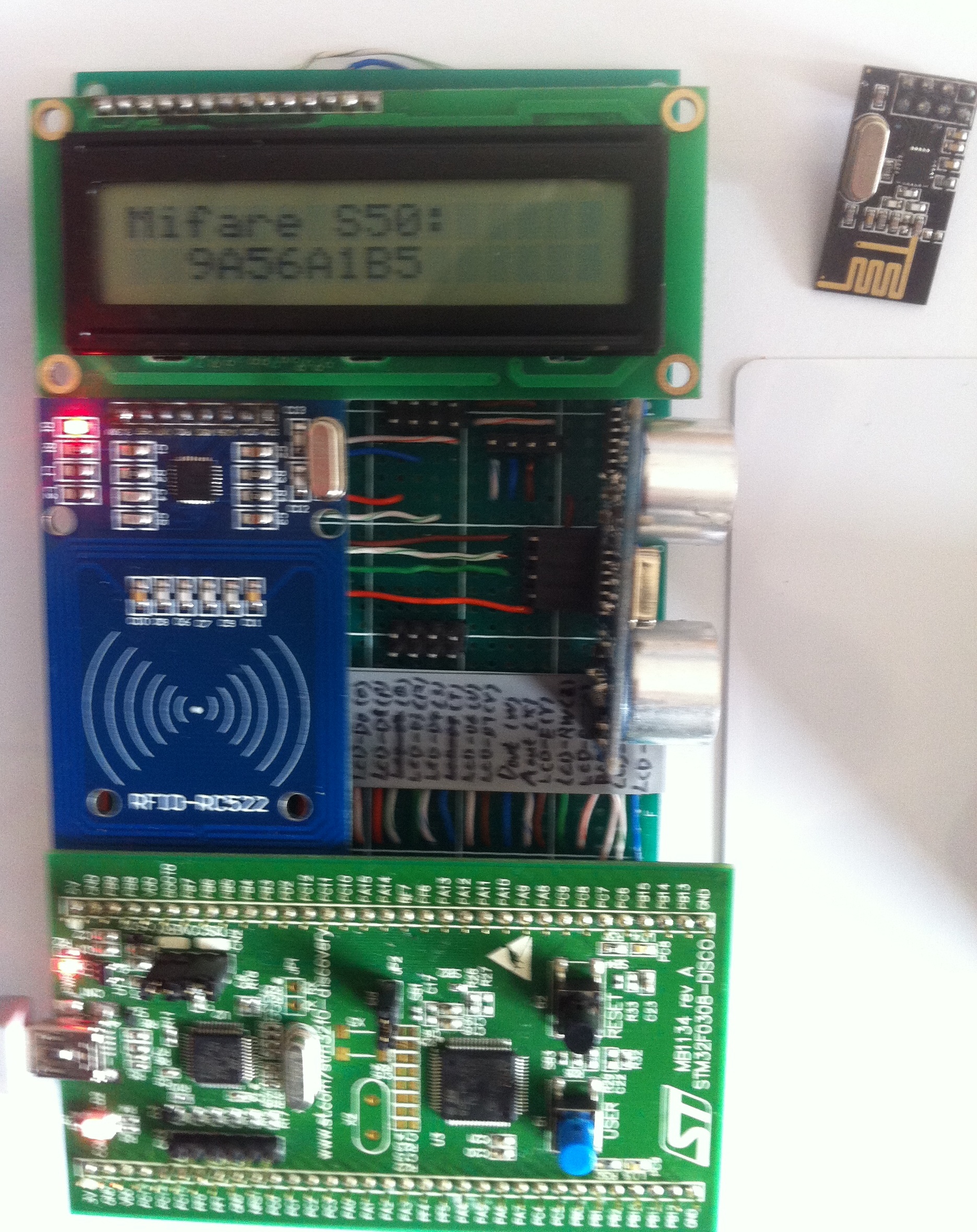

2-3刷卡后，显示卡号。

三、配件部分资料
1.温湿度传感器
数字温湿度传感器.rar (210.76 KB, 下载次数: 18)

2015-1-24 12:37 上传

点击文件名下载附件
DHT11
2.热敏电阻模块
热敏电阻模块.rar (47.3 KB, 下载次数: 9)

2015-1-24 12:37 上传

点击文件名下载附件
小黑头

3.NRF24L01资料
NRF24L01资料.rar (2.46 MB, 下载次数: 25)

2015-1-24 12:39 上传

点击文件名下载附件
24l01

4.热释电传感器资料
HC-SR501模块资料.rar (2.55 MB, 下载次数: 9)

2015-1-24 12:46 上传

点击文件名下载附件
热释电

5.LCD资料
液晶屏1602.rar (925.15 KB, 下载次数: 12)

2015-1-24 12:46 上传

点击文件名下载附件
lcd

6.复旦卡读卡模块
RC522射频卡读卡器资料.rar (1.34 MB, 下载次数: 11)

2015-1-24 12:50 上传

点击文件名下载附件

7.超声波模块
超声波测距资料.rar (1 MB, 下载次数: 11)

2015-1-24 12:47 上传

点击文件名下载附件
超声

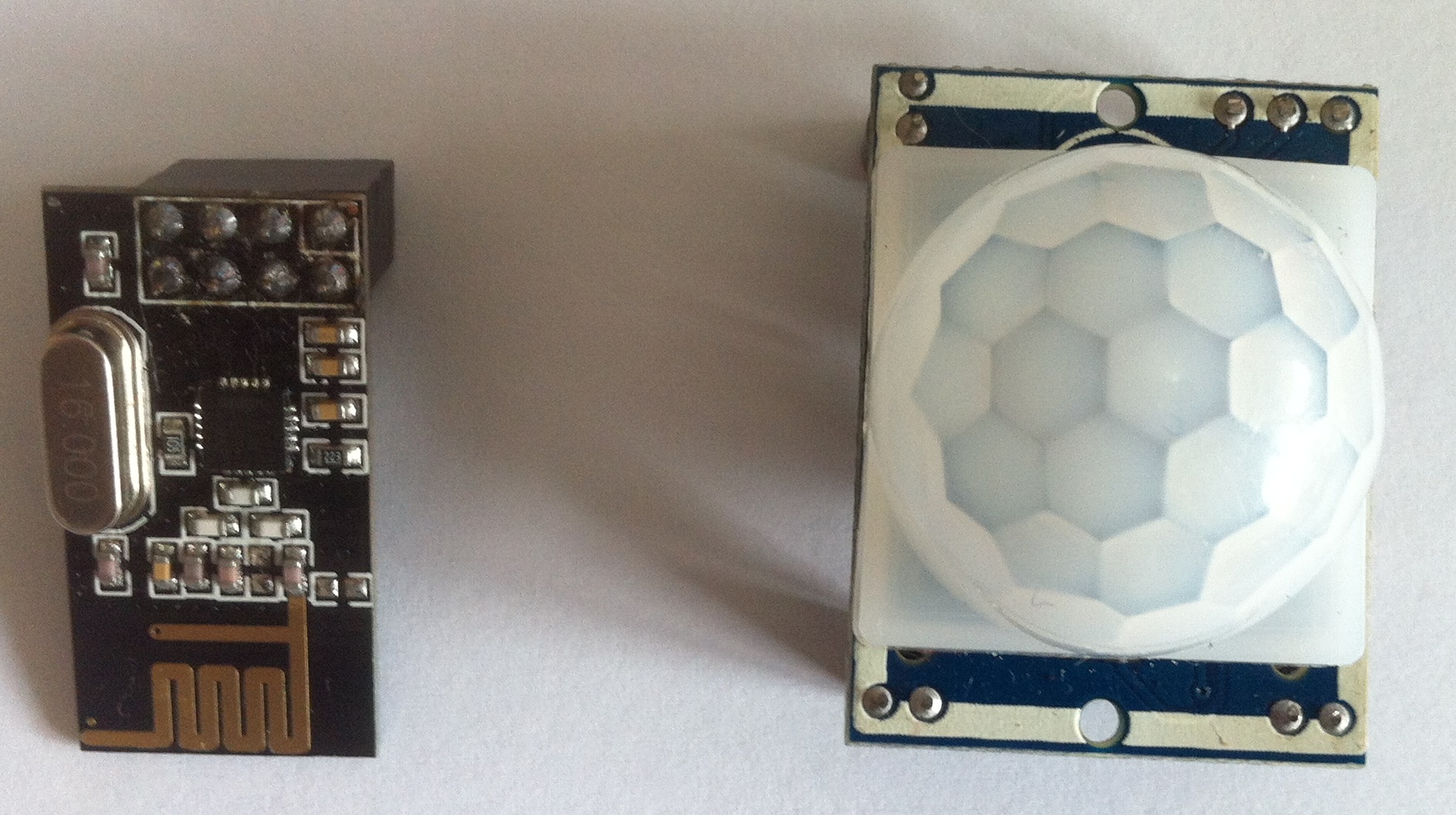

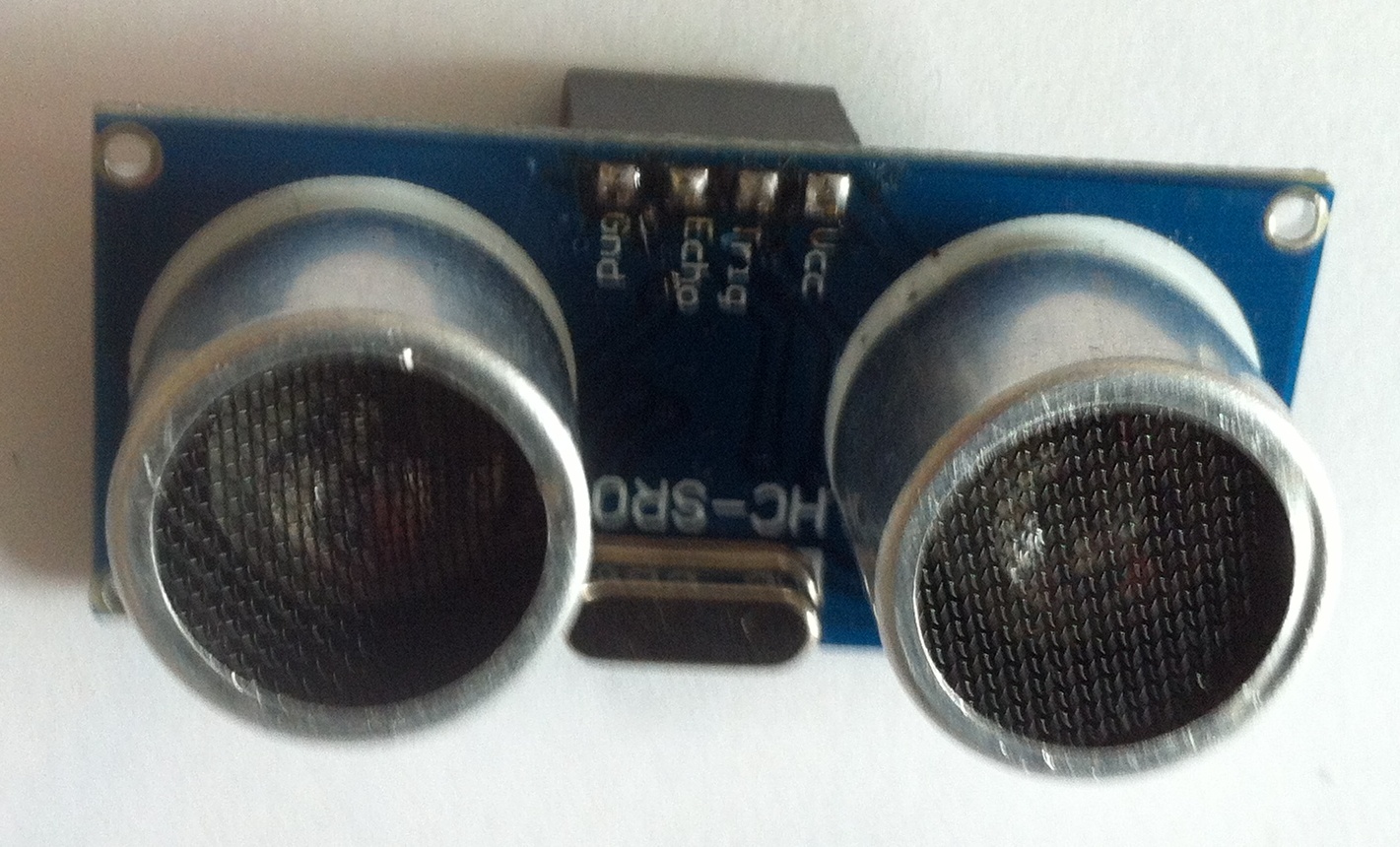

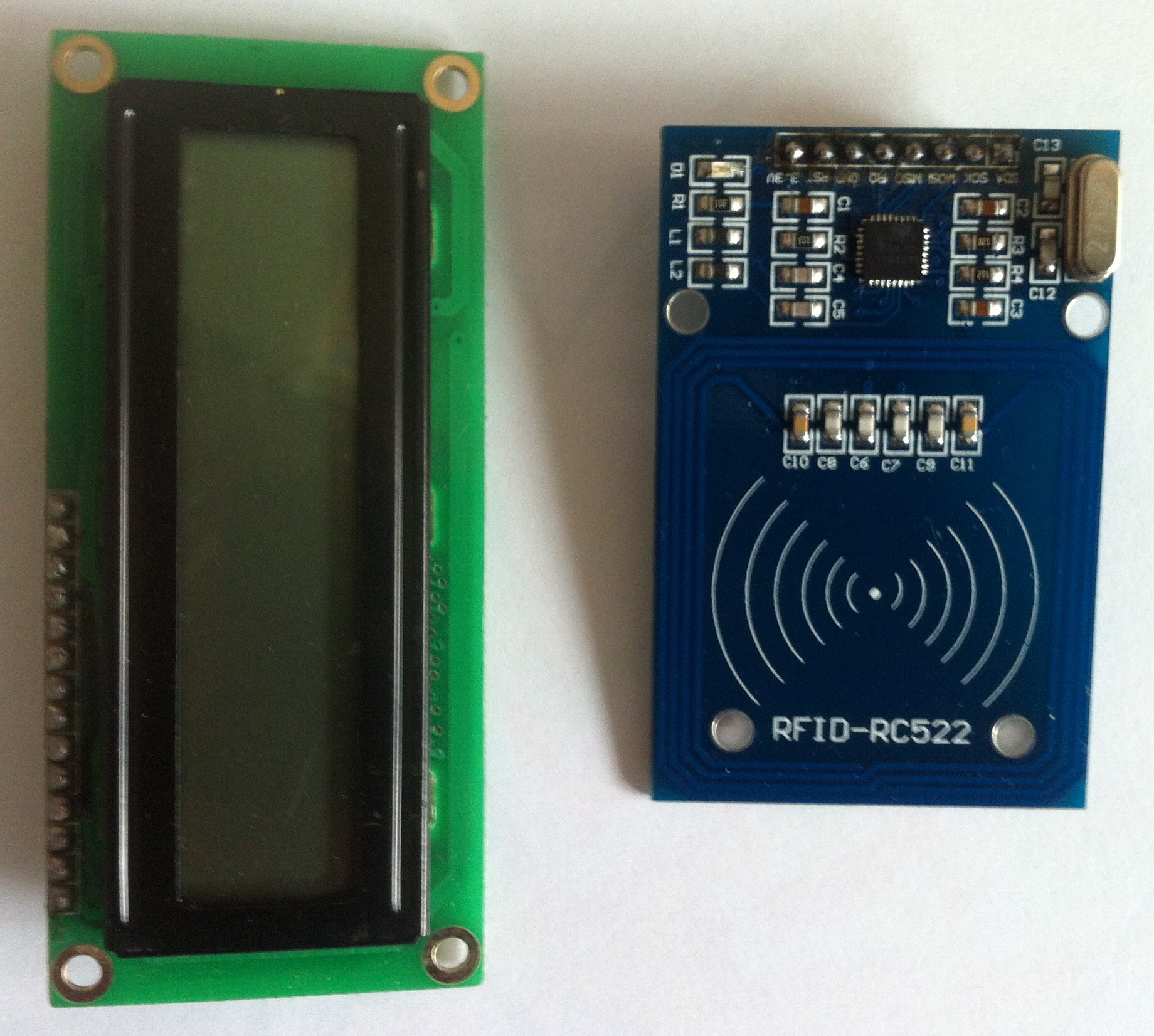

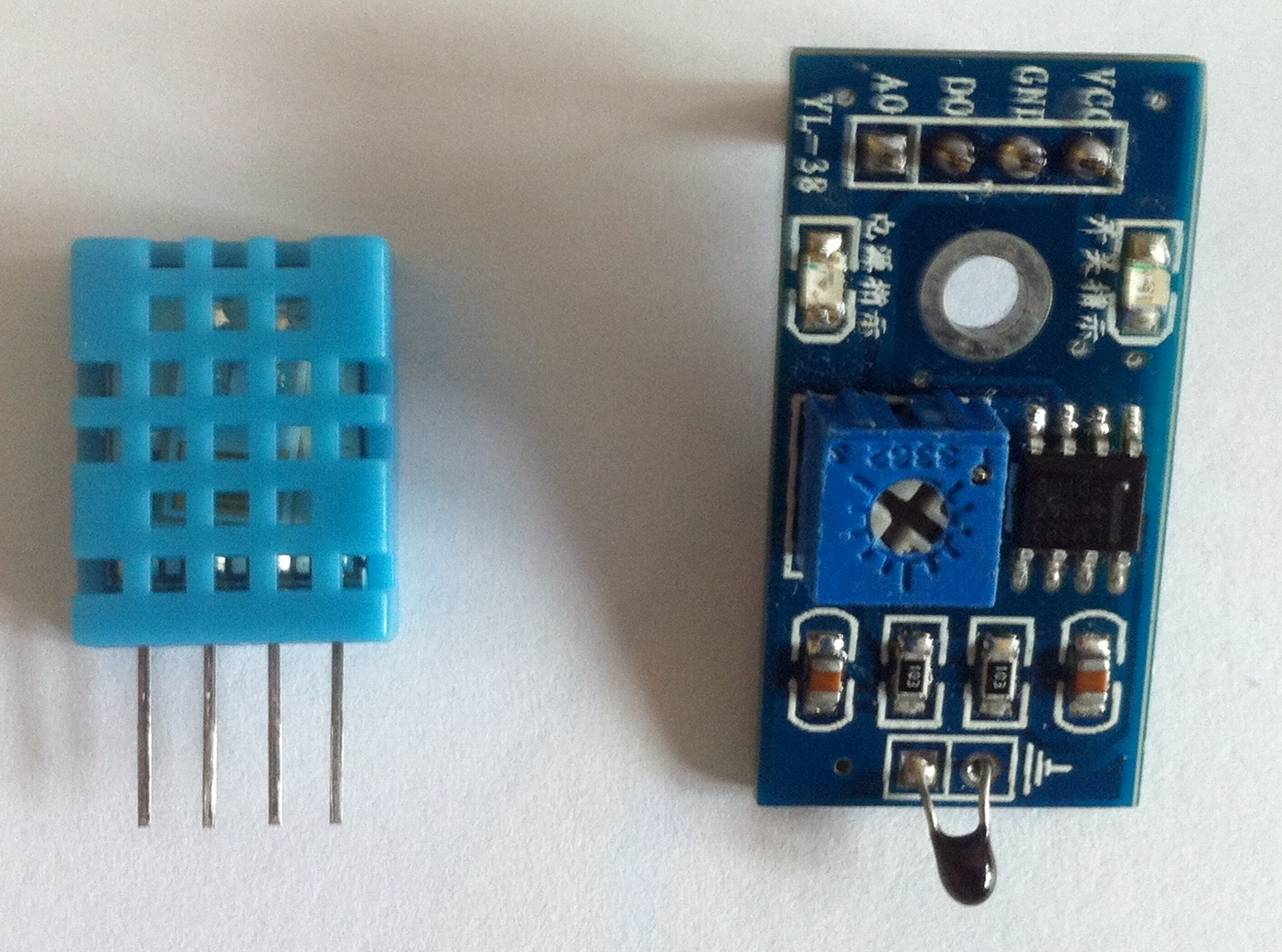

二、DIY配件展览

四、DIY组装后效果图

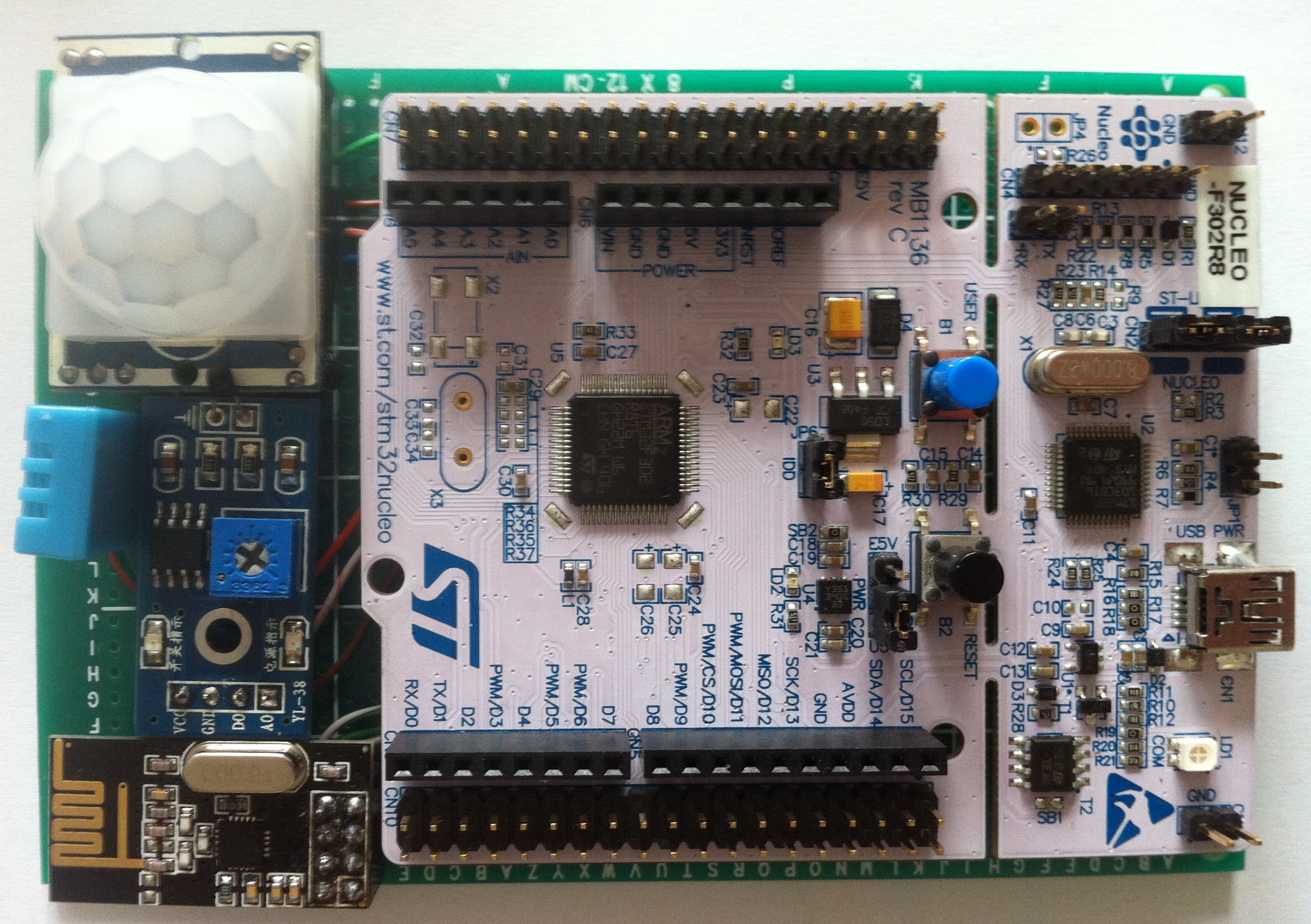

1.STM32F302 NUCLEO实验板

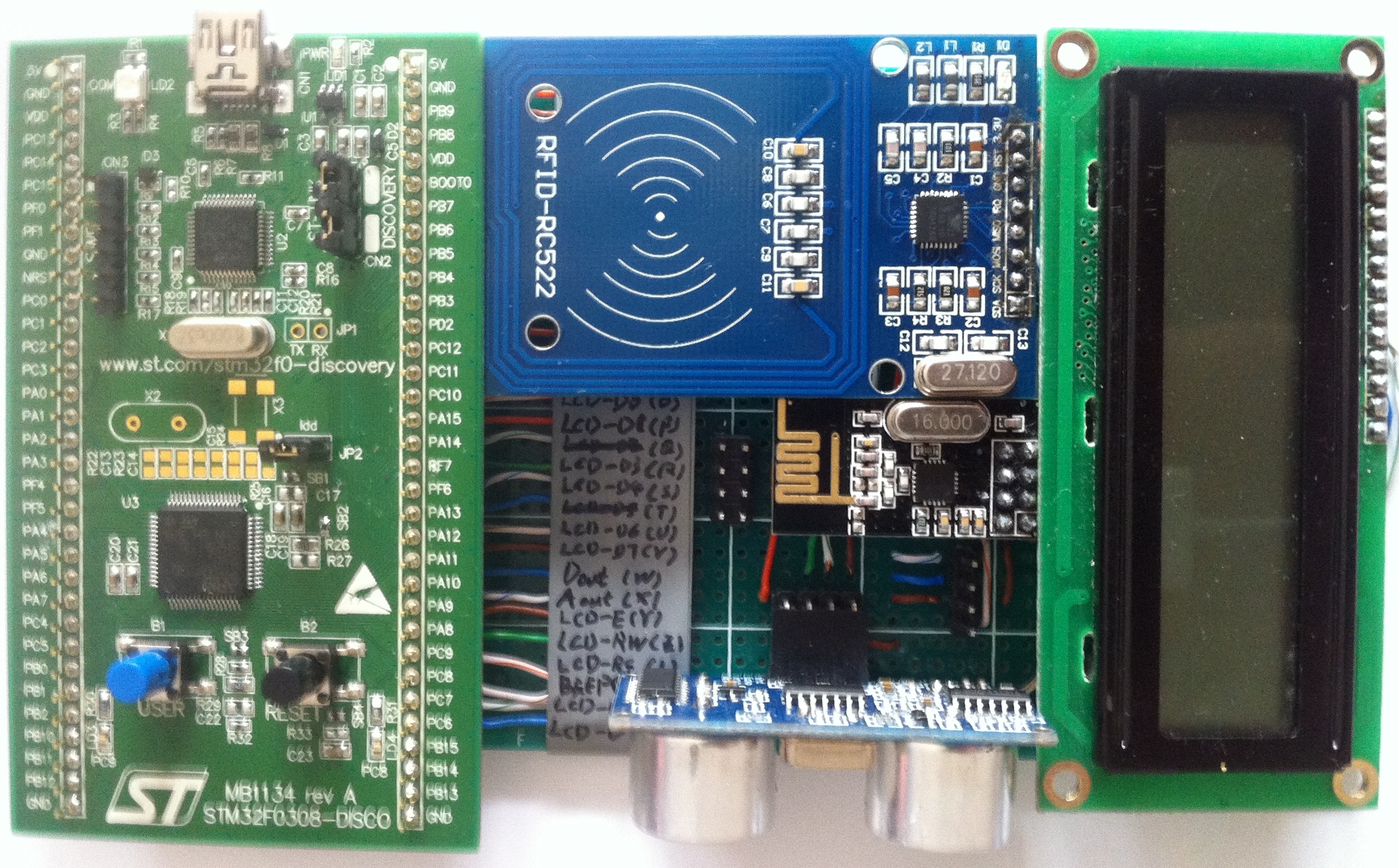

2.STM32F030 DISC实验板
