背景：使用STM32L433VCT6驱动段码屏，33个段，其中用到一个PC10引脚，使用STM32CubeMX配置，只配置了LCD复用功能，但是用于LCD_SEG40还是LCD_SEG28，没有指定。

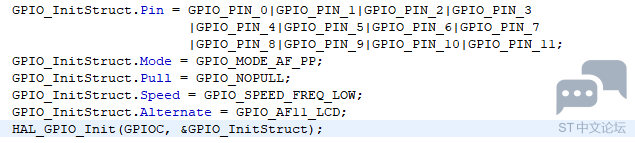

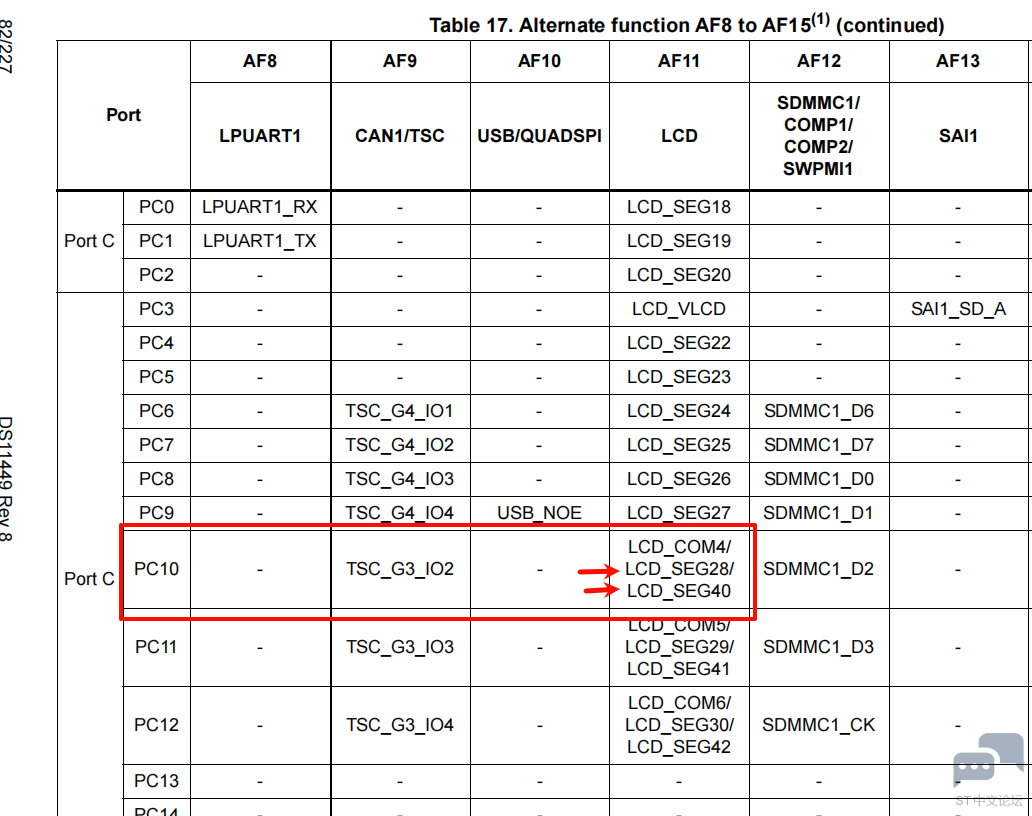

数据手册：

问题：如何指定PC10 用于LCD功能同时，制定PC10用于LCD_SEG28

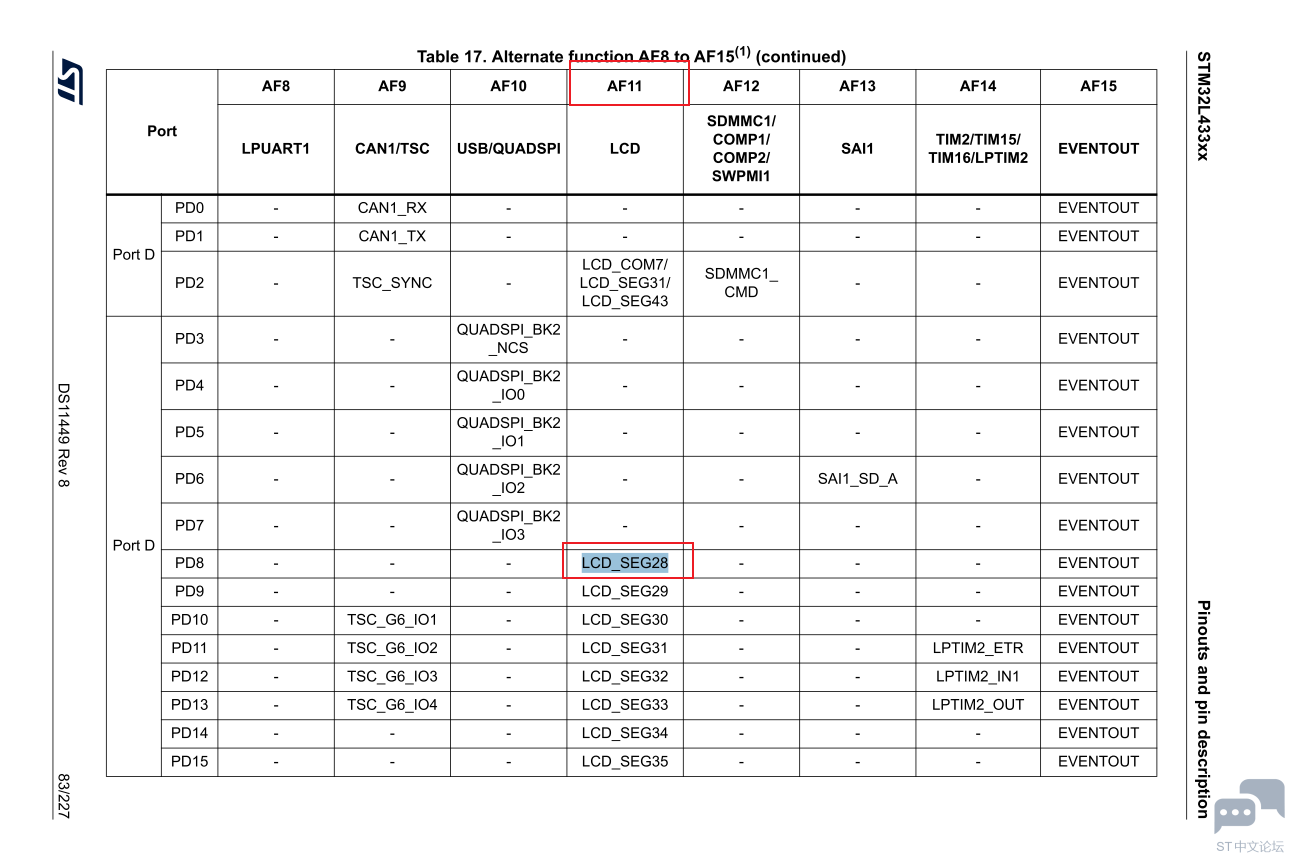

从手册上看，是利用了重映射功能呢. 同时在IO 引脚上（PC10 和 PD8）的AF11是有互斥功能的。 也就是不配置PD8，就可以配置PC10 为 SEG28。 这一点楼主有板子可以验证一下看看。 只要在CUBEMX 上点击PC10修改一下即可。

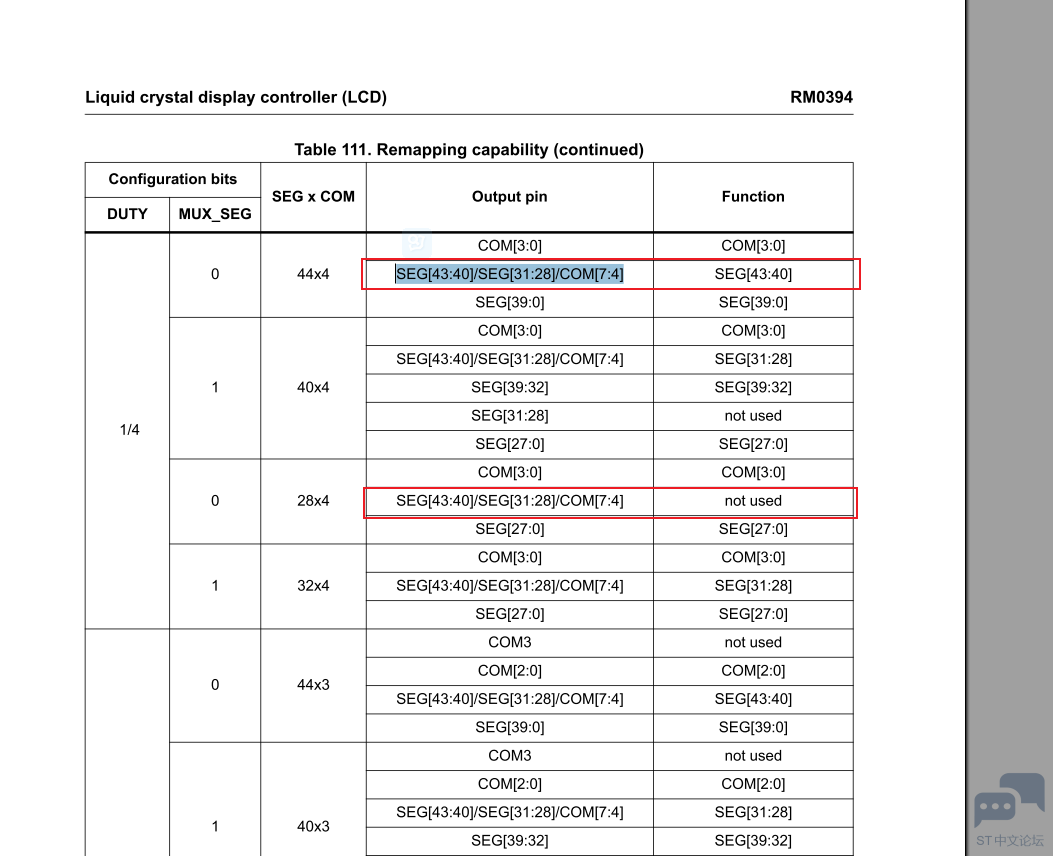

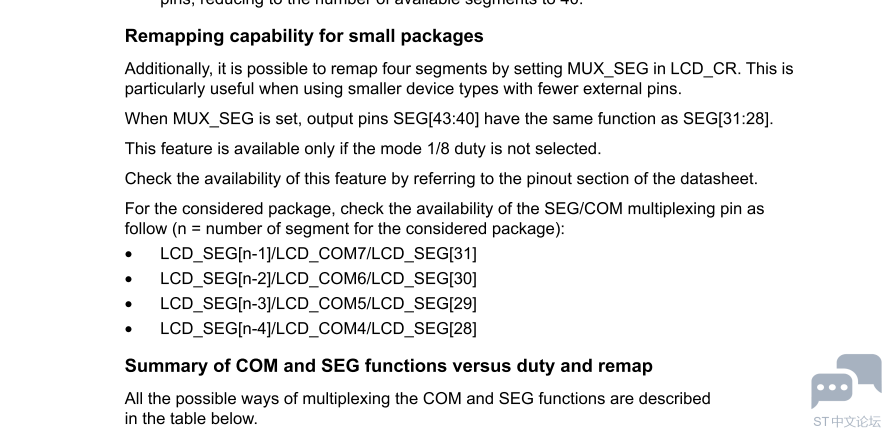

这个地方在参考手册的一个地方有介绍。比方以下面截图中红色配置为例来看。


此时，那些LCD复用功能三选项脚的硬件映射情况就是：


三选项脚SEG40/SEG28/COM4就用作COM4,


三选项脚SEG41/SEG29/COM5就用作COM5,


三选项脚SEG42/SEG30/COM6就用作COM6,


三选项脚SEG43/SEG31/COM7就用作COM7,


建议使用图形化工具CubeMx进行配置。

xmshao 发表于 2025-5-14 16:37
这个地方在参考手册的一个地方有介绍。比方以下面截图中红色配置为例来看。</p>
<p>

多谢，使用STM32CubeMX是已经配置了，如下图，但是实际上在程序上需要特殊处理一下，按照SEG40和SEG41的显示，数据才会正常

butterflyspring 发表于 2025-5-14 16:46
从手册上看，是利用了重映射功能呢. 同时在IO 引脚上（PC10 和 PD8）的AF11是有互斥功能的。 也就是不配置P ...

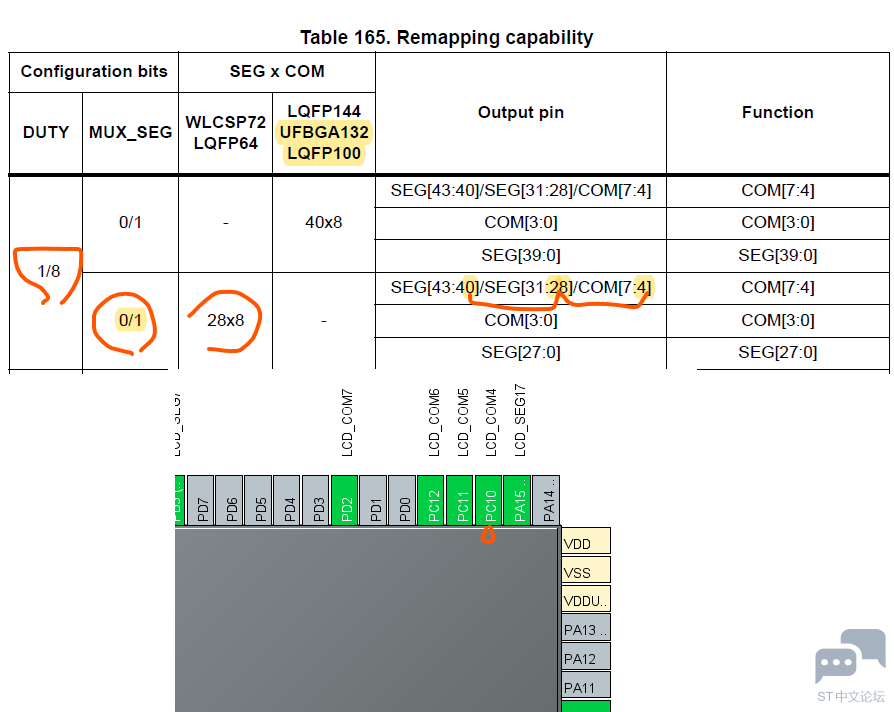

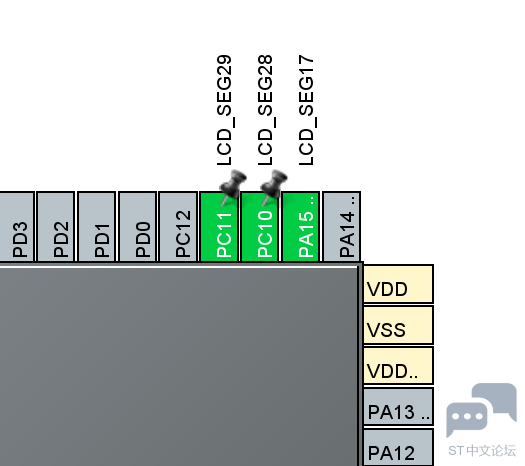

在STM32CubeMX上已经配置了PC10为SEG28但是实际为SEG40

星海灿烂 发表于 2025-5-14 17:03
在STM32CubeMX上已经配置了PC10为SEG28但是实际为SEG40

是用的4X40 那组配置显示的么？

butterflyspring 发表于 2025-5-14 17:47
是用的4X40 那组配置显示的么？

我使用的LCD屏是33个SEG，4个COM

butterflyspring 发表于 2025-5-14 17:47
是用的4X40 那组配置显示的么？

怎么配置为4*40的形式显示呢

星海灿烂 发表于 2025-5-14 22:36
怎么配置为4*40的形式显示呢

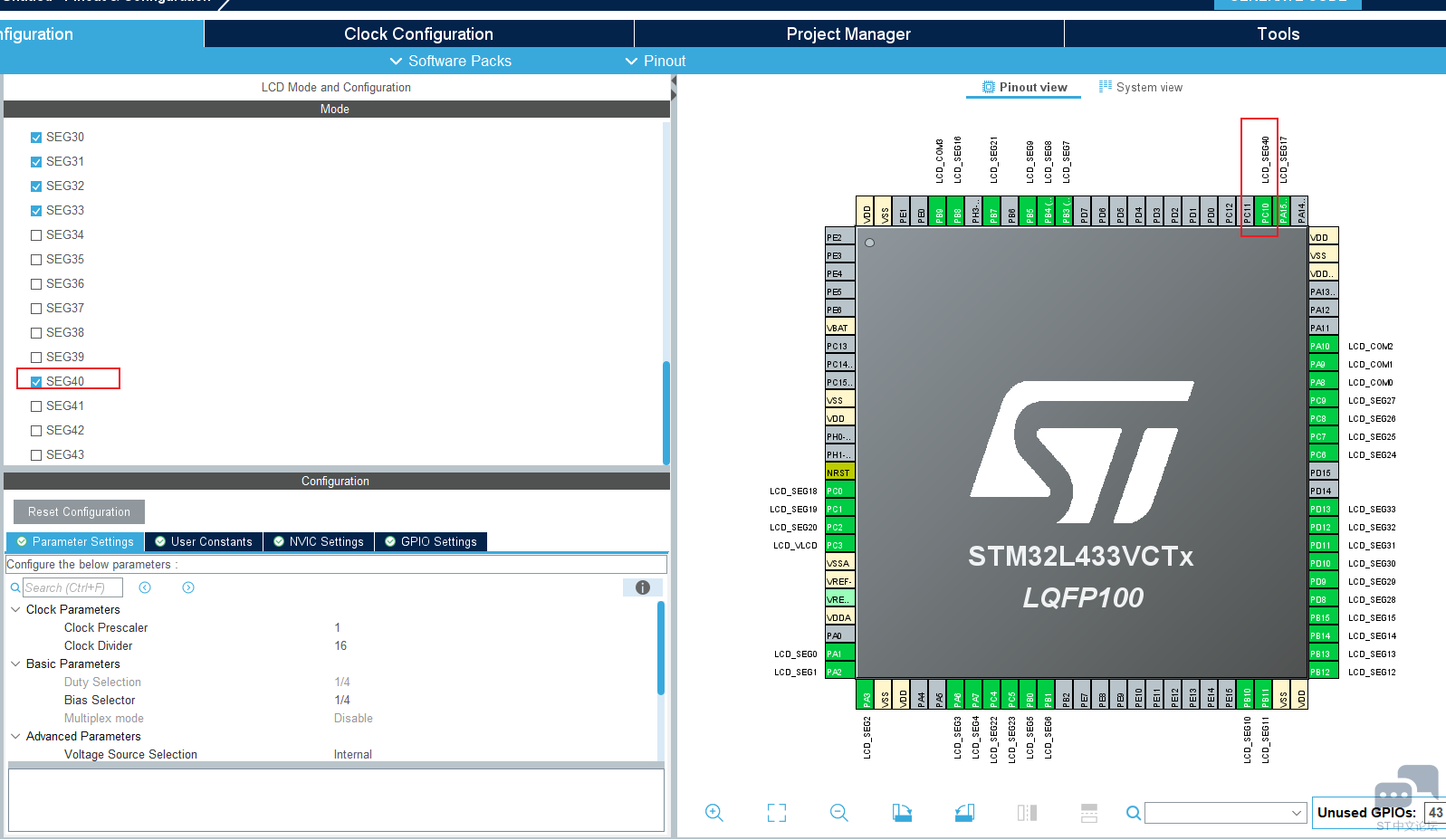

将CubeMx 上的 Mutiplex Mode 勾选上，看看结果是否正确。

butterflyspring 发表于 2025-5-15 14:59</p>
<p>将CubeMx 上的 Mutiplex Mode 勾选上，看看结果是否正确。

[md]勾选上后，能够将PC10和PC11指定为SEG_28、SEG_29，但是原本PD10、PD11对应的SEG30,SEG31就没有起作用了，实际起作用的是PC12和PD2对应的SEG30_SEG31。

看了一下，开启multiplex Mode，SEG[31:28]与SEG[43:40]复用了
