使用Platformio平台的libopencm3开发框架来开发STM32G0，开发环境为VSCode+PIO插件，这里以开发STM32G070RB芯片为例介绍。

1 自定义开发板

由于使用的STM32G070RB在pio的libopencm3框架中没有这个型号，因此首先需要先定义一个自定义开发板型号；

• 安装ST-STM32 platforms
  在Platformio的platforms中搜索STM32，然后安装ST-STM32 platforms框架，
• 根据已有的相似型号进行更改配置json文件
  在PIO安装目录找到对应平台开发板文件夹，比如我这里pio安装在默认的用户目录，则STM32开发板的路径如下:



1. C:\Users\userName\.platformio\platforms\ststm32\boards

复制代码

复制一个相近的板子型号的json配置文件命名为 MonkeyPi_STM32_G070RB.json，更改mcu型号、svd等信息；这里复制修改 nucleo_g071rb 这个json文件，修改后如下：

1. 1{

2. 2  "build": {

3. 3    "core": "stm32",

4. 4    "cpu": "cortex-m0plus",

5. 5    "extra_flags": "-DSTM32G0xx -DSTM32G070xx",

6. 6    "f_cpu": "64000000L",

7. 7    "framework_extra_flags": {

8. 8      "arduino": "-D__CORTEX_SC=0"

9. 9    },

10. 10    "mcu": "stm32g070rbt6",

11. 11    "product_line": "STM32G070xx",

12. 12    "variant": "STM32G0xx/G070RBT"

13. 13  },

14. 14  "debug": {

15. 15    "default_tools": [

16. 16      "stlink"

17. 17    ],

18. 18    "jlink_device": "STM32G070RB",

19. 19    "onboard_tools": [

20. 20      "stlink"

21. 21    ],

22. 22    "openocd_target": "stm32g0x",

23. 23    "svd_path": "STM32G070.svd"

24. 24  },

25. 25  "frameworks": [

26. 26    "arduino",

27. 27    "cmsis",

28. 28    "libopencm3",

29. 29    "stm32cube",

30. 30    "zephyr"

31. 31  ],

32. 32  "name": "MonkeyPi_STM32_G070RB",

33. 33  "upload": {

34. 34    "maximum_ram_size": 36864,

35. 35    "maximum_size": 131072,

36. 36    "protocol": "stlink",

37. 37    "protocols": [

38. 38      "stlink",

39. 39      "jlink",

40. 40      "cmsis-dap",

41. 41      "blackmagic",

42. 42      "mbed"

43. 43    ]

44. 44  },

45. 45  "url": "https://www.st.com/zh/microcontrollers-microprocessors/stm32g070rb.html",

46. 46  "vendor": "ST"

47. 47}

复制代码

2 新建测试项目

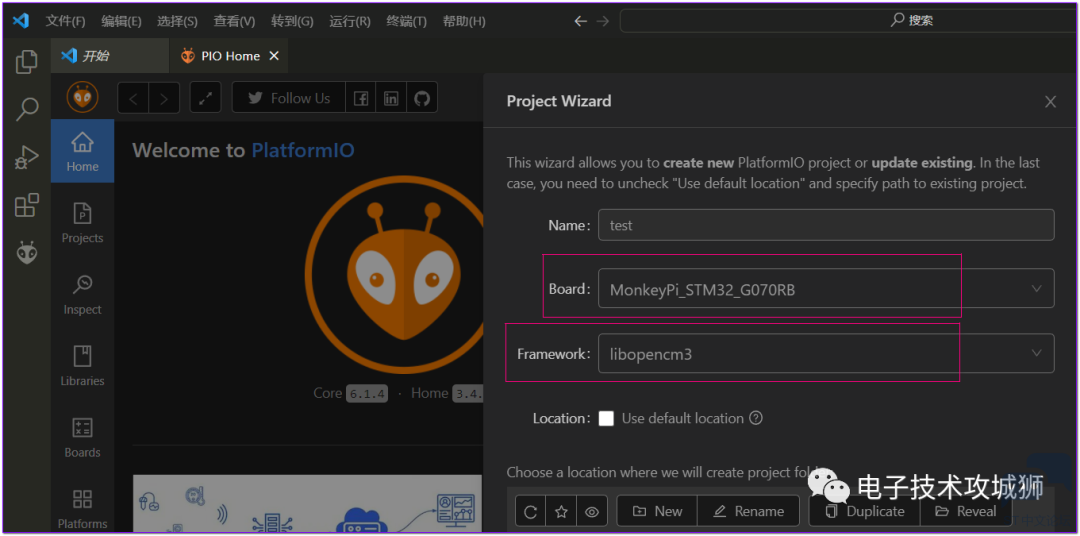

• 新建项目，并选择开发板型号为自定义板子名称 MonkeyPi_STM32_G070RB，开发框架选择libopencm3



• 在项目目录 src下新建主程序文件 main.c ，内容如下：



1. 1/**

2. 2 * @file main.c

3. 3 * @author MakerInChina (makerinchina.cn)

4. 4 * @brief

5. 5 * @version 0.01

6. 6 * @date 2022-09-04

7. 7 *

8. 8 * @copyright Copyright (c) 2022

9. 9 *

10. 10 */

11. 11

12. 12#include <libopencm3/stm32/rcc.h>

13. 13#include <libopencm3/stm32/gpio.h>

14. 14

15. 15int main(void)

16. 16{

17. 17

18. 18    //system clock

19. 19    rcc_clock_setup(&rcc_clock_config[RCC_CLOCK_CONFIG_HSI_PLL_64MHZ]);

20. 20

21. 21    //gpio setting

22. 22    rcc_periph_clock_enable(RCC_GPIOC);

23. 23    gpio_mode_setup(GPIOC,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO12);

24. 24

25. 25    while (1)

26. 26    {

27. 27        //toggle gpio

28. 28        gpio_toggle(GPIOC,GPIO12);

29. 29

30. 30        for(int i=0; i<4000000; i++){

31. 31            __asm__("nop;");

32. 32        }

33. 33    }

34. 34

35. 35    return 0;

36. 36}

复制代码

这个测试程序中 先使用 rcc_clock_setup 函数配置系统时钟为64MHz，然后使用 gpio_mode_setup 函数设置GPIO模式，最后调用 gpio_toggle 对GPIO进行翻转操作。

3 编译和下载

• 下载方式需要根据自己的硬件进行修改，在项目的platformio.ini文件中可以配置，这里使用DAPLink SWD方式下载，因此将upload_protocol更改为cmsis-dap，则platformio.ini文件如下：



1. 1[env:MonkeyPi_STM32_G070RB]

2. 2platform = ststm32

3. 3board = MonkeyPi_STM32_G070RB

4. 4framework = libopencm3

5. 5

6. 6upload_protocol=cmsis-dap

7. 7debug_tool=cmsis-dap

复制代码

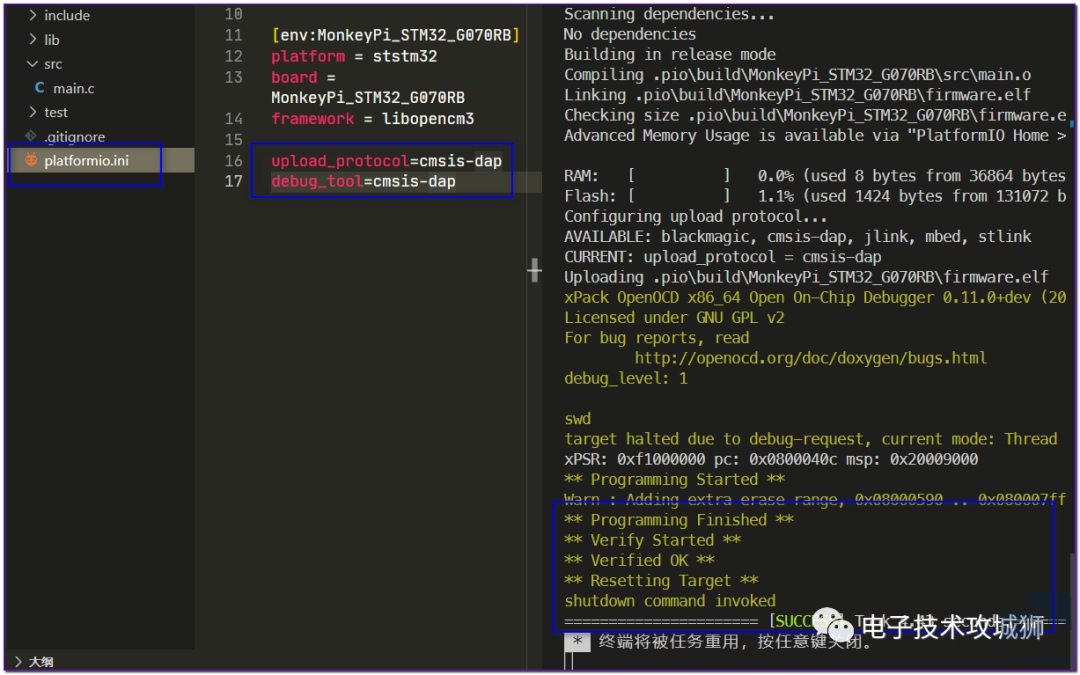

• 然后就可以进行烧录和调试了(使用openocd方式进行下载和调试)：
