使用Platformio平台的libopencm3开发框架来开发STM32G0，下面介绍SPI接口的基本使用。

1 SPI配置

以下为设置SPI1，引脚映射为PA5\6\7，使用软件控制CS-PA4;

1. 1/* Enable SPI1 Periph and gpio clocks */

2. 2    rcc_periph_clock_enable(RCC_SPI1);

3. 3    rcc_periph_clock_enable(RCC_GPIOA);

4. 4

5. 5/* Configure GPIOs:

6. 6     *

7. 7     * SCK=PA5

8. 8     * MOSI=PA7

9. 9     * MISO=PA6

10. 10     *

11. 11     * for SD card

12. 12     * SDCS PA4

13. 13     */

14. 14

15. 15//MOSI & SCK & MISO

16. 16gpio_mode_setup(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE,GPIO5|GPIO7|GPIO6);

17. 17gpio_set_af(GPIOA,GPIO_AF0,GPIO5|GPIO7|GPIO6);

18. 18gpio_set_output_options(GPIOA, GPIO_OTYPE_PP,GPIO_OSPEED_LOW,GPIO5|GPIO7|GPIO6);

19. 19

20. 20//SDCS

21. 21gpio_mode_setup(GPIOA,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO4);

22. 22gpio_set(GPIOA,GPIO4);

23. 23

24. 24/* Reset SPI, SPI_CR1 register cleared, SPI is disabled */

25. 25spi_reset(SPI1);

26. 26

27. 27/* Set up SPI in Master mode with:

28. 28   * Clock baud rate

29. 29   * Clock polarity

30. 30   * Clock phase

31. 31   * Frame format MSB

32. 32   */

33. 33spi_init_master(SPI1, SPI_CR1_BAUDRATE_FPCLK_DIV_128,

34. 34                SPI_CR1_CPOL_CLK_TO_0_WHEN_IDLE,

35. 35                SPI_CR1_CPHA_CLK_TRANSITION_1,

36. 36                SPI_CR1_MSBFIRST);

37. 37

38. 38    spi_set_data_size(SPI1,SPI_CR2_DS_8BIT);

39. 39    spi_set_full_duplex_mode(SPI1);

40. 40

41. 41/*

42. 42   * Set NSS management to software.

43. 43   *

44. 44   * Note:

45. 45   * Setting nss high is very important, even if we are controlling

46. 46   * the GPIO

47. 47   * ourselves this bit needs to be at least set to 1, otherwise the spi

48. 48   * peripheral will not send any data out.

49. 49   */

50. 50spi_enable_software_slave_management(SPI1);

51. 51spi_set_nss_high(SPI1);

52. 52

53. 53/* Enable SPI1 periph. */

54. 54spi_enable(SPI1);

复制代码

设置流程：打开外设时钟-> 设置SPI引脚 -> CS引脚 -> 配置SPI模式包括SPI速度、CPOL\CPHA -> SPI传输数据位数 -> NSS配置 -> SPI使能；

2 SPI读写

• 写入后读取



1. 1uint16_t spi_xfer(uint32_t spi, uint16_t data)

复制代码

• 发送



1. 1void spi_send(uint32_t spi, uint16_t data)

2. 2

复制代码

• 接收



1. 1uint16_t spi_read(uint32_t spi)

复制代码

• 对于8bit的发送和接收在STM32G0上，libopencm3库需要使用如下接口：



1. 1spi_send8();

2. 2spi_read8();

复制代码

3 说明

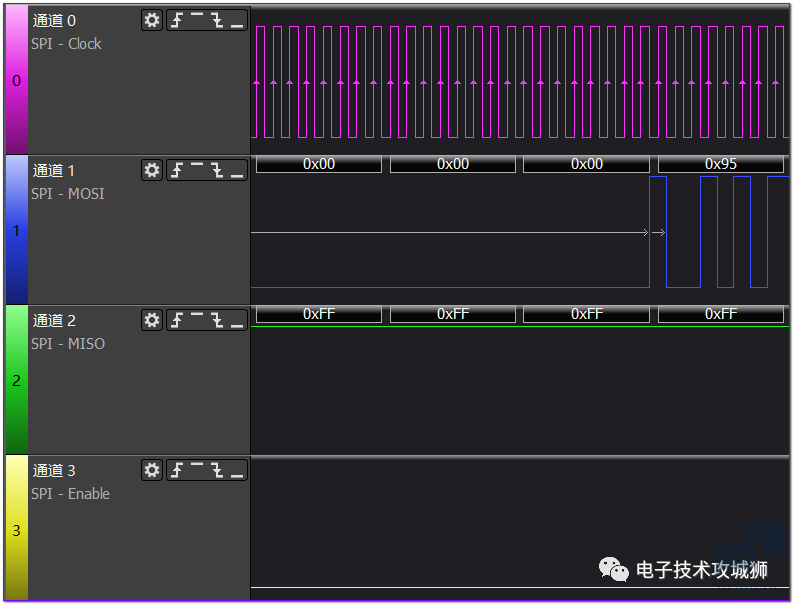

默认配置的SPI时钟是连续的，波形如下：

在某些时候需要在帧之间有些空隙，可以设置CR2寄存器的NSSP位或者直接在发送前进行延时：

1. 1SPI_CR2(SPI1) |= SPI_CR2_NSSP; //NSSP

复制代码

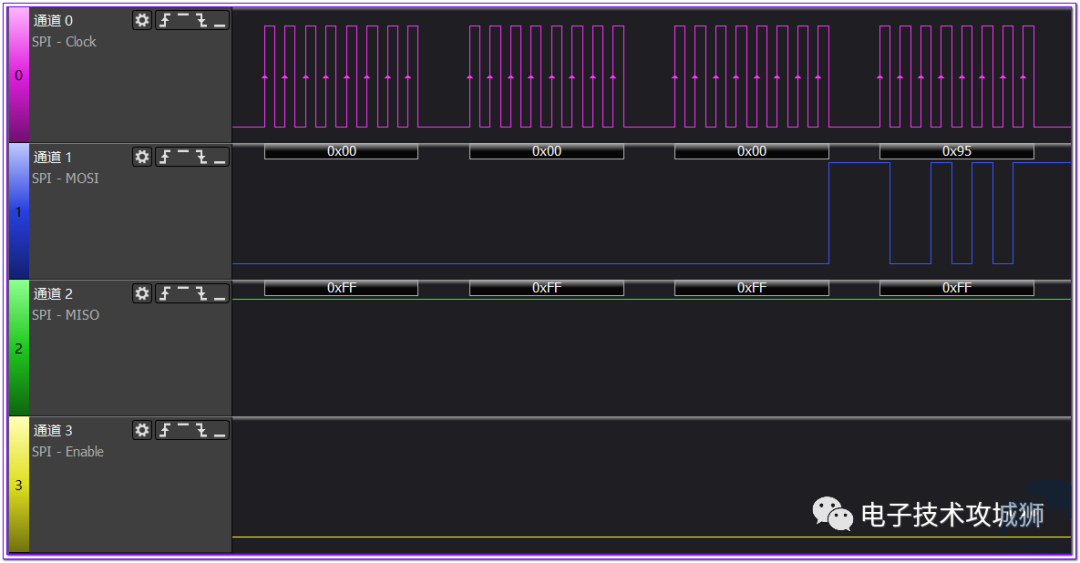

波形如下：

转载自：MakerInChina.cn
