一、硬件电路分析

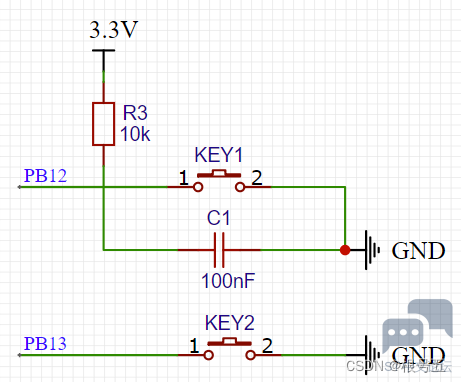

按键的具体硬件电路原理图如下：



大致就这两种：
KEY1 带上拉电路的，按键按下，PB12接地，输入低电平。
KEY2 不带上拉电路的，按键按下，PB13接地，输入低电平。
二、KEY按键配置
1. GPIO时钟配置
GPIO时钟配置函数

1. void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

复制代码

本次配置如下

1. RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE); // 使能PB端口时钟

复制代码

2. GPIO初始化配置
工作模式可以参考：STM32F103：GPIO八种工作原理详解

本次GPIO初始化配置工作模式为：GPIO_Mode_IPU 上拉输入，因为按键按下输入的电平是低电平，上拉输入会使低电平输入更加容易读取。

GPIO初始化函数

1. void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

复制代码

本次配置如下：

1.   GPIO_InitTypeDef GPIO_InitStructure;

2.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13;        // PB14,PB15

3.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                        //上拉输入

4.   GPIO_Init(GPIOB, &GPIO_InitStructure);                                          //初始化PB端口

复制代码

3. GPIO输入读取配置
GPIO输入读取函数
返回值：低电平----0，高电平----1。

1. uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

复制代码

本次配置如下：

1. #define KEY1  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)//读取按键1

2. #define KEY2  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)//读取按键2

复制代码

三、KEY按键实验
1. KEY按键实验功能介绍
本次实验主要实现的功能就是：
按KEY1，key加1，然后通过串口printf()函数，打印输出key值。
按KEY2，key减1，然后通过串口printf()函数，打印输出key值。

2. 配置程序
key.c

1. #include "KEY.h"

2.

3. /***************  配置KEY用到的I/O口 *******************/

4. void KEY_GPIO_Config(void)

5. {

6.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);         // 使能PB端口时钟

7.

8.   GPIO_InitTypeDef GPIO_InitStructure;

9.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13;        // PB12,PB13

10.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                        //上拉输入模式

11.   GPIO_Init(GPIOB, &GPIO_InitStructure);                                          //初始化PB端口

12. }

复制代码

key.h

1. #ifndef __KEY_H

2. #define        __KEY_H

3.

4. #include "stm32f10x.h"

5.

6. #define KEY1  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)//读取按键1

7. #define KEY2  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)//读取按键2

8.

9. void KEY_GPIO_Config(void);        //Key初始化

10.

11. #endif

复制代码

3. 具体实现程序
main.c

1. #include "stm32f10x.h"

2. #include <stdio.h>

3. #include "delay.h"

4. #include "KEY.h"

5. #include "Uart1.h"

6.

7. int main (void)

8. {

9.         KEY_GPIO_Config();        //KEY初始化

10.         Uart1_init();                //串口1初始化

11.

12.         static         u8         key_up=1;        //按键松开标志

13.                         int key=0;                //按键计数

14.

15.         while(1)

16.         {

17.                 if((key_up==1)&&(KEY1==0||KEY2==0))

18.                 {

19.                         delay_ms(10);        //消抖

20.                         key_up=0;

21.                         if(KEY1==0)

22.                         {

23.                                 key++;

24.                                 printf("Key=%d",key);

25.                         }

26.                         else if(KEY2==0)

27.                         {

28.                                 key--;

29.                                 printf("Key=%d",key);

30.                         }

31.                 }

32.                 else if(KEY1==1&&KEY2==1)        //按键松开

33.                 {

34.                         key_up=1;

35.                 }

36.         }

37. }


复制代码

————————————————
