一、什么是BSS段(ZI段)
bss段（bss segment）通常是指用来存放程序中未初始化的全局变量的一块内存区域。
bss是英文Block Started by Symbol的简称。
bss段属于静态内存分配。

而在Keil里，BSS段被称为ZI段

二、为什么要复制data段
这是因为对于在STM32F103这类资源紧缺的单片机芯片中，数据段只是暂时先保存在Flash上，在使用前被复制到内存里，而复制到内存这个过程是需要我们自己实现的。实际上在keil中，*(InRoot$$Sections)这一段就是keil帮我们做好的一段代码，当我们调用main函数时，keil会帮我们自动添加。但是为了学习，我们来自己实现一下，那么就需要知道数据段的加载地址（在Flash上的位置）和链接地址（需要放在内存中的位置），在keil中获取这些地址的方法如下：

1. 数据段的加载地址：        Load$RW_IRAM1$Base

2. 数据段的链接地址：        Image$RW_IRAM1$Base

3. 数据段的长度：                 Image$RW_IRAM1$Length

4. ZI段的链接地址：                Image$RW_IRAM1$ZI$Base

5. ZI段的长度：                 Image$RW_IRAM1$ZI$Length

复制代码

三、编写代码实现
将start.s修改为如下所示

1. Stack_Size      EQU     0x00000500                                  ;定义堆栈大小为1024byte

2.                                 AREA    STACK, NOINIT, READWRITE, ALIGN=3  ;定义一个数据段,标记为STACK，即栈，不写入初始值初，对RAM来说，即初始化为0，8字节对齐

3. Stack_Mem                SPACE        Stack_Size                                    ;保留Stack_Size大小的栈空间

4. __initial_sp                                                                                  ;标号，代表堆栈顶部地址，后面有用

5.

6.                 PRESERVE8                                                        ;指示编译器8字节对齐

7.                 THUMB                                                                ;指示编译器以后的指令为THUMB指令

8.

9.

10. ; Vector Table Mapped to Address 0 at Reset

11.                                 AREA    RESET, CODE, READONLY                ;定义只读数据段，标记为RESET，其实放在CODE区，位于0地址

12.                                 EXPORT  __Vectors                                        ;在程序中声明一个全局的标号__Vectors，该标号可在其他的文件中引用

13.

14. __Vectors       DCD     __initial_sp                                ;当前地址写入一个字(32bit)数据，值应该为栈顶地址

15.                 DCD     Reset_Handler                      ;当前地址写入一个字(32bit)数据，值为Reset_Handler指向的地址值，即程序入口地址

16.

17.                                 AREA    |.text|, CODE, READONLY                ;定义代码段，标记为.text

18.

19. ; Reset handler        ;利用PROC、ENDP这一对伪指令把程序段分为若干个过程，使程序的结构加清晰

20. Reset_Handler   PROC                                                                ;过程的开始

21.                                 EXPORT  Reset_Handler        [WEAK]                ;[WEAK] 弱定义，意思是如果在别处也定义该标号(函数)，在链接时用别处的地址。

22.

23.                                 IMPORT |Image$RW_IRAM1$Base|                ;从别处导入data段的链接地址

24.                                 IMPORT |Image$RW_IRAM1$Length|        ;从别处导入data段的长度

25.                                 IMPORT |Load$RW_IRAM1$Base|                ;从别处导入data段的加载地址

26.                                 IMPORT |Image$RW_IRAM1$ZI$Base|        ;从别处导入ZI段的链接地址

27.                                 IMPORT |Image$RW_IRAM1$ZI$Length|;从别处导入ZI段的长度

28.

29. ; 复制数据段

30.                                 LDR R0, = |Load$RW_IRAM1$Base|           ;将data段的加载地址存入R0寄存器

31.                                 LDR R1, = |Image$RW_IRAM1$Base|   ;将data段的链接地址存入R1寄存器

32.                                 LDR R2, = |Image$RW_IRAM1$Length| ;将data段的长度存入R2寄存器

33. CopyData

34.                                 SUB R2, R2, #4                                                ;每次复制4个字节的data段数据

35.                                 LDR R3, [R0, R2]                                        ;把加载地址处的值取出到R3寄存器

36.                                 STR R3, [R1, R2]                                        ;把取出的值从R3寄存器存入到链接地址

37.                                 CMP R2, #0                                                        ;将计数和0相比较

38.                                 BNE CopyData                                                ;如果不相等，跳转到CopyData标签处，相等则往下执行

39.

40. ; 清除BSS段

41.                                 LDR R0, = |Image$RW_IRAM1$ZI$Base|   ;将bss段的链接地址存入R1寄存器

42.                                 LDR R1, = |Image$RW_IRAM1$ZI$Length| ;将bss段的长度存入R2寄存器

43. CleanBss

44.                                 SUB R1, R1, #4                                                ;每次清除4个字节的bss段数据

45.                                 MOV R3, #0                                                        ;将0存入r3寄存器

46.                                 STR R3, [R0, R1]                                        ;把R3寄存器存入到链接地址

47.                                 CMP R1, #0                                                        ;将计数和0相比较

48.                                 BNE CleanBss                                                ;如果不相等，跳转到CleanBss标签处，相等则往下执行

49.

50.

51.                                 IMPORT  mymain                                                ;通知编译器要使用的标号在其他文件

52.                                 BL                mymain                                                 ;跳转去执行main函数

53.                                 B                .                                                        ;原地跳转，即处于循环状态

54.                                 ENDP

55.

56.                 ALIGN                                                                 ;填充字节使地址对齐

57.                 END                                                                        ;整个汇编文件结束


复制代码

四、验证

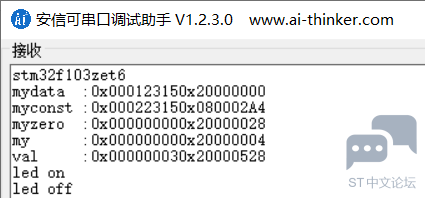

其他文件不做修改，编译烧录运行，可以看到所有变量的值都正确了



五、注意
我们之前看过编译出来的hex文件，发现myzero和my变量也存在，这就意味着这两个本该在bss段的变量也会在Flash中，这就很奇怪了，而事实是：

对于keil来说，一个本该放到BSS段的变量，如果它所占据的空间小于等于8字节自己，keil仍然会把它放在data段里。只有当它所占据的空间大于8字节时，才会放到BSS段。

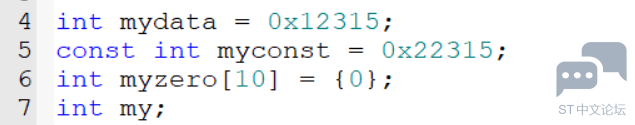

那么我们将myzero修改为一个数组

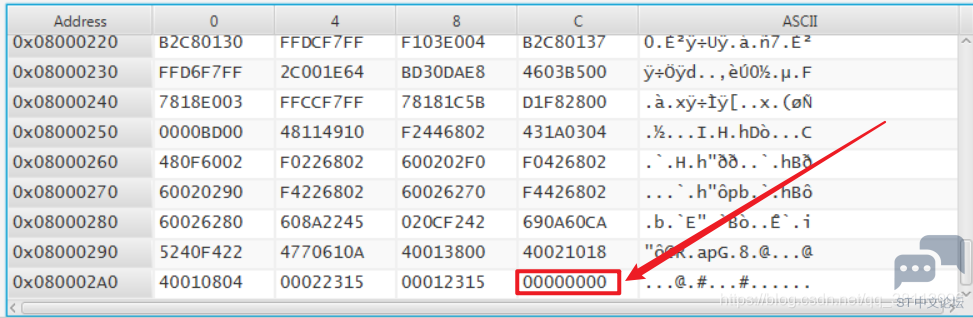

这样查看hex文件，可以看到，只有my变量存在了
