本文开发环境：

MCU型号：STM32F103C8T6最小系统板
IDE环境： MDK V5.36
代码生成工具：STM32CubeMx 6.3.0

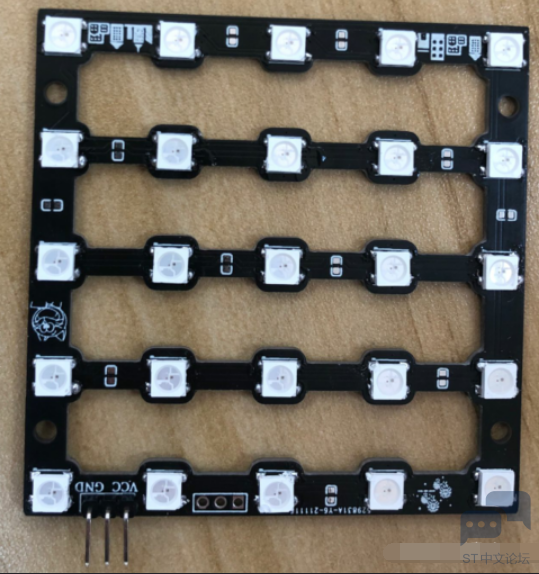

电路板实拍：






一、配置CubeMX
新建工程，选择芯片，配置SYS,RCC略

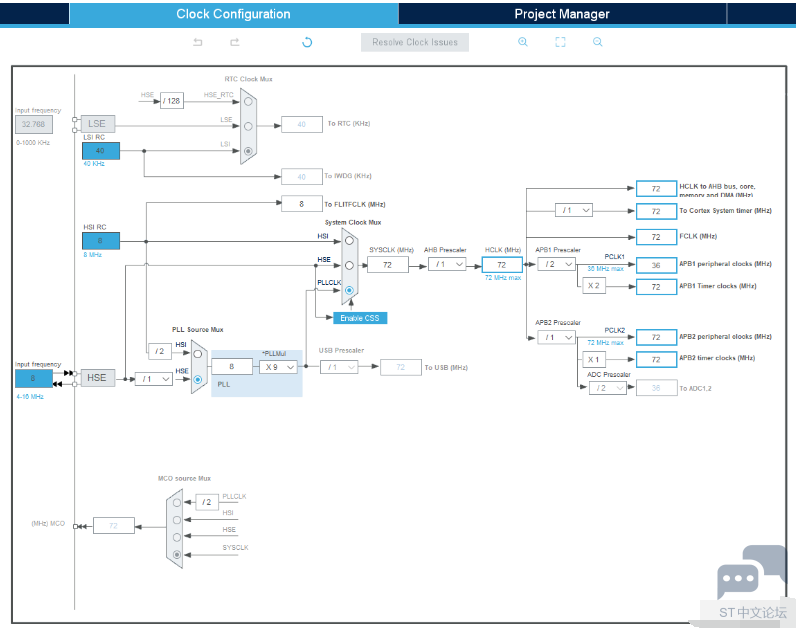

1.1 时钟树配置
这里直接把时钟开到最高72MHz

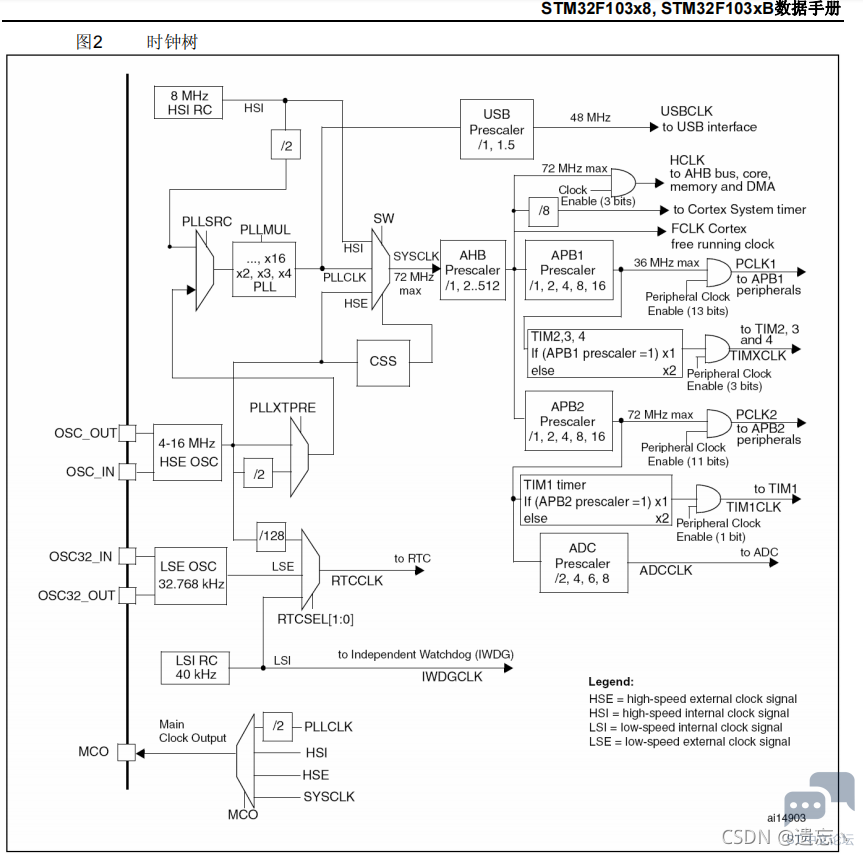

读数据手册，可以发现只有TIM1是挂载在APB2总线上的

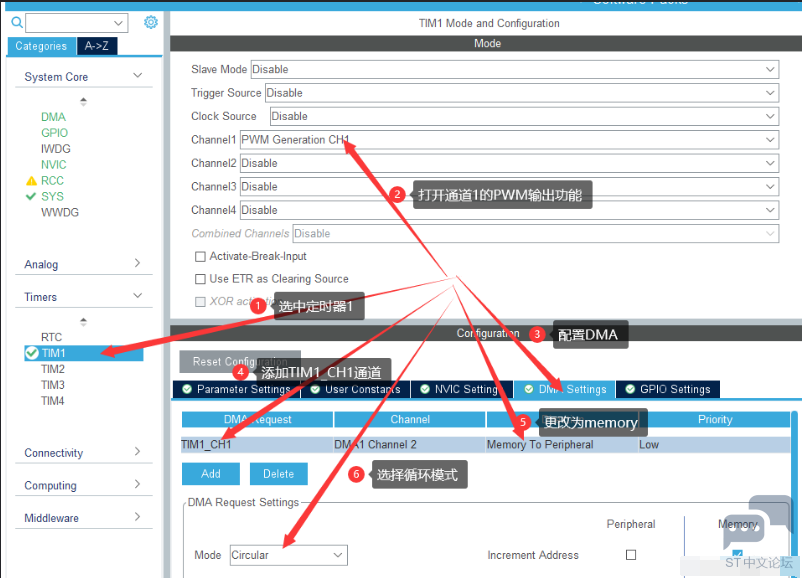

1.2 配置DMA



周期计算：

WS2812B需要800kb的周期，系统时钟是72MHz，TIM1是挂在APB2总线上的，它的时钟也是72MHz，

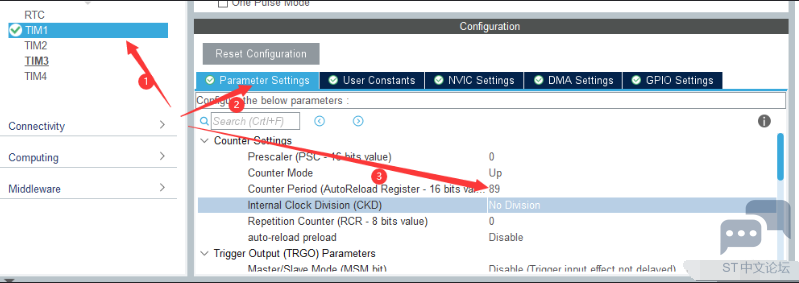

因此，有：72 * 1000 / 800 = 90 （89+1），因此自动装载值设为 89 ；



这样cubeMX的配置就完毕了，打开生成的工程文件。

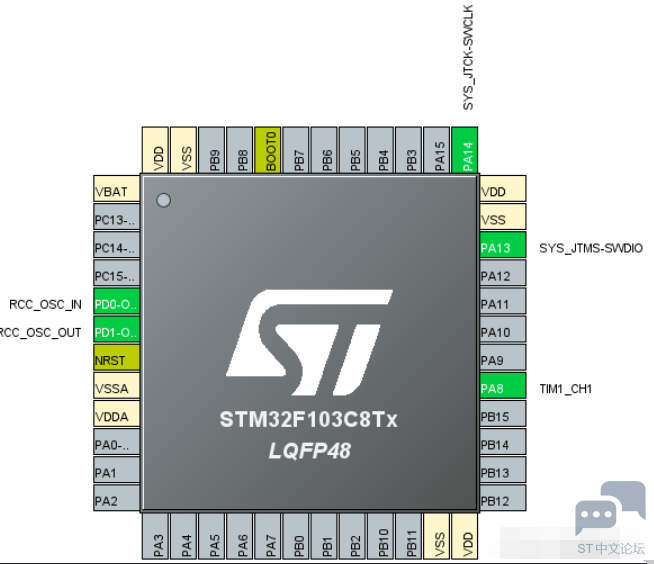

最终引脚配置图：



可以发现，PWM输出引脚为PA8。

二、代码部分
在main.c里添加：

此函数实现了灯效的控制，可以通过用户传入的RGB参数，来自动填充数组：

1. int fputc(int ch,FILE *f)

2. {

3.         ITM_SendChar(ch);

4.         return (ch);

5. }

6.

7. #define ONE_PULSE        (60)                           //1 码计数个数

8. #define ZERO_PULSE       (30)                           //0 码计数个数

9. #define RESET_PULSE      (48)                           //80 复位电平个数（不能低于40）

10. #define LED_NUMS         (25)                            //led 个数

11. #define LED_DATA_LEN     (24)                           //led 长度，单个需要24个字节

12. #define WS2812_DATA_LEN  (LED_NUMS*LED_DATA_LEN)        //ws2812灯条需要的数组长度

13. #define DMA_LED_LEN (RESET_PULSE+WS2812_DATA_LEN)       //传输数据长度

14.

15. uint16_t static RGB_buffur[RESET_PULSE + WS2812_DATA_LEN] = { 0 };

16.

17. void ws2812_set_RGB(uint8_t R, uint8_t G, uint8_t B, uint16_t num)

18. {

19.     //指针偏移:需要跳过复位信号的N个0

20.     uint16_t* p = (RGB_buffur + RESET_PULSE) + (num * LED_DATA_LEN);

21.

22.     for (uint16_t i = 0;i < 8;i++)

23.     {

24.         //填充数组

25.         p<i>      = (G << i) & (0x80)?ONE_PULSE:ZERO_PULSE;

26.         p[i + 8]  = (R << i) & (0x80)?ONE_PULSE:ZERO_PULSE;

27.         p[i + 16] = (B << i) & (0x80)?ONE_PULSE:ZERO_PULSE;

28.     }

29.

30. }</i>

复制代码

这里写2个小函数，方便对连续的一组灯进行控制

1. void LED_ON_Purple(int Num_Start,int Num_End)

2. {

3.         int Num_flag;

4.         for(Num_flag=Num_Start;Num_flag<=Num_End;Num_flag++) ws2812_set_RGB(0x94, 0x00, 0xD3, Num_flag);

5. }

6.

7. void LED_OFF(int Num_Start,int Num_End)

8. {

9.         int Num_flag;

10.         for(Num_flag=Num_Start;Num_flag<=Num_End;Num_flag++) ws2812_set_RGB(0x00, 0x00, 0x00, Num_flag);

11. }

复制代码

此函数设置了灯的颜色情况，并通过延时来控制灯的闪烁：

1. void ws2812_example(void)

2. {

3.                 LED_ON_Purple(0,4);LED_OFF(5,24);

4.             HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_1,(uint32_t *)RGB_buffur,DMA_LED_LEN); //#2.传输数据

5.                    HAL_Delay(500);//#3.延时：使效果可以被观察

6.

7.                 LED_OFF(0,4);LED_OFF(10,24);LED_ON_Purple(5,9);

8.                    HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_1,(uint32_t *)RGB_buffur,DMA_LED_LEN);

9.                   HAL_Delay(500);

10.

11.                  LED_OFF(0,9);LED_ON_Purple(10,14);LED_OFF(15,24);

12.             HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_1,(uint32_t *)RGB_buffur,DMA_LED_LEN);

13.         HAL_Delay(500);

14.

15.             LED_OFF(0,14);LED_ON_Purple(15,19);LED_OFF(20,24);

16.                 HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_1,(uint32_t *)RGB_buffur,DMA_LED_LEN);

17.         HAL_Delay(500);

18.

19.             LED_OFF(0,19);LED_ON_Purple(20,24);

20.                 HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_1,(uint32_t *)RGB_buffur,DMA_LED_LEN);

21.         HAL_Delay(500);

22. }

复制代码

1.   while (1)

2.   {

3.                 ws2812_example();

4.     /* USER CODE END WHILE */

5.

6.     /* USER CODE BEGIN 3 */

7.   }

复制代码

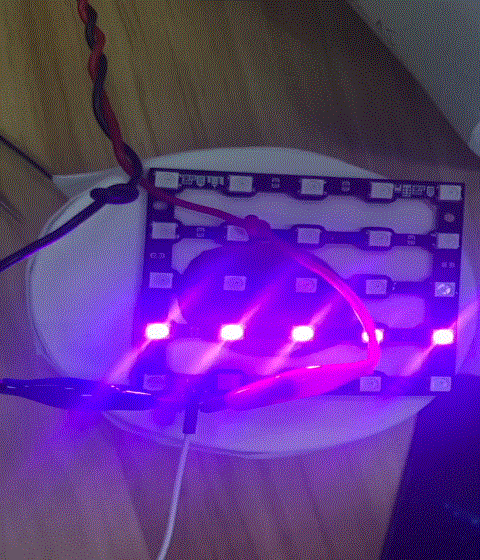

三、现象
（角落里有个灯没焊好，回头改一下）



四、后记
我是在立创开源广场看到的5X5X5光立方工程，然后就想复现一下，理论上有五层（光立方），目前只做了一层（光平方）做测试，后续我会把五块都做出来然后连起来。

然后WS2812的具体原理和代码逻辑，在前言里的那篇大佬写的博文里写的很清楚，在这里我也只是做一些小补充，然后移植到一个实例中来。

另外，单片机给的3.3V供电不能保证电路能正常工作，灯少好像还行，但多了的话经过实测，至少要到3.5V的供电电压，这可能与具体元器件有关系，如果亮灭情况有问题的话，大家也可以从供电的角度查一查。
