问题：此问题由某客户提出，应用处理器 AP 与 MCU 进行 I2C 通信，通信会经常发生异常，需要定位原因.

调研：

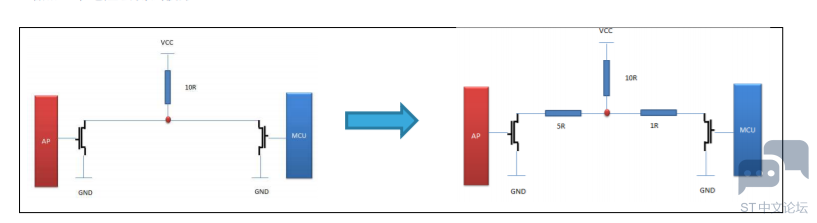

首先需要定位的是因为哪个器件发的波形不正确导致通信异常，所以我们在 I2C 线路上增加了以下处理，增加 2 个电阻去测试波形:

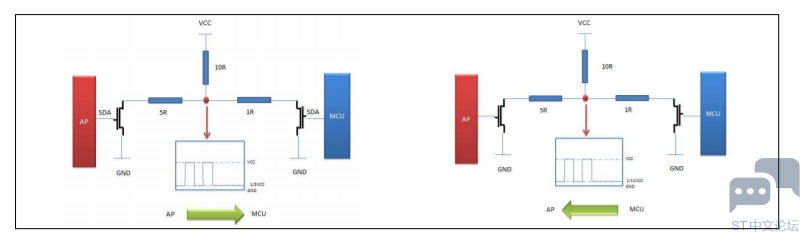

测试波形如下示意图:



结论 :
通过示波器的 I2C 信号电平的不同，我们可以快速的判断 I2C 的总线的信号哪个是由 AP 发出，哪个是由MCU 发出，来判断哪个器件发送了异常信号导致总线通信异常.
