STM32F4的IO口5V容忍问题

[复制链接]

Smile666 提问时间：2025-6-21 10:44 / 已解决

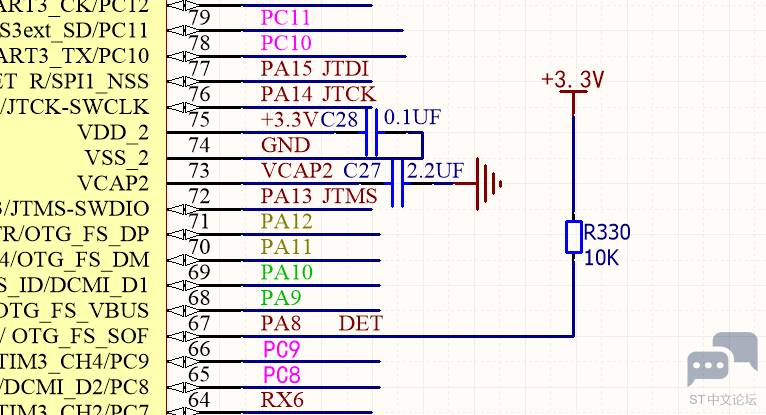

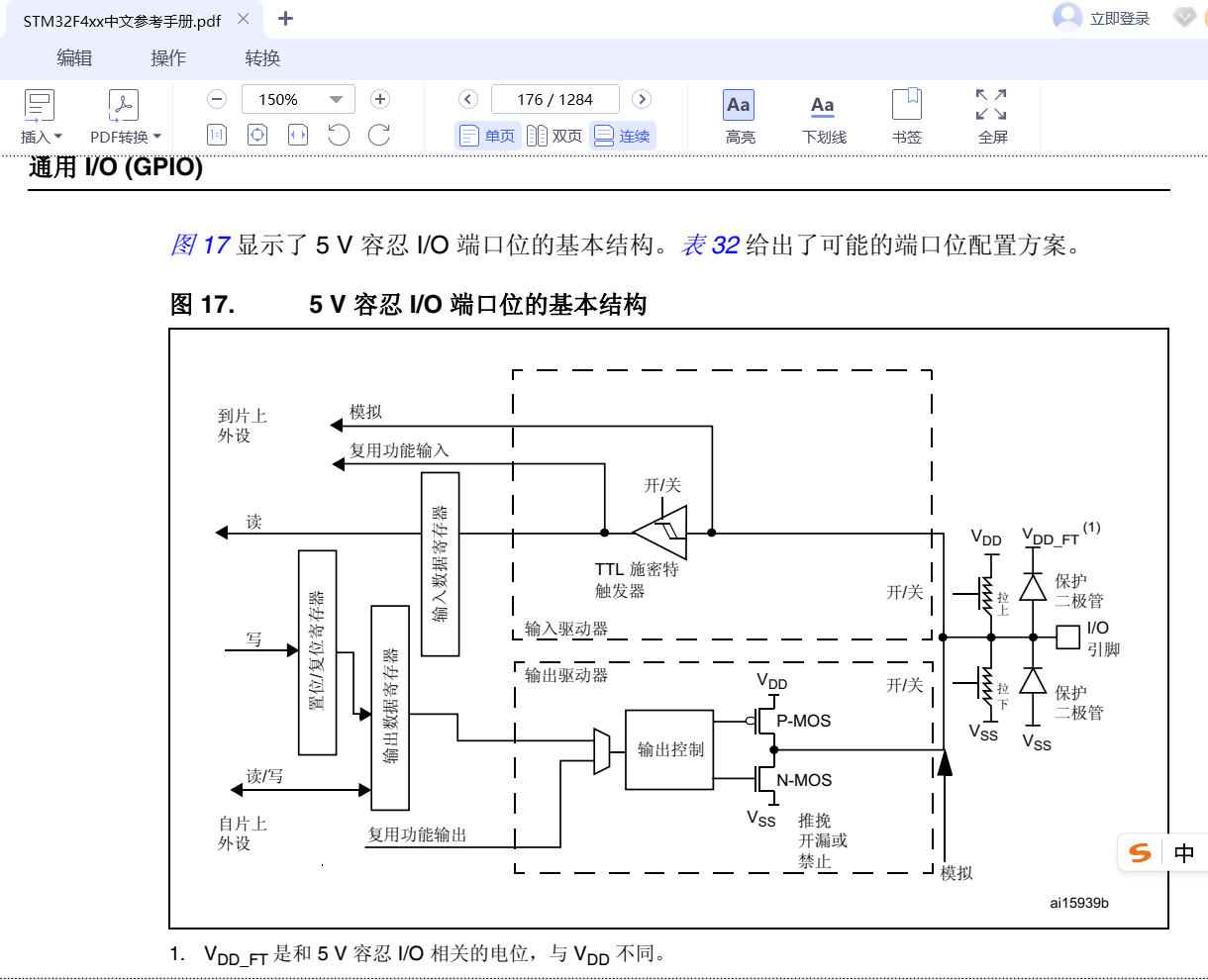

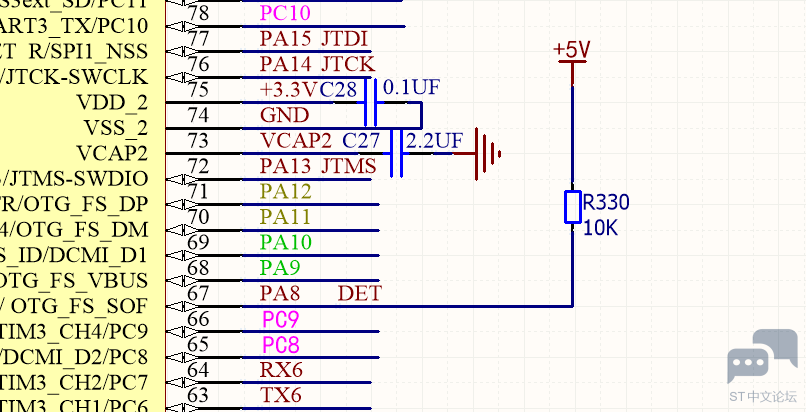

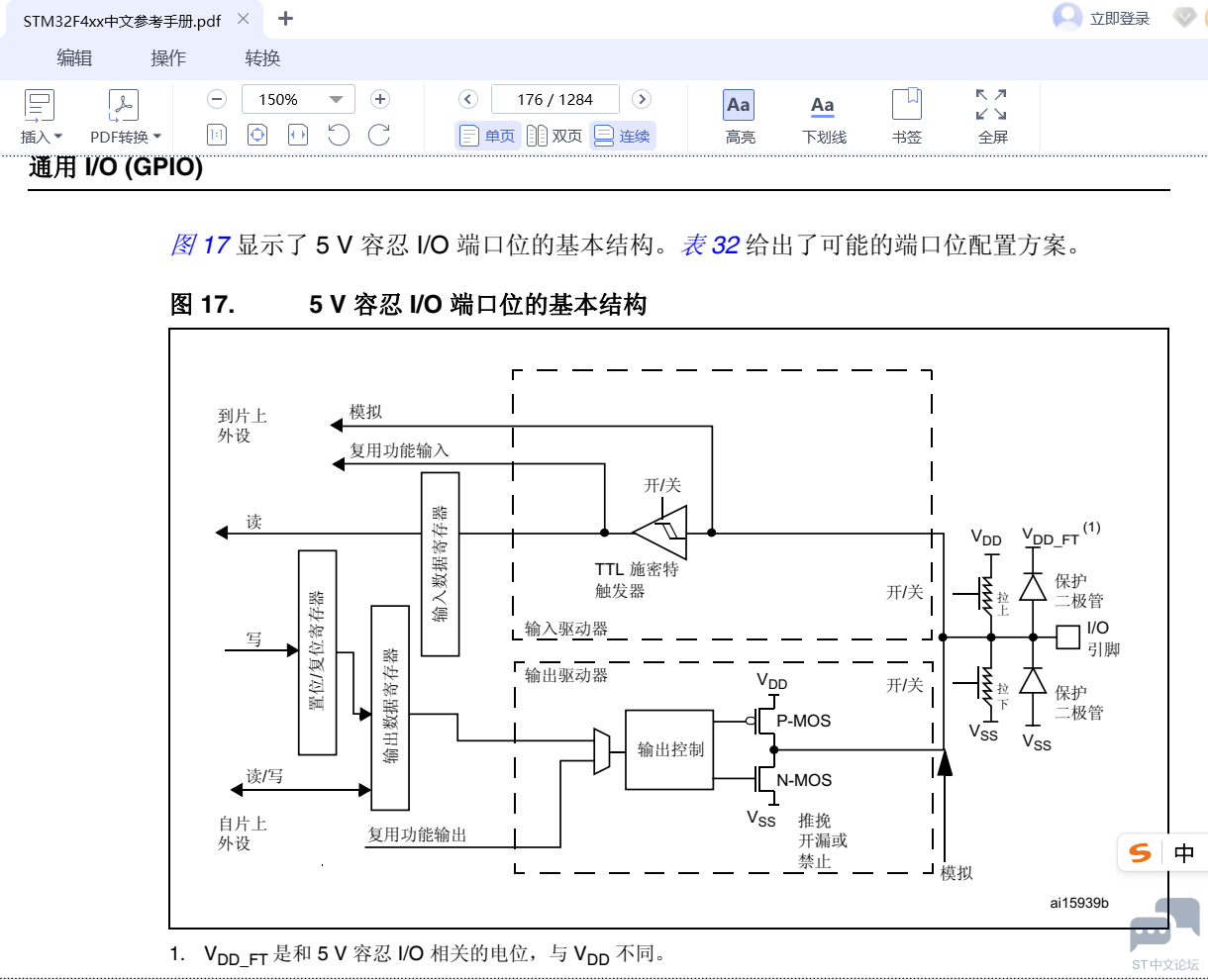

目前想用STM32F407的IO去驱动5V的外部上拉电阻，看手册5V容忍的VDD_FT且有保护二极管。

请问VDD_FT的电压范围是多少？

开漏输出时，PA8口的上拉电阻能否输出5V？

谢谢！



赞收藏评论5 发布时间：2025-6-21 10:44

5个回答

butterflyspring 最优答案回答时间：2025-6-23 09:59:16

注意一下，配成 opne drain 时，输出的5V是由外部5V电源提供，收到上拉电阻的限制，

因此驱动受限。即有一点电流就会引起一点压降。

另外注意，必须先有VDD ，再连接5V 信号

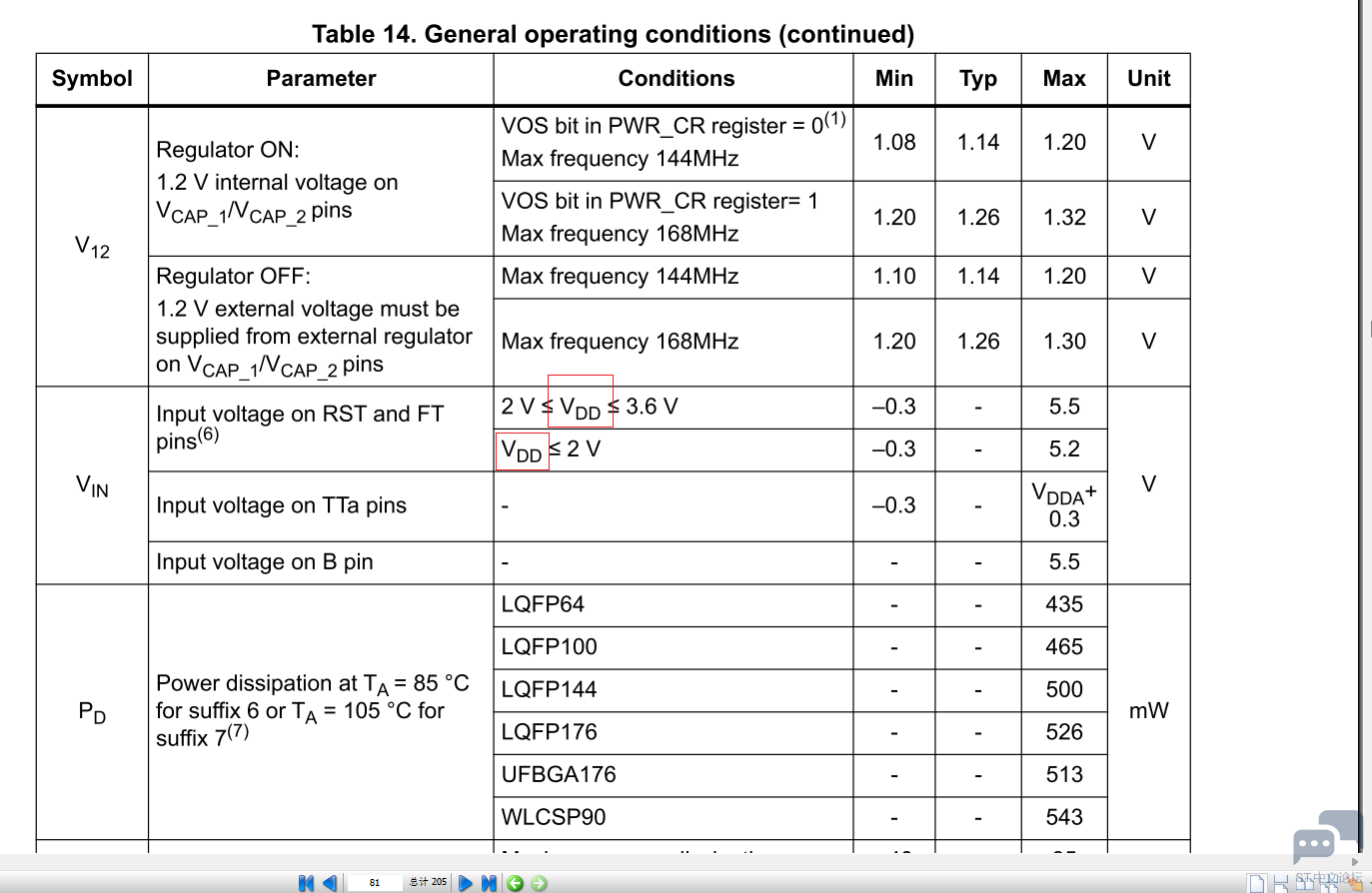

STM32F407 FT .PNG

STM32F407 FT .PNG

赞 0 评论

Smile666 回答时间：2025-6-21 10:50:29

赞 0 评论

xmshao 回答时间：2025-6-23 09:31:01

STM32 GPIO的FT类型脚，即5V容忍意味着该GPIO引脚的输入端可以安全地接收高达5V的电平信号，而不会

损坏芯片内部结构。这是为了方便STM32与5V逻辑电平的外部设备（如某些传感器、模块等）直接连接。

如果你将该类型脚配置为OD,通过电阻上拉到5v,这时输出5v是可以的。

赞 0 评论

Smile666 回答时间：2025-6-24 08:26:49

butterflyspring 发表于 2025-6-23 09:59
注意一下，配成 opne drain 时，输出的5V是由外部5V电源提供，收到上拉电阻的限制，</p>
<p>因此驱动受限。即有一 ...

谢谢您的解答

赞 0 评论

Smile666 回答时间：2025-6-24 13:06:50

xmshao 发表于 2025-6-23 09:31
STM32 GPIO的FT类型脚，即5V容忍意味着该GPIO引脚的输入端可以安全地接收高达5V的电平信号，而不会</p>
<p>

好的谢谢您的解答

赞 0 评论
